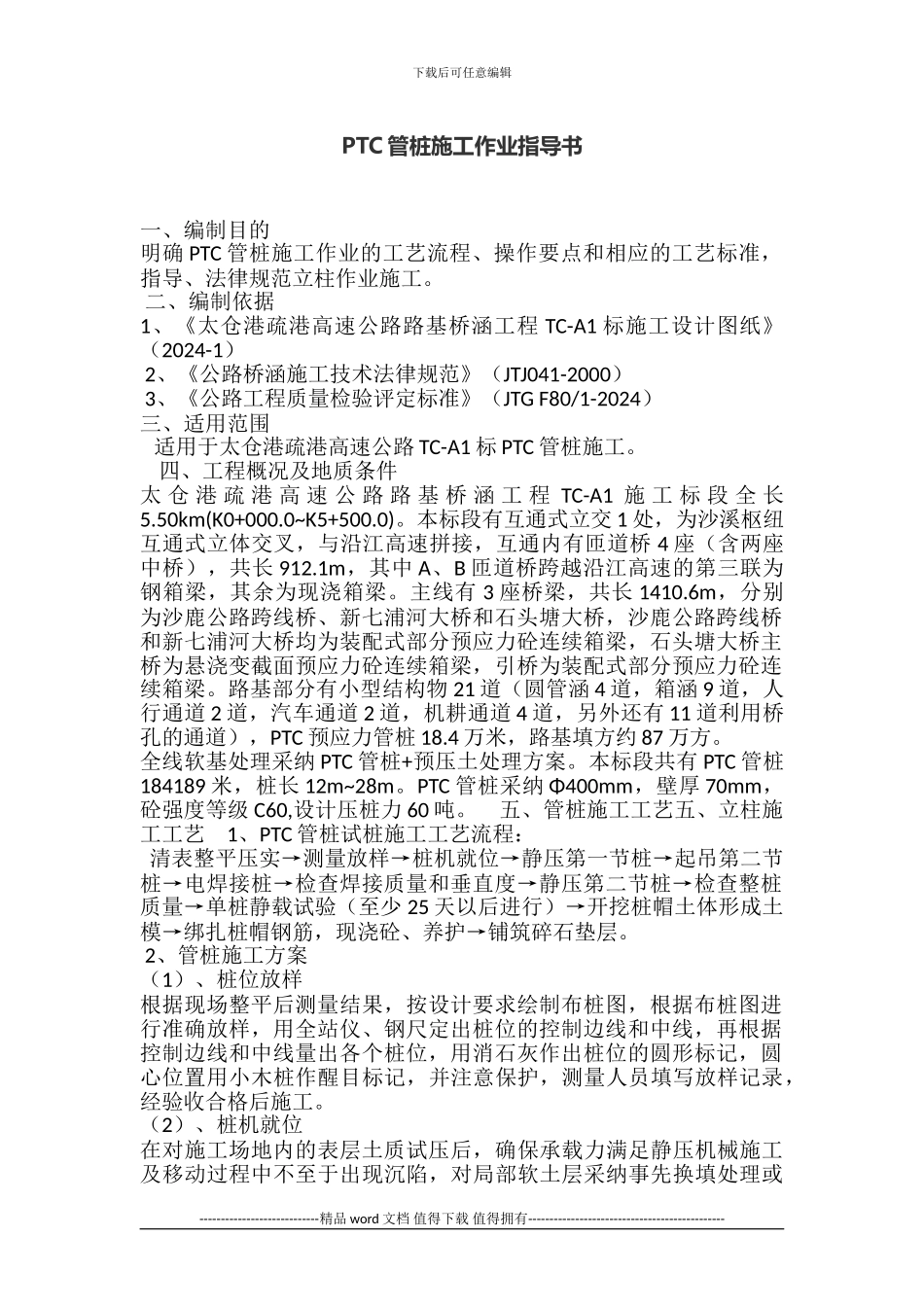

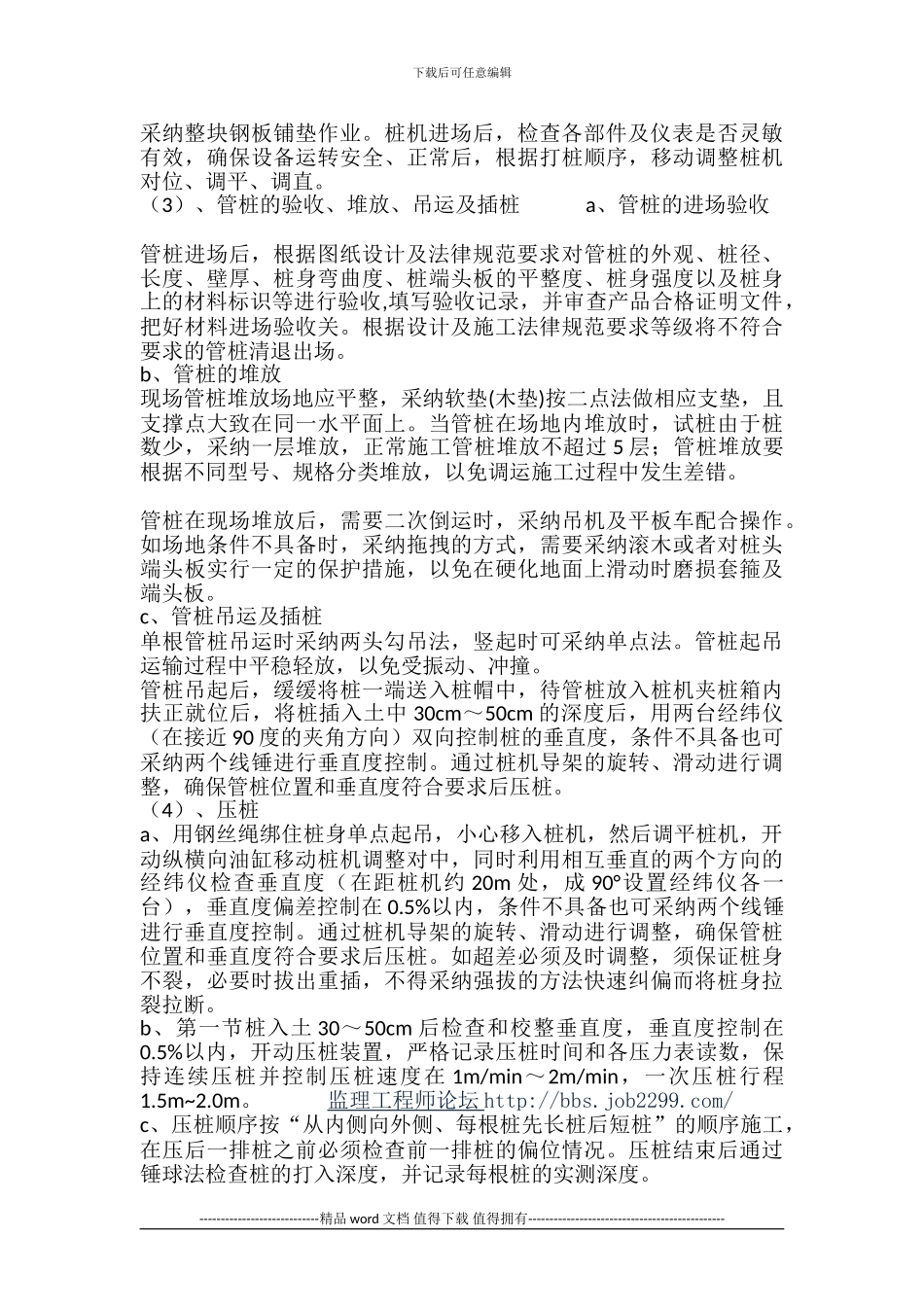

下载后可任意编辑PTC 管桩施工作业指导书一、编制目的 明确 PTC 管桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范立柱作业施工。 二、编制依据 1、《太仓港疏港高速公路路基桥涵工程 TC-A1 标施工设计图纸》（2024-1） 2、《公路桥涵施工技术法律规范》（JTJ041-2000） 3、《公路工程质量检验评定标准》（JTG F80/1-2024） 三、适用范围 适用于太仓港疏港高速公路 TC-A1 标 PTC 管桩施工。 四、工程概况及地质条件 太 仓 港 疏 港 高 速 公 路 路 基 桥 涵 工 程 TC-A1 施 工 标 段 全 长5.50km(K0+000.0~K5+500.0)。本标段有互通式立交 1 处，为沙溪枢纽互通式立体交叉，与沿江高速拼接，互通内有匝道桥 4 座（含两座中桥），共长 912.1m，其中 A、B 匝道桥跨越沿江高速的第三联为钢箱梁，其余为现浇箱梁。主线有 3 座桥梁，共长 1410.6m，分别为沙鹿公路跨线桥、新七浦河大桥和石头塘大桥，沙鹿公路跨线桥和新七浦河大桥均为装配式部分预应力砼连续箱梁，石头塘大桥主桥为悬浇变截面预应力砼连续箱梁，引桥为装配式部分预应力砼连续箱梁。路基部分有小型结构物 21 道（圆管涵 4 道，箱涵 9 道，人行通道 2 道，汽车通道 2 道，机耕通道 4 道，另外还有 11 道利用桥孔的通道），PTC 预应力管桩 18.4 万米，路基填方约 87 万方。 全线软基处理采纳 PTC 管桩+预压土处理方案。本标段共有 PTC 管桩184189 米，桩长 12m~28m。PTC 管桩采纳 Φ400mm，壁厚 70mm，砼强度等级 C60,设计压桩力 60 吨。 五、管桩施工工艺五、立柱施工工艺 1、PTC 管桩试桩施工工艺流程： 清表整平压实→测量放样→桩机就位→静压第一节桩→起吊第二节桩→电焊接桩→检查焊接质量和垂直度→静压第二节桩→检查整桩质量→单桩静载试验（至少 25 天以后进行）→开挖桩帽土体形成土模→绑扎桩帽钢筋，现浇砼、养护→铺筑碎石垫层。 2、管桩施工方案 （1）、桩位放样 根据现场整平后测量结果，按设计要求绘制布桩图，根据布桩图进行准确放样，用全站仪、钢尺定出桩位的控制边线和中线，再根据控制边线和中线量出各个桩位，用消石灰作出桩位的圆形标记，圆心位置用小木桩作醒目标记，并注意保护，测量人员填写放样记录，经验收合格后施工。 （2）、桩机就位 在对施工场地内的表层土质试压后，确保承载力满足静压机械施工及移动过程中不至于出现沉陷，对局部软土...
