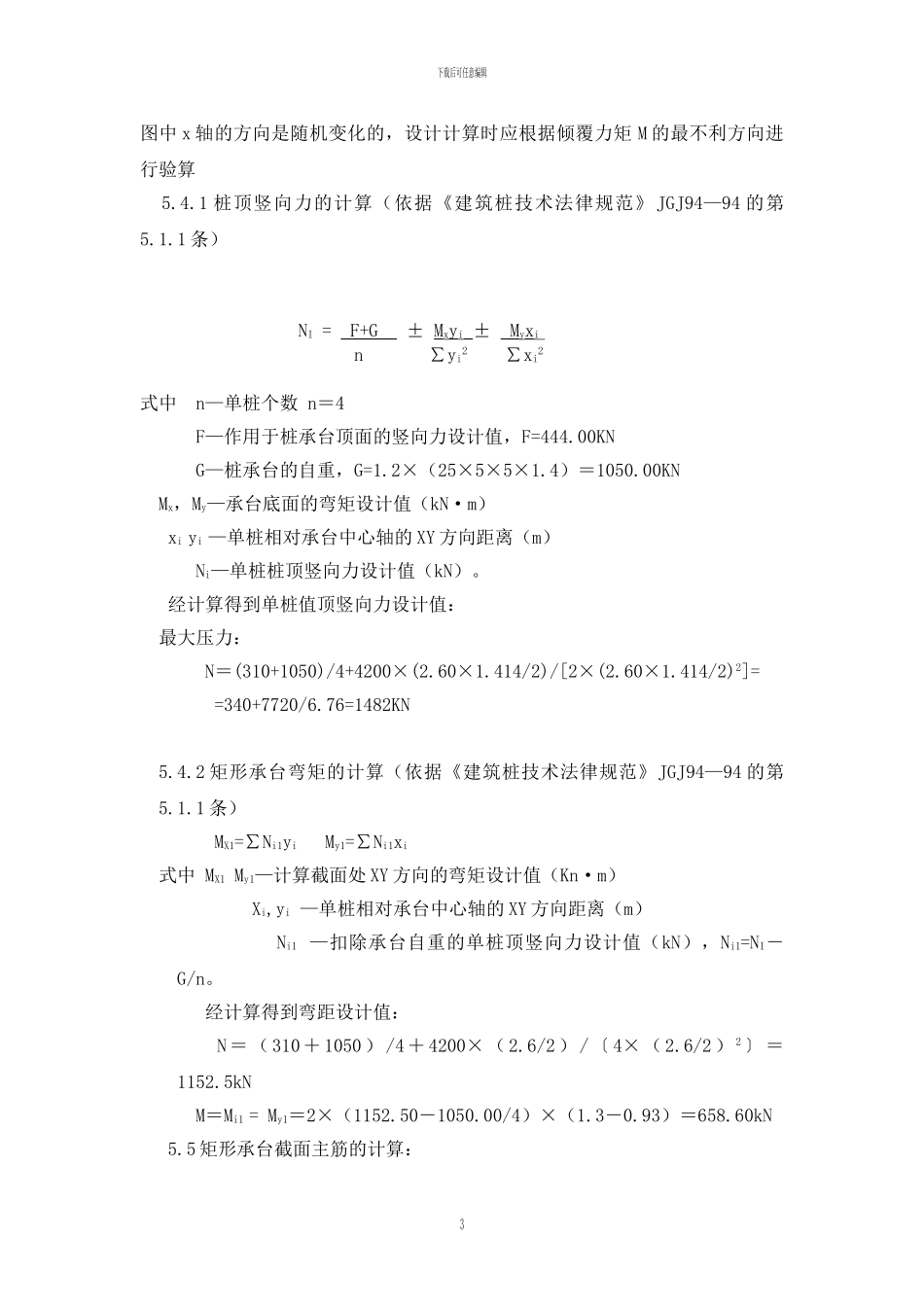

下载后可任意编辑 QTZ63（5013） 自升塔式起重机 基础设计与施工方案一、工程概况：1.1 工程名称：广州从化合景花园（B 地块）1.2 地理位置：从化合景花园 A 地块以西、从化第六中学以南、从化市职业技术教育学院以东。1.3 工程范围：B 地块东侧的 B1～B3 三栋 10 层商住楼；B7、B8 二栋 18 层商住楼；所属范围的联体地下室。二、设计依据：2.1 广州市白云建筑设计院有限公司提供的 B 地块桩基础总平面图及 B1～B3、B7～B8 结构平面图。2.2 华南理工大学建筑设计讨论院勘察工程公司提供的《广州合景花园工程地质勘察报告》 ；2.3 QTZ63（5013）型自升式塔式起重机使用说明书；2.4《建筑桩技术法律规范》JGJ—94。三、塔吊的选择与位置的确定：3.1 选择：B1～B3 栋总长约 120m，选用两台 QTZ63 型自升式塔吊（编号为2#和 3#）。其中 2#、3#均为 5013 型（廽转半径为 50m）。3.2 位置的确定：考虑塔吊的拆卸与运输方便及施工现场实际情况，拟将2#塔吊设在 B1 栋南侧 B1-17～B1-23 轴之间，中心距建筑物外边线 4.5m；3#塔吊设在 B3 栋南侧 B3-C～B3-F 轴之间，中心距建筑物外边线 4.5m。四、基础形式的确定：根据 QTZ63（5013）自升塔式起重机地耐力均为：200KN/m2的要求和《广州合景花园工程地质勘察报告》中地质情况，选用预应力钢筋混凝土管桩，钢筋混凝土承台的形式。管桩要求打到持力层上。桩的施工--请桩施工单位按我方提供的桩的布置与位置给予完成。 五、桩承台的计算与施工5.1 QTZ63(5013)型塔吊的主要技术参数：1下载后可任意编辑 序 号 名 称 单 位 参 数 1起重离距千牛/米630 2最大起重量吨6 3起升高度米143 4前端廽转半径米50 5基础尺寸米5×5×1.4 6地基承载力KN/㎡200 7塔吊自重吨31.04 8尾部廽转半径米12 9 塔身宽度 毫米 1865 5.2 基础计算的主要参数：5.2.1 桩径为 400 的单桩承载力：1200KN；5.2.2 塔身起重高度：60m；5.2.3 塔吊自重：F1=310KN；最大起重量：F2=60.00KN5.2.4 承台尺寸：5m×5m×1.4m；砼强度 C35；钢筋级别：HPB335(二级钢)5.3 基础承台顶面的竖向力及弯矩计算：5.3.1 竖向力 F＝1.2×（F1+F2）=1.2×(310+60)=444.00KN5.3.2 塔吊的顷覆力矩（弯矩）M＝1.4×60×50＝4200KN5.4 矩型承台弯矩的计算：计算简图如下2下载后可任意编辑图中 x 轴的方向是随机变化的，设计计算时应根据倾覆力矩 M 的最不利方向进行验算 5.4.1...
