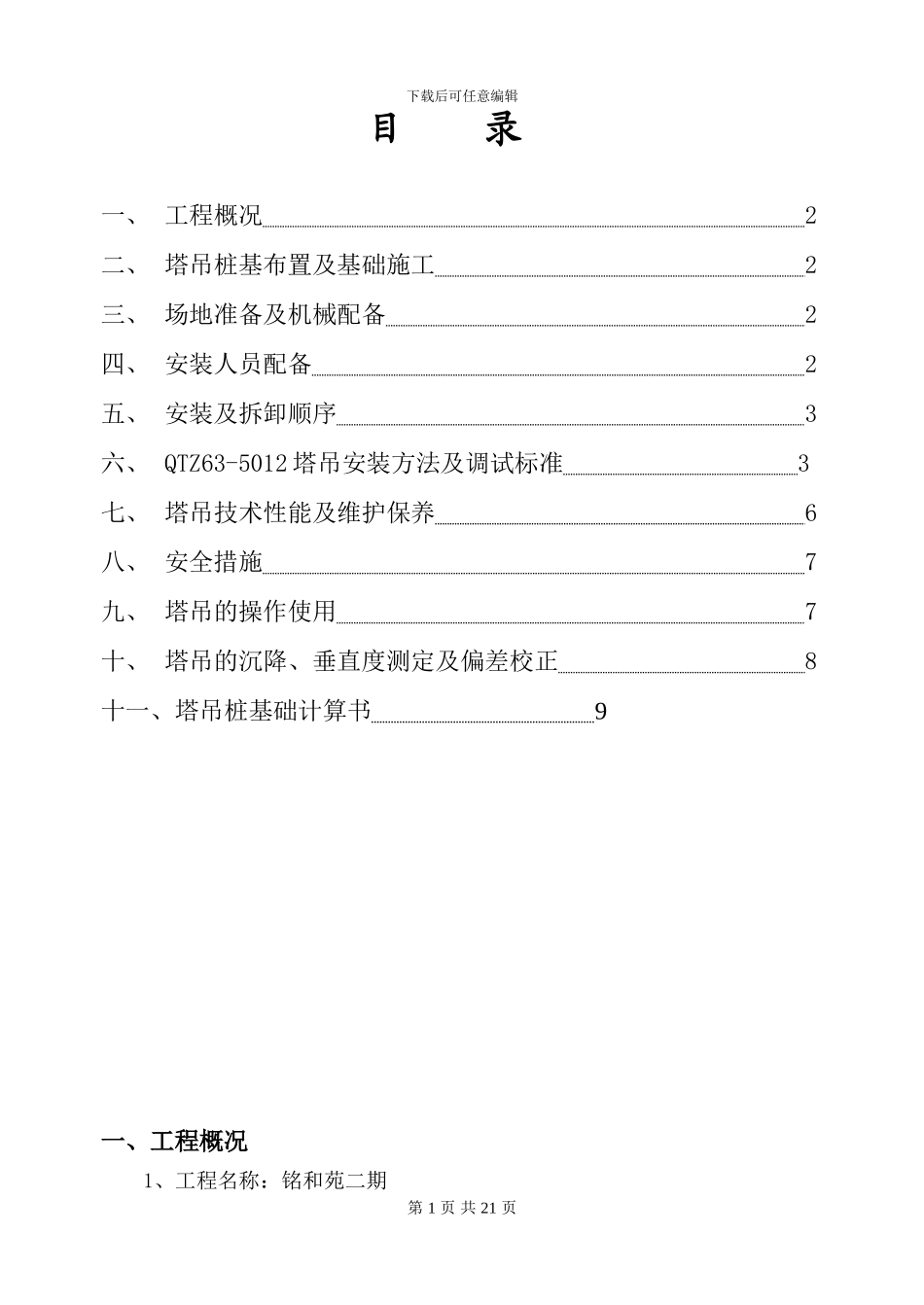

下载后可任意编辑目 录一、 工程概况 2二、 塔吊桩基布置及基础施工 2三、 场地准备及机械配备 2四、 安装人员配备 2五、 安装及拆卸顺序 3六、 QTZ63-5012 塔吊安装方法及调试标准 3七、 塔吊技术性能及维护保养 6八、 安全措施 7九、 塔吊的操作使用 7十、 塔吊的沉降、垂直度测定及偏差校正 8十一、塔吊桩基础计算书 9一、工程概况1、工程名称:铭和苑二期第 1 页 共 21 页下载后可任意编辑2、工程地点:学林街下沙东居宅区 R21-02-B\R21-01 地块3、建筑面积:172173m2 4、结构层高:框架剪力墙结构,地下 1F、地上 11-18F5、建设单位:杭州铭雅铭和苑房地产开发有限公司6、监理单位:杭州天成监理技术咨询有限公司7、设计单位:杭州市建筑设计讨论院有限公司8、施工单位:浙江国昌建设集团有限公司9、计划工期:730 天 二、塔吊基础定位及基础施工1、 因施工需要,工程共配置 QTZ63-5012 塔吊 9 台,根据现场地质情况,采纳ф400 预应力管桩,作为塔吊的桩基;每台塔吊设 4 根预应力管桩,承担塔吊的竖向承载力和倾覆距,详见计算书及附图。2、 QTZ63-5012 桩基承台为 5000×5000×1200mm,承台相对底标高为-0.55M。3、 塔吊基础必须按塔吊生产厂家出的图纸施工,具体做法详见附图。4、 基础顶面要用水泥砂浆找平,用水准仪校水平,倾斜度和平整度误差不超过1/500。5、 机脚螺杆位置、尺寸要绝对正确,应特别注意做好复核工作,尺寸误差不超过±0.5MM。螺纹部位必须抹上黄油,在砼施工时注意保护。三、场地准备及机械配备1、 在塔基周围,清理出场地,要求平整、无障碍物。2、 留出塔吊进出场堆放场地及吊车、汽车进出道路,路基必须压实、平整。3、 塔吊安拆范围内上空所有临时施工电线必须拆除或改道。4、 机械配备:安装、拆卸时采纳 25T 汽车吊一辆。四、安装人员配备(每台)开机人员 1 人,安拆人员 4—6 人,电工 2 人,指挥 1 人。五、安装及拆卸顺序1、 安装顺序:底架(用水准仪校平)→套架(内装基础节、塔身第一节架)→回第 2 页 共 21 页下载后可任意编辑转机构→驾驶室→塔顶→平衡臂→平衡块→大臂→平衡块→调试→验收合格→使用。2、 拆卸顺序:按安装、顶升的反过程进行。六、QTZ63-5012 安装方法及调试标准1、 安装要求:塔吊安装高度超过 40 米时,设附墙一道,附墙设 22 米处。轴销必须插到底,并扣好开口销。基脚螺丝及塔身连接螺丝必须...
