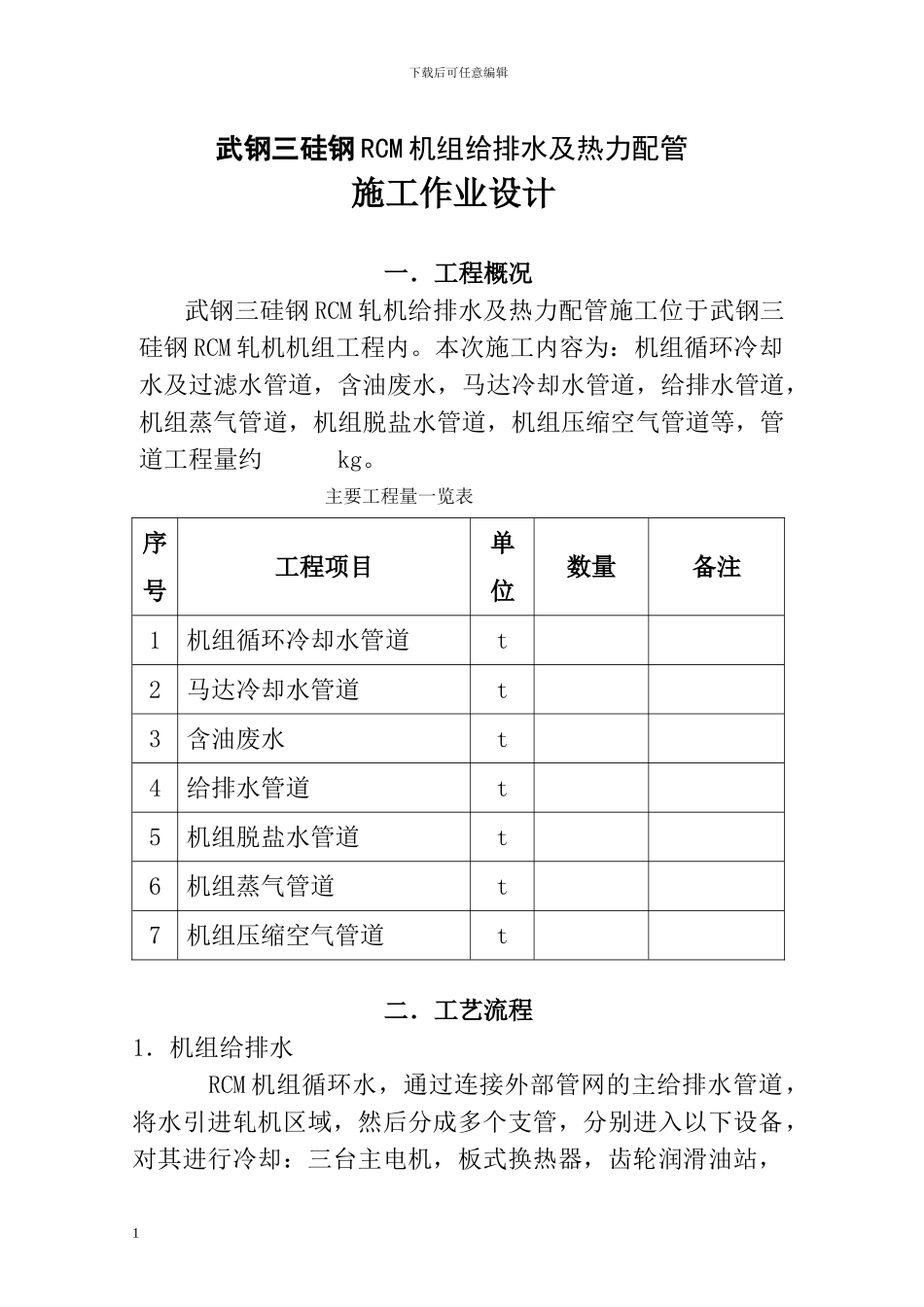

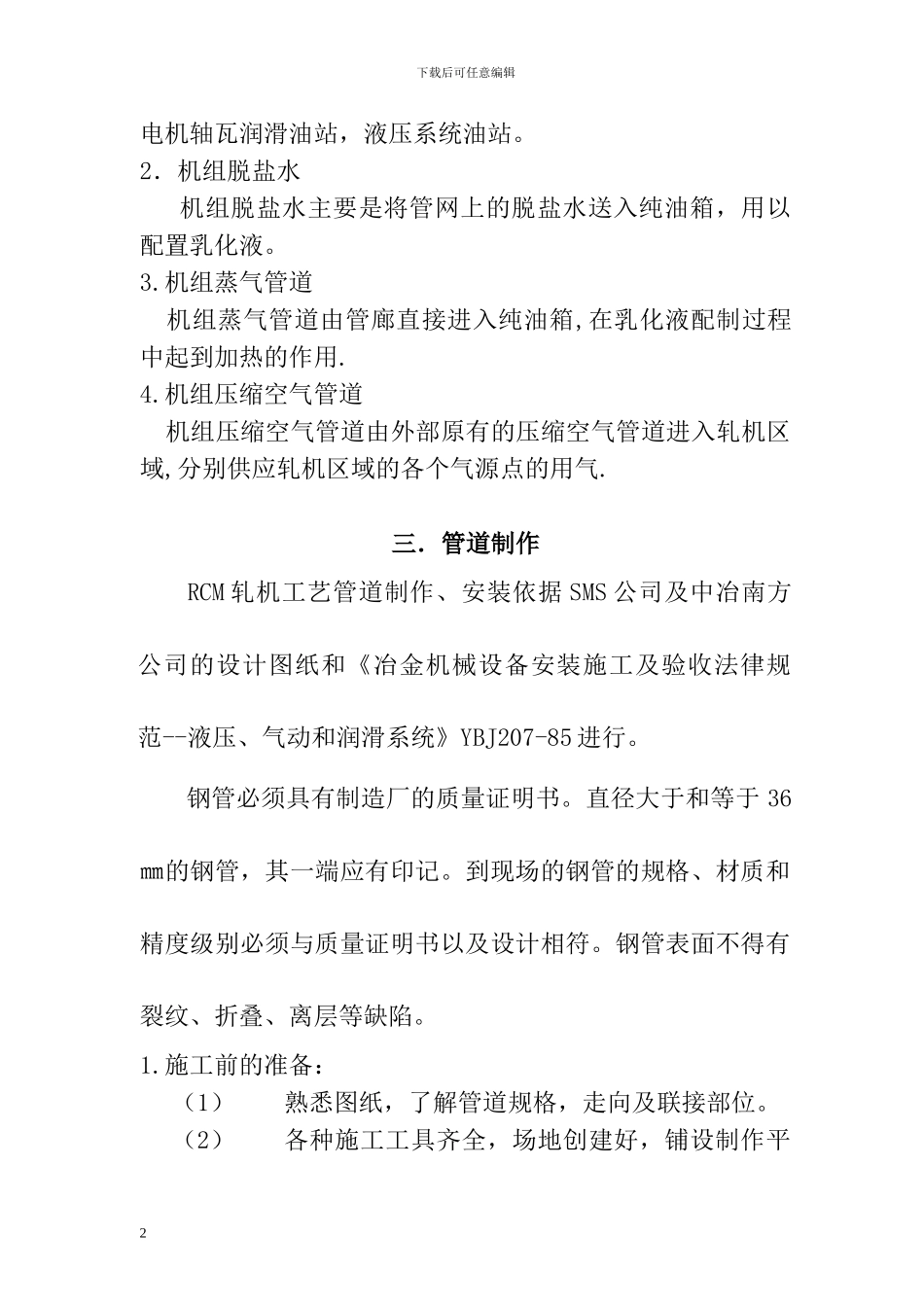

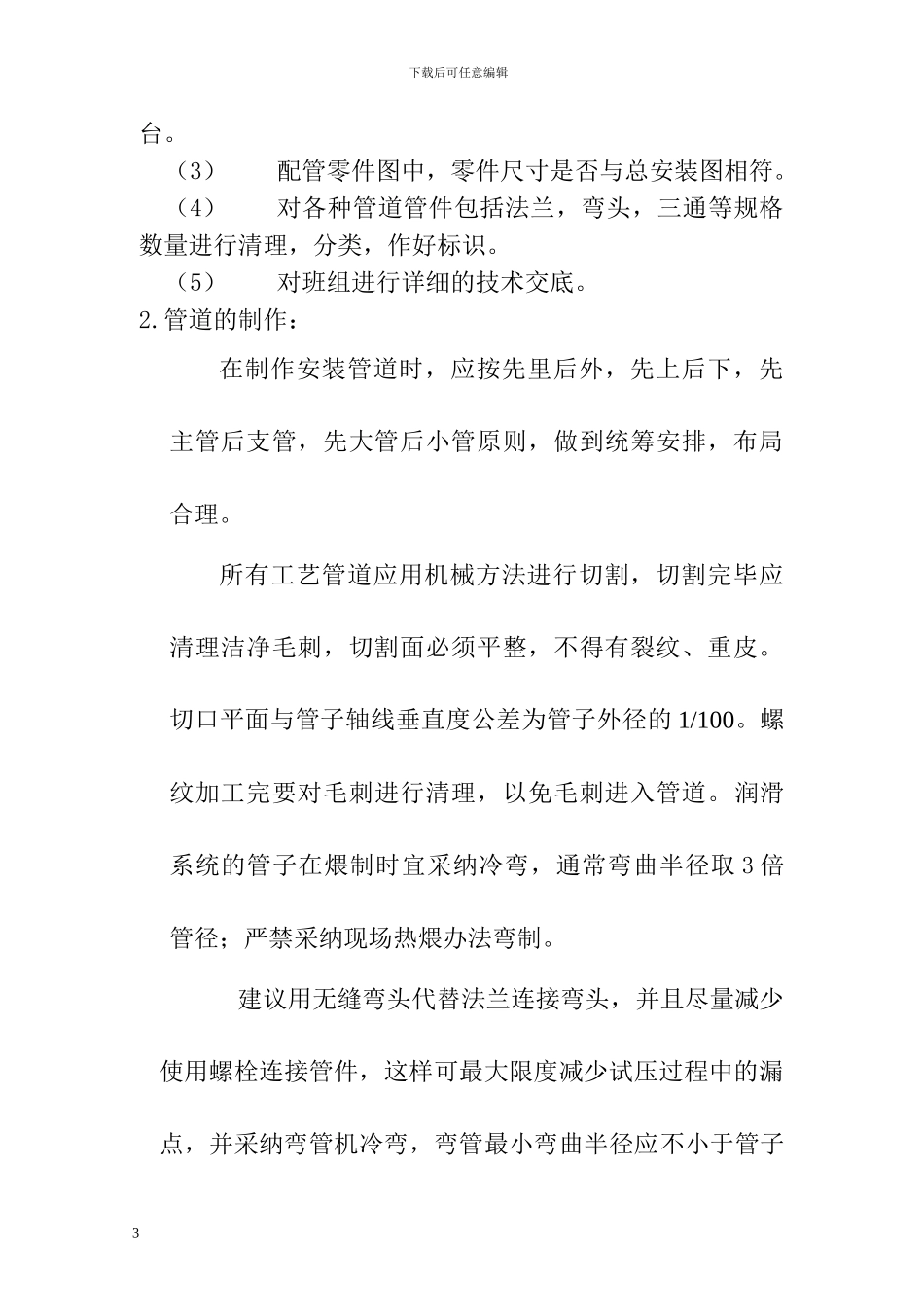

下载后可任意编辑武钢三硅钢 RCM 机组给排水及热力配管 施工作业设计一．工程概况武钢三硅钢 RCM 轧机给排水及热力配管施工位于武钢三硅钢 RCM 轧机机组工程内。本次施工内容为：机组循环冷却水及过滤水管道，含油废水，马达冷却水管道，给排水管道，机组蒸气管道，机组脱盐水管道，机组压缩空气管道等，管道工程量约 kg。主要工程量一览表序号工程项目单位数量备注1机组循环冷却水管道t2马达冷却水管道t3含油废水t4给排水管道t5机组脱盐水管道t6机组蒸气管道t7机组压缩空气管道t二．工艺流程1．机组给排水RCM 机组循环水，通过连接外部管网的主给排水管道，将水引进轧机区域，然后分成多个支管，分别进入以下设备，对其进行冷却：三台主电机，板式换热器，齿轮润滑油站，1下载后可任意编辑电机轴瓦润滑油站，液压系统油站。2．机组脱盐水 机组脱盐水主要是将管网上的脱盐水送入纯油箱，用以配置乳化液。3.机组蒸气管道 机组蒸气管道由管廊直接进入纯油箱,在乳化液配制过程中起到加热的作用.4.机组压缩空气管道 机组压缩空气管道由外部原有的压缩空气管道进入轧机区域,分别供应轧机区域的各个气源点的用气.三．管道制作RCM 轧机工艺管道制作、安装依据 SMS 公司及中冶南方公司的设计图纸和《冶金机械设备安装施工及验收法律规范--液压、气动和润滑系统》YBJ207-85 进行。钢管必须具有制造厂的质量证明书。直径大于和等于 36㎜的钢管，其一端应有印记。到现场的钢管的规格、材质和精度级别必须与质量证明书以及设计相符。钢管表面不得有裂纹、折叠、离层等缺陷。1.施工前的准备：（1）熟悉图纸，了解管道规格，走向及联接部位。（2）各种施工工具齐全，场地创建好，铺设制作平2下载后可任意编辑台。（3）配管零件图中，零件尺寸是否与总安装图相符。（4）对各种管道管件包括法兰，弯头，三通等规格数量进行清理，分类，作好标识。（5）对班组进行详细的技术交底。2.管道的制作：在制作安装管道时，应按先里后外，先上后下，先主管后支管，先大管后小管原则，做到统筹安排，布局合理。所有工艺管道应用机械方法进行切割，切割完毕应清理洁净毛刺，切割面必须平整，不得有裂纹、重皮。切口平面与管子轴线垂直度公差为管子外径的 1/100。螺纹加工完要对毛刺进行清理，以免毛刺进入管道。润滑系统的管子在煨制时宜采纳冷弯，通常弯曲半径取 3 倍管径；严禁采纳现场热煨办法弯制。建议用无缝弯头代替法兰连接弯头，并且尽量减少使用...
