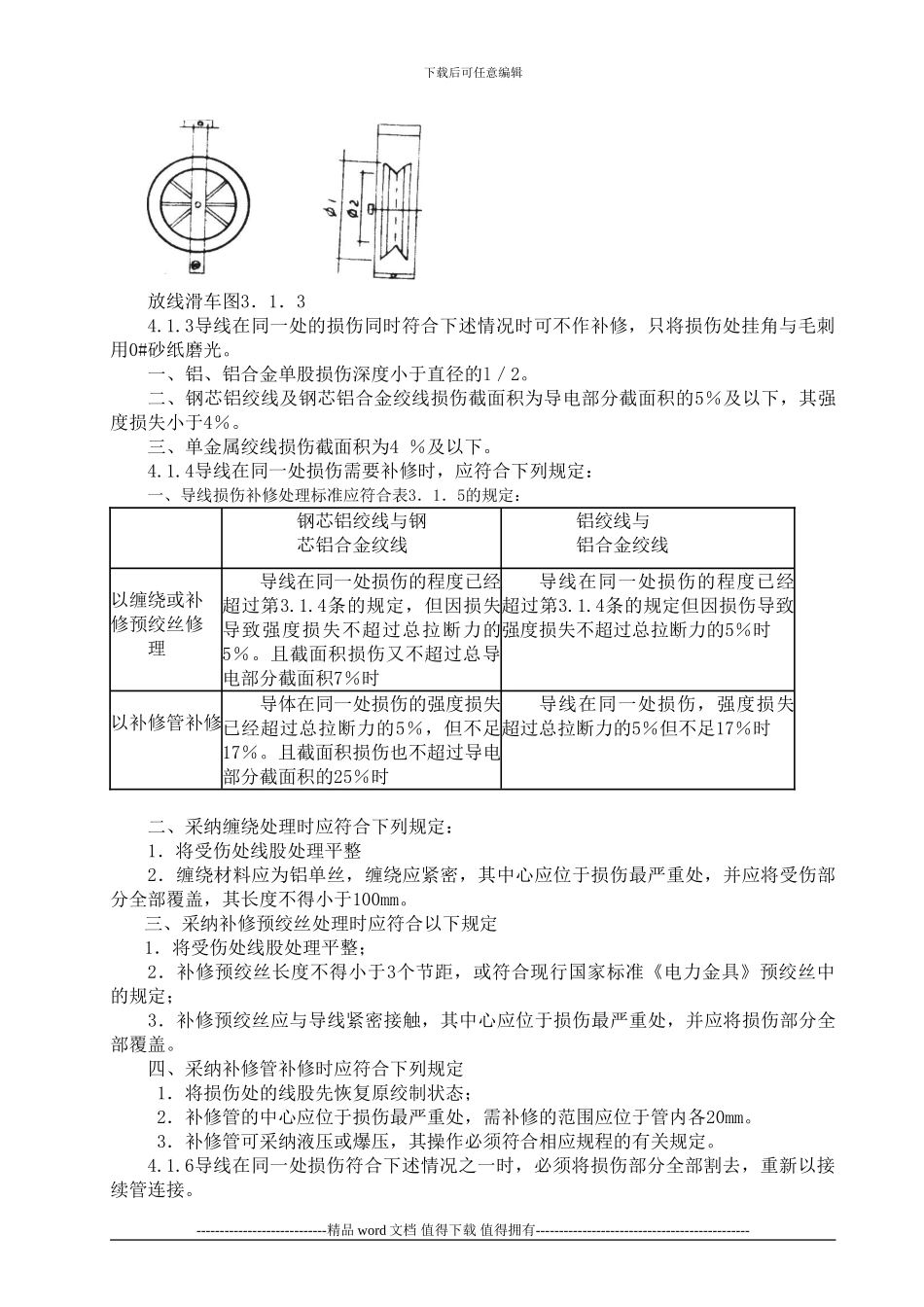

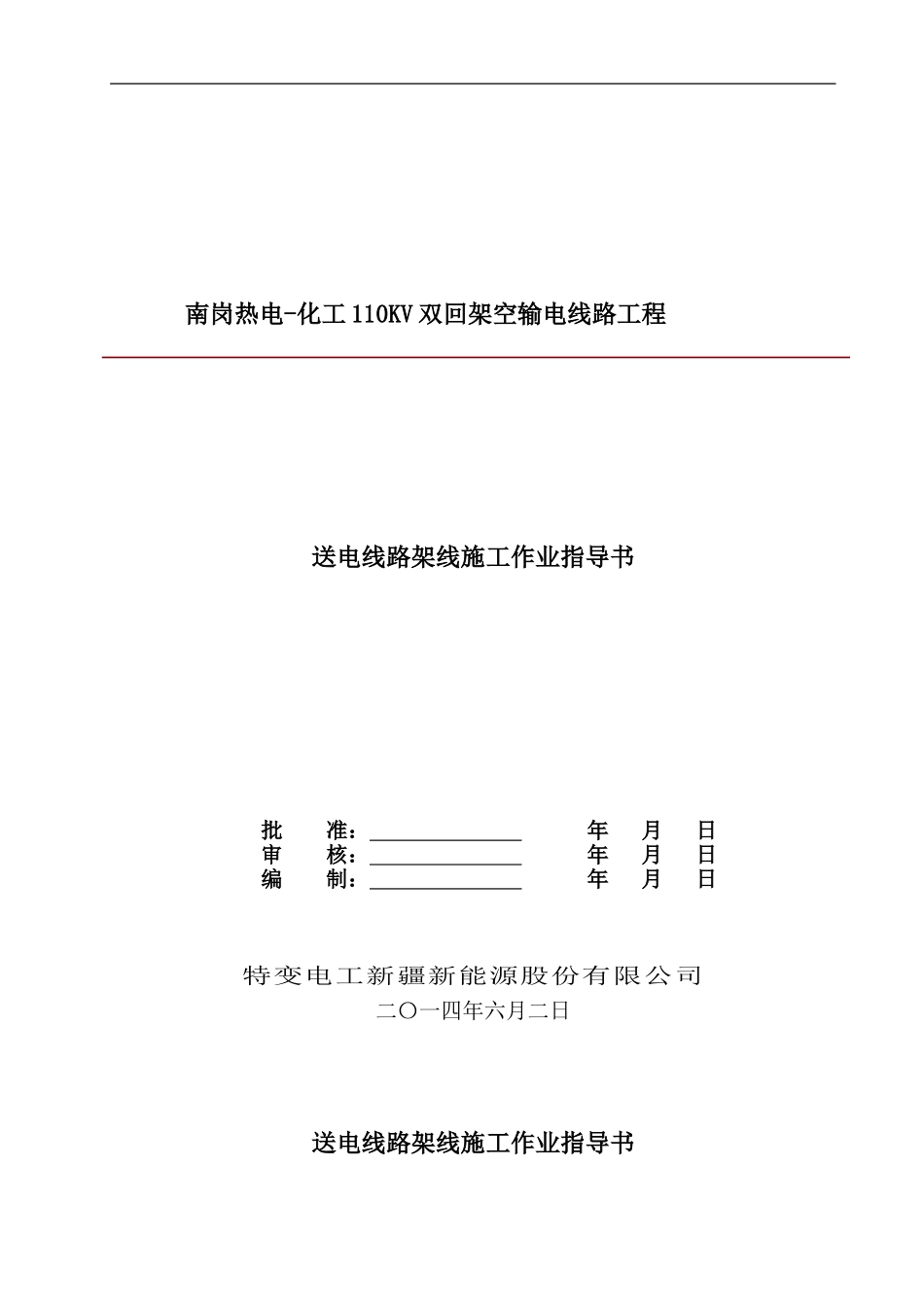

南岗热电-化工 110KV 双回架空输电线路工程送电线路架线施工作业指导书批 准: 年 月 日审 核: 年 月 日编 制: 年 月 日特变电工新疆新能源股份有限公司二〇一四年六月二日送电线路架线施工作业指导书下载后可任意编辑1 范围 本作业指导书适用于南岗热电-化工110KV双回架空输电线路工程普通放线施工。2 法律规范性引用文件 《高压架空输电线路架线施工》《110kV一500kV架空电力线路施工及验收法律规范 》 《常用安全法律规范汇编(电力线路部分)》3 职责本作业指导书由工程部负责编制和解释。未经授权和版本更新前,本作业指导书的内容不得更改。4 作业法律规范4.1一般放线放线过程中,对展放的导线及避雷线应仔细进行外观检查,对于制造厂在线上没有标注的损伤或有断头标志的地方,应查明情况妥善处理。4.1.1 跨越电力线、通讯线、铁路、公路和通航河流时必须有可靠的跨越施工措施。 4.1.2放线滑车的使用应符合下列规定;一、轮槽尺寸及所用材料应与导线或避雷线相适应,保证导线或避雷线通过时不受损伤。二、轮槽的轮径展放导线时应符合国家现行标准《放线滑轮直径与槽形》的规定,当采纳镀锌钢绞线作避雷线展放时,其滑车轮槽底部的轮径与所放钢绞线直径之比不宜小于15。三、对于垂直档距较大处的放线滑车,应进行验算,必要时应采纳特制的结构;四、滑车应采纳滚动轴承,要妥善保管,不得摔碰,使用前应检查并确保其转动灵活。放线滑车技术参数表 表3.1.3型号允 许荷载适用电线型号滑车与悬垂串的悬挂配合主要尺寸重量(KG)备注φ1φ2abSDT-1SDT-1ASDT-1B101010GJ-35-70GJ-35-70GJ-35-70挂钩1301701301001401007070702943342943.04.53.0单 轮 滑车SDH -110LGJ-35-95W1-7A2601721104366.5单 轮 铝合金轮W1-7BSDH -220LGJ - 120 -185W1-7A2802001405059.8单 轮 铝合金轮W1-7BSDH -330LGJ - 240 -300W1-7A40030015062514.8单 轮 铝合金轮W1-7BSDH-550LGJ-400-500W1-1050841015972822.5单 轮 铝合金轮W2-10----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑放线滑车图3.1.34.1.3导线在同一处的损伤同时符合下述情况时可不作补修,只将损伤处挂角与毛刺用0#砂纸磨光。一、铝、铝合金单股损伤深度小于直径的l/2。二、钢芯铝绞线及钢芯铝合金绞线损伤截面积为导电部分截面积的5%及以下,其强度损...
