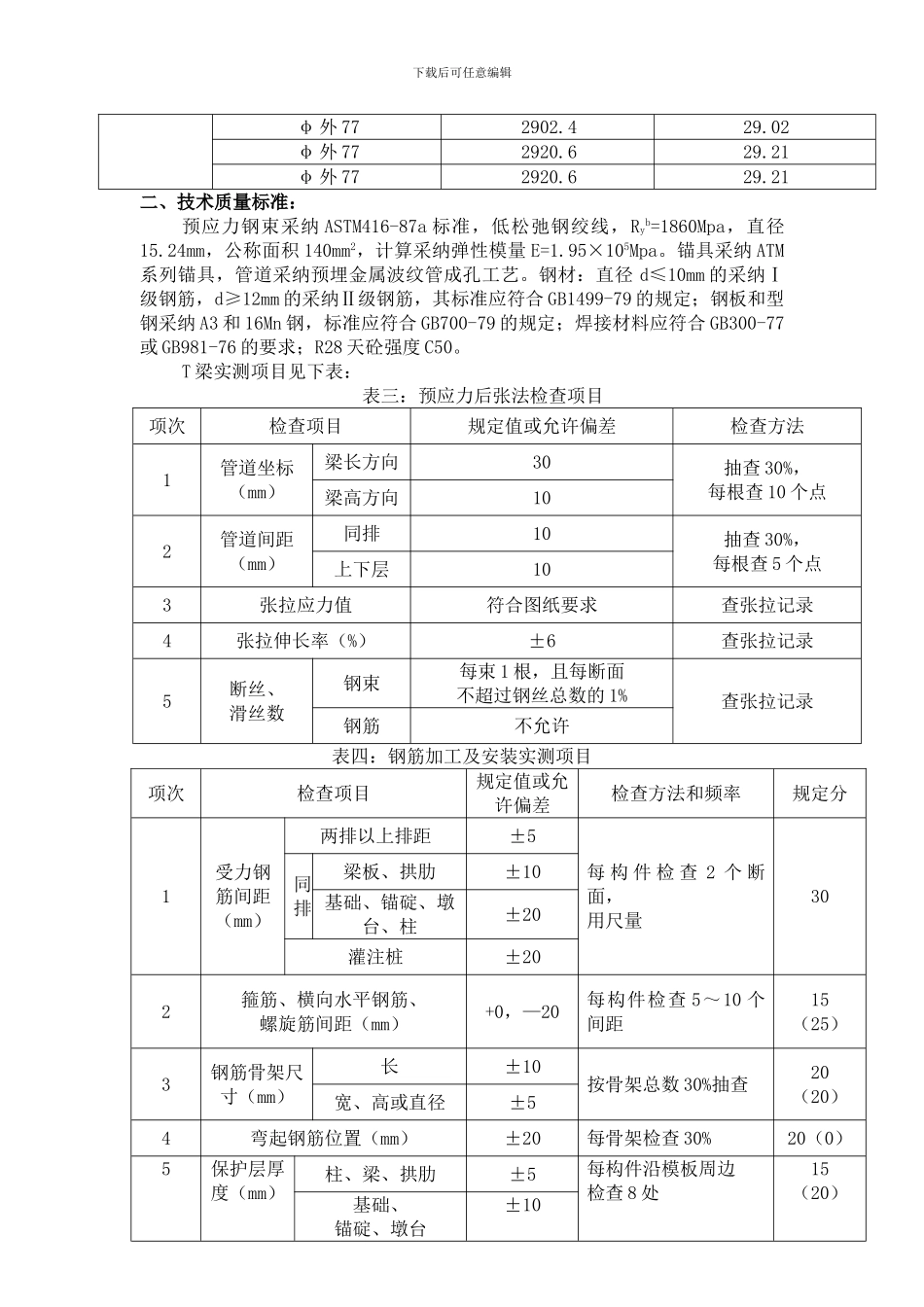

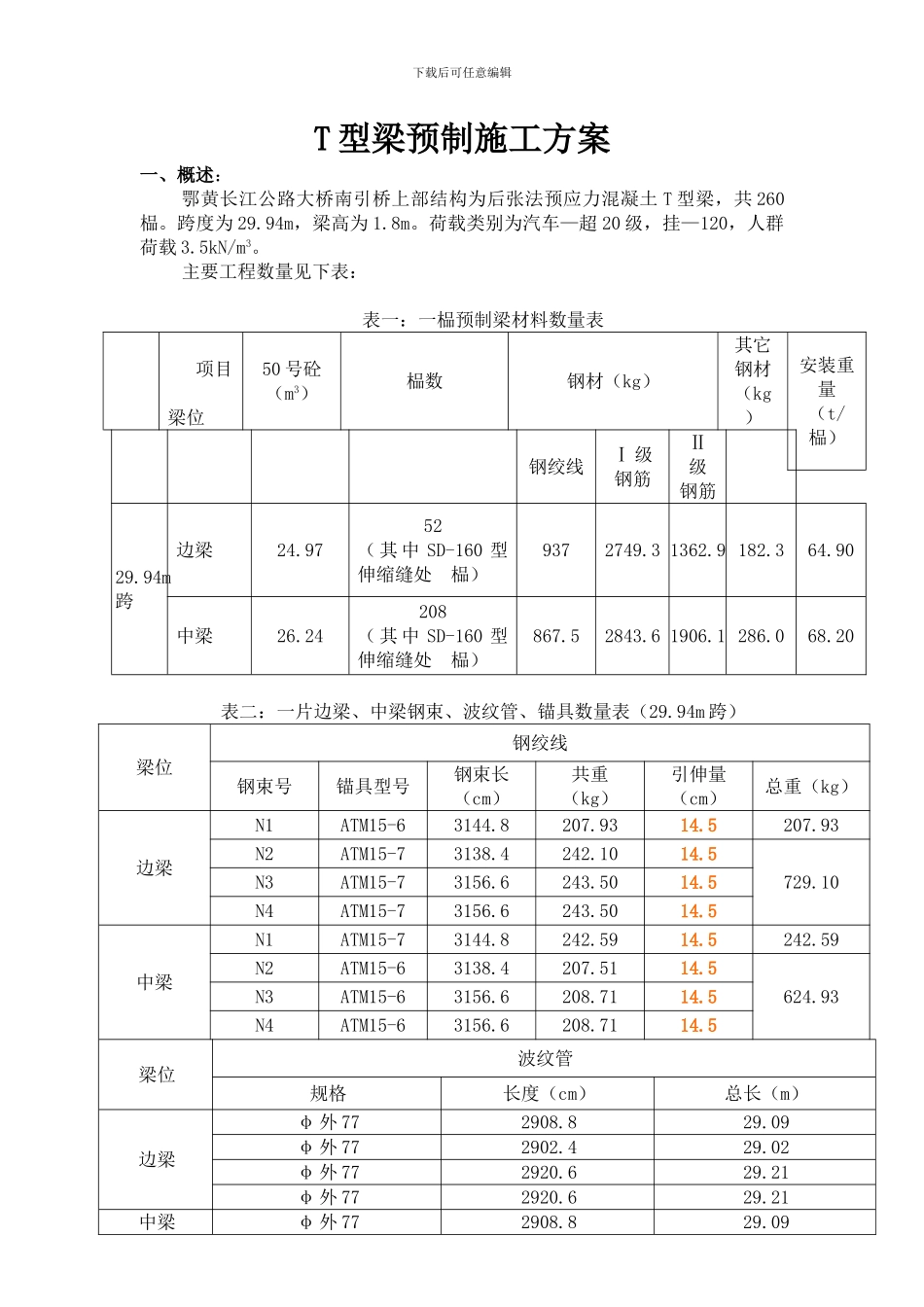

下载后可任意编辑T 型梁预制施工方案一、概述：鄂黄长江公路大桥南引桥上部结构为后张法预应力混凝土 T 型梁，共 260榀。跨度为 29.94m，梁高为 1.8m。荷载类别为汽车—超 20 级，挂—120，人群荷载 3.5kN/m3。主要工程数量见下表：表一：一榀预制梁材料数量表 项目梁位50 号砼（m3）榀数钢材（kg）其它钢材（kg）安装重量（t/榀）钢绞线Ⅰ 级钢筋Ⅱ级钢筋29.94m跨边梁24.9752（ 其 中 SD-160 型伸缩缝处 榀）9372749.3 1362.9 182.364.90中梁26.24208（ 其 中 SD-160 型伸缩缝处 榀）867.52843.6 1906.1 286.068.20表二：一片边梁、中梁钢束、波纹管、锚具数量表（29.94m 跨）梁位钢绞线钢束号锚具型号钢束长（cm）共重（kg）引伸量（cm）总重（kg）边梁N1ATM15-63144.8207.9314.5207.93N2ATM15-73138.4242.1014.5729.10N3ATM15-73156.6243.5014.5N4ATM15-73156.6243.5014.5中梁N1ATM15-73144.8242.5914.5242.59N2ATM15-63138.4207.5114.5624.93N3ATM15-63156.6208.7114.5N4ATM15-63156.6208.7114.5梁位波纹管规格长度（cm）总长（m）边梁φ 外 772908.829.09φ 外 772902.429.02φ 外 772920.629.21φ 外 772920.629.21中梁 φ 外 772908.829.09下载后可任意编辑φ 外 772902.429.02φ 外 772920.629.21φ 外 772920.629.21二、技术质量标准：预应力钢束采纳 ASTM416-87a 标准，低松弛钢绞线，Ryb=1860Mpa，直径15.24mm，公称面积 140mm2，计算采纳弹性模量 E=1.95×105Mpa。锚具采纳 ATM系列锚具，管道采纳预埋金属波纹管成孔工艺。钢材：直径 d≤10mm 的采纳Ⅰ级钢筋，d≥12mm 的采纳Ⅱ级钢筋，其标准应符合 GB1499-79 的规定；钢板和型钢采纳 A3 和 16Mn 钢，标准应符合 GB700-79 的规定；焊接材料应符合 GB300-77或 GB981-76 的要求；R28 天砼强度 C50。T 梁实测项目见下表：表三：预应力后张法检查项目项次检查项目规定值或允许偏差检查方法1管道坐标（mm）梁长方向30抽查 30%，每根查 10 个点梁高方向102管道间距（mm）同排10抽查 30%，每根查 5 个点上下层103张拉应力值符合图纸要求查张拉记录4张拉伸长率（%）±6查张拉记录5断丝、滑丝数钢束每束 1 根，且每断面不超过钢丝总数的 1%查张拉记录钢筋不允许表四：钢筋加工及安装实测项目项次检查项目规定值或允许偏差检查方法和频率规定分1受力钢筋间距（mm）两排以上排距±5每 构 件 检 查 2 个 断面...
