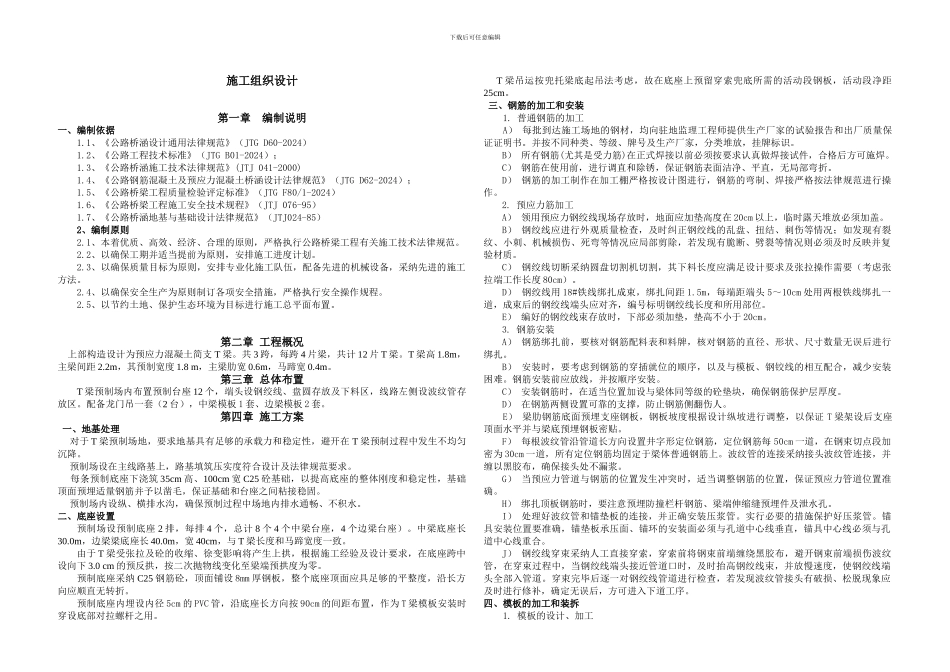

下载后可任意编辑施工组织设计第一章 编制说明一、编制依据 1.1、《公路桥涵设计通用法律规范》（JTG D60-2024）1.2、《公路工程技术标准》（JTG B01-2024）；1.3、《公路桥涵施工技术法律规范》(JTJ 041-2000)1.4、《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTG D62-2024）；1.5、《公路桥梁工程质量检验评定标准》（JTG F80/1-2024）1.6、《公路桥梁工程施工安全技术规程》（JTJ 076-95）1.7、《公路桥涵地基与基础设计法律规范》（JTJ024-85）2、编制原则2.1、本着优质、高效、经济、合理的原则，严格执行公路桥梁工程有关施工技术法律规范。2.2、以确保工期并适当提前为原则，安排施工进度计划。2.3、以确保质量目标为原则，安排专业化施工队伍，配备先进的机械设备，采纳先进的施工方法。2.4、以确保安全生产为原则制订各项安全措施，严格执行安全操作规程。2.5、以节约土地、保护生态环境为目标进行施工总平面布置。第二章 工程概况 上部构造设计为预应力混凝土简支 T 梁。共 3 跨，每跨 4 片梁，共计 12 片 T 梁。T 梁高 1.8m，主梁间距 2.2m，其预制宽度 1.8 m，主梁肋宽 0.6m，马蹄宽 0.4m。第三章 总体布置T 梁预制场内布置预制台座 12 个，端头设钢绞线、盘圆存放及下料区，线路左侧设波纹管存放区。配备龙门吊一套（2 台），中梁模板 1 套、边梁模板 2 套。第四章 施工方案一、地基处理 对于 T 梁预制场地，要求地基具有足够的承载力和稳定性，避开在 T 梁预制过程中发生不均匀沉降。 预制场设在主线路基上，路基填筑压实度符合设计及法律规范要求。 每条预制底座下浇筑 35cm 高、100cm 宽 C25 砼基础，以提高底座的整体刚度和稳定性，基础顶面预埋适量钢筋并予以凿毛，保证基础和台座之间粘接稳固。 预制场内设纵、横排水沟，确保预制过程中场地内排水通畅、不积水。二、底座设置预制场设预制底座 2 排，每排 4 个，总计 8 个 4 个中梁台座，4 个边梁台座）。中梁底座长30.0m，边梁梁底座长 40.0m，宽 40cm，与 T 梁长度和马蹄宽度一致。由于 T 梁受张拉及砼的收缩、徐变影响将产生上拱，根据施工经验及设计要求，在底座跨中设向下 3.0 cm 的预反拱，按二次抛物线变化至梁端预拱度为零。预制底座采纳 C25 钢筋砼，顶面铺设 8mm 厚钢板，整个底座顶面应具足够的平整度，沿长方向应顺直无转折。预制底座内埋设内径 5cm 的 PVC 管，沿底座长方向...
