T梁预制施工技术方案VIP免费

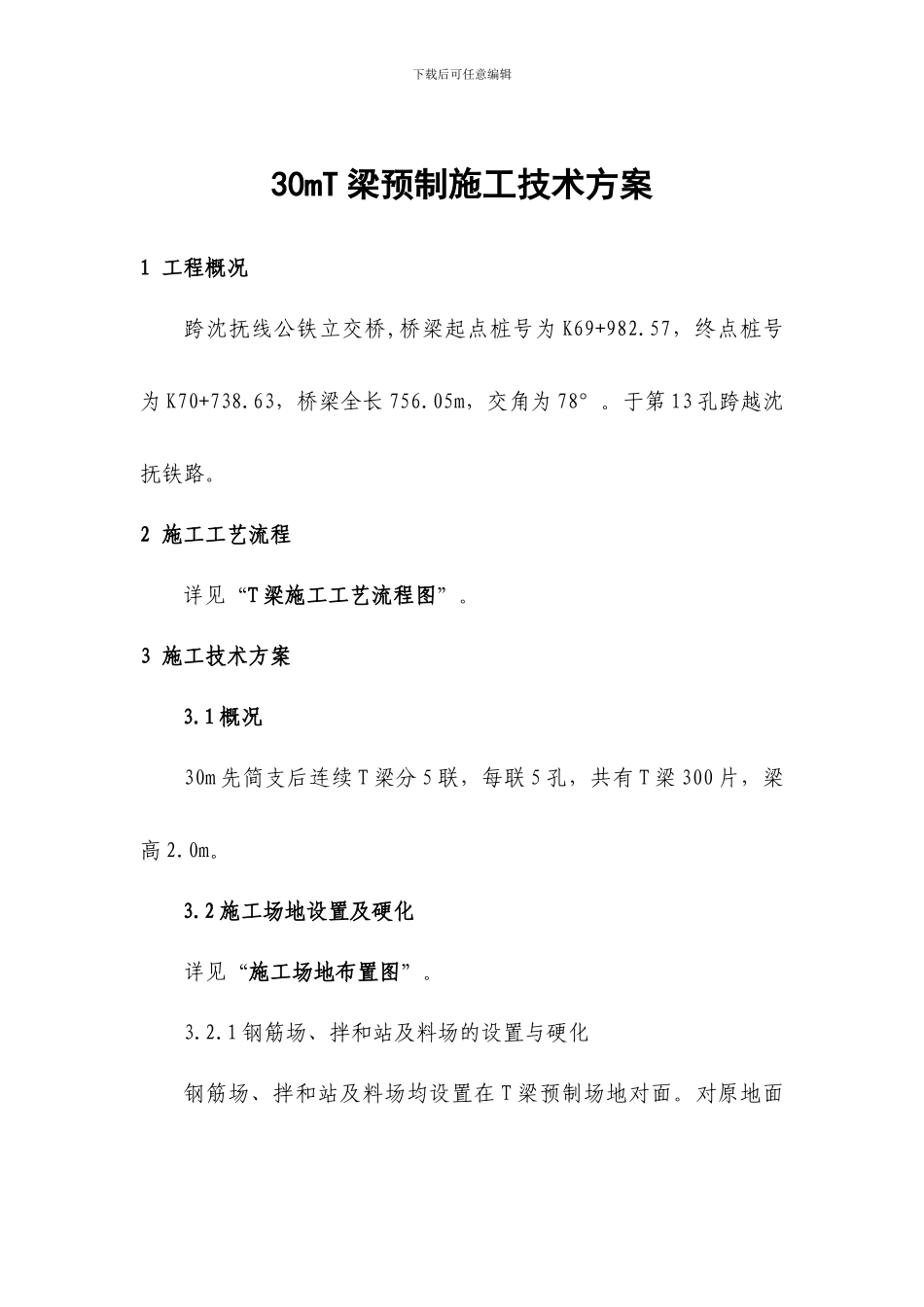

T梁预制施工技术方案_第1页
1/20

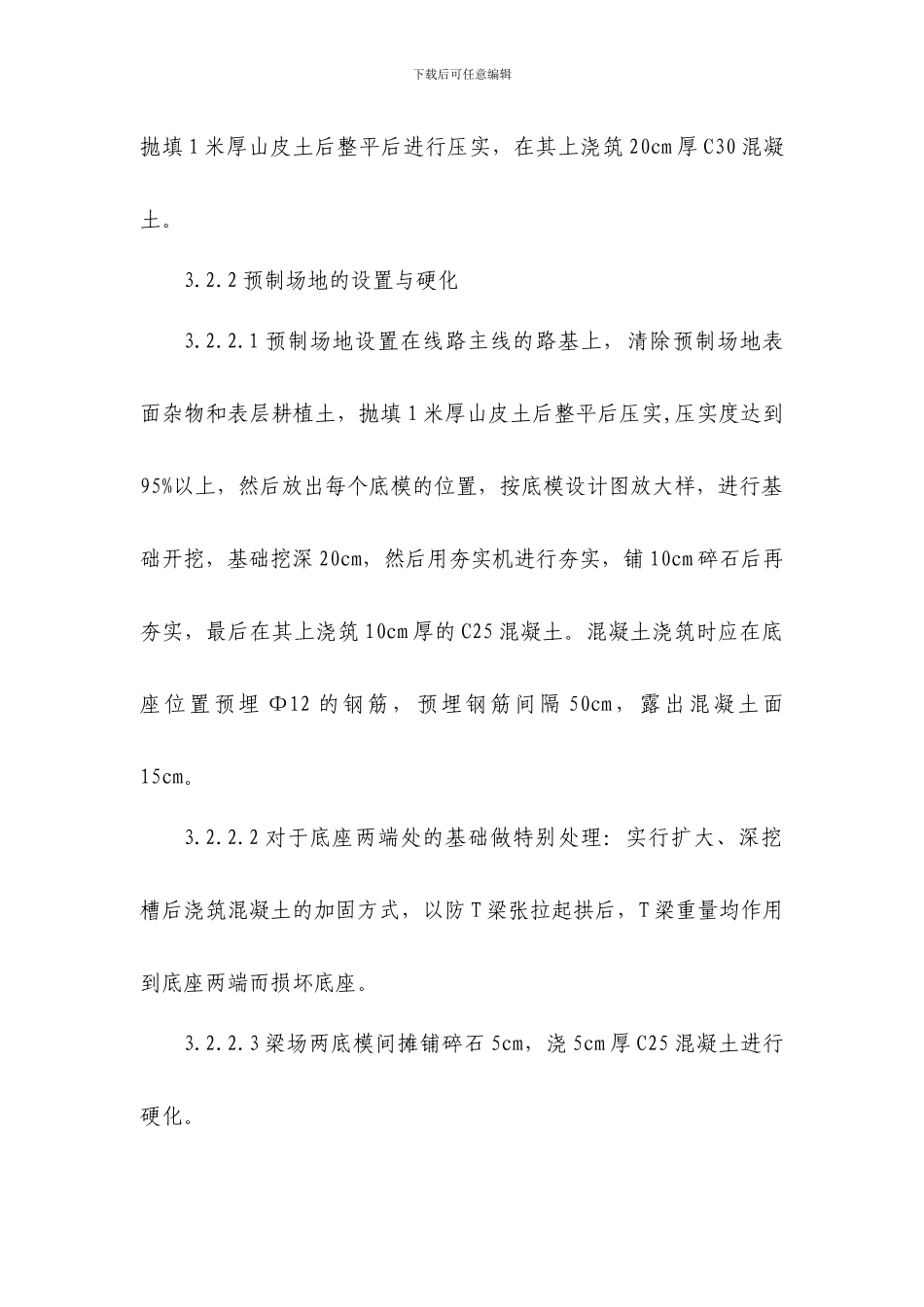

T梁预制施工技术方案_第2页
2/20

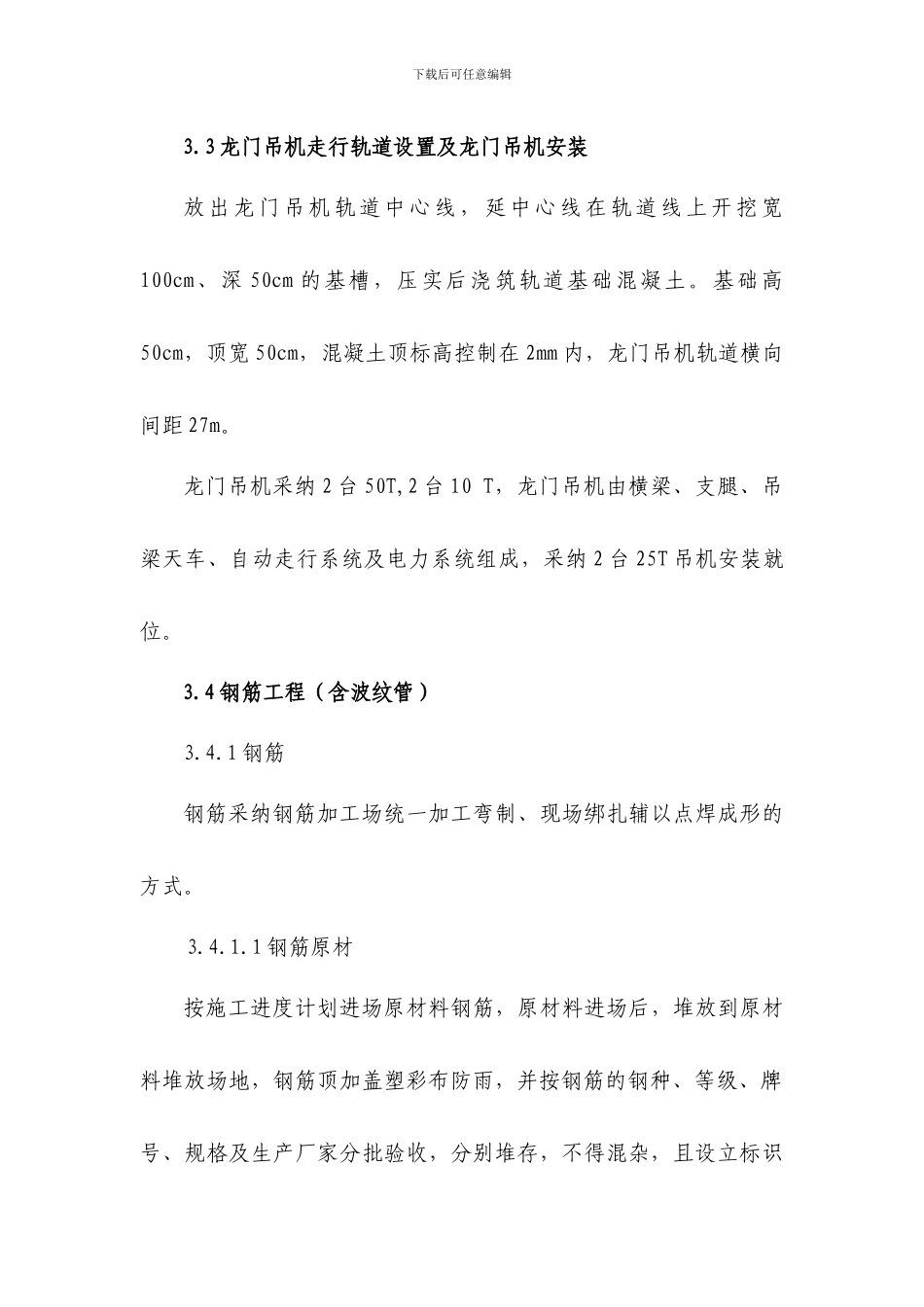

T梁预制施工技术方案_第3页
3/20
下载后可任意编辑30mT 梁预制施工技术方案1 工程概况跨沈抚线公铁立交桥,桥梁起点桩号为 K69+982.57,终点桩号为 K70+738.63,桥梁全长 756.05m,交角为 78°。于第 13 孔跨越沈抚铁路。2 施工工艺流程详见“T 梁施工工艺流程图”。3 施工技术方案3.1 概况30m 先简支后连续 T 梁分 5 联,每联 5 孔,共有 T 梁 300 片,梁高 2.0m。3.2 施工场地设置及硬化详见“施工场地布置图”。3.2.1 钢筋场、拌和站及料场的设置与硬化钢筋场、拌和站及料场均设置在 T 梁预制场地对面。对原地面下载后可任意编辑抛填 1 米厚山皮土后整平后进行压实,在其上浇筑 20cm 厚 C30 混凝土。3.2.2 预制场地的设置与硬化3.2.2.1 预制场地设置在线路主线的路基上,清除预制场地表面杂物和表层耕植土,抛填 1 米厚山皮土后整平后压实,压实度达到95%以上,然后放出每个底模的位置,按底模设计图放大样,进行基础开挖,基础挖深 20cm,然后用夯实机进行夯实,铺 10cm 碎石后再夯实,最后在其上浇筑 10cm 厚的 C25 混凝土。混凝土浇筑时应在底座位置预埋 Φ12 的钢筋,预埋钢筋间隔 50cm,露出混凝土面15cm。3.2.2.2 对于底座两端处的基础做特别处理:实行扩大、深挖槽后浇筑混凝土的加固方式,以防 T 梁张拉起拱后,T 梁重量均作用到底座两端而损坏底座。3.2.2.3 梁场两底模间摊铺碎石 5cm,浇 5cm 厚 C25 混凝土进行硬化。下载后可任意编辑3.3 龙门吊机走行轨道设置及龙门吊机安装放 出 龙 门 吊 机 轨 道 中 心 线 , 延 中 心 线 在 轨 道 线 上 开 挖 宽100cm、深 50cm 的基槽,压实后浇筑轨道基础混凝土。基础高50cm,顶宽 50cm,混凝土顶标高控制在 2mm 内,龙门吊机轨道横向间距 27m。龙门吊机采纳 2 台 50T,2 台 10 T,龙门吊机由横梁、支腿、吊梁天车、自动走行系统及电力系统组成,采纳 2 台 25T 吊机安装就位。3.4 钢筋工程(含波纹管)3.4.1 钢筋钢筋采纳钢筋加工场统一加工弯制、现场绑扎辅以点焊成形的方式。3.4.1.1 钢筋原材按施工进度计划进场原材料钢筋,原材料进场后,堆放到原材料堆放场地,钢筋顶加盖塑彩布防雨,并按钢筋的钢种、等级、牌号、规格及生产厂家分批验收,分别堆存,不得混杂,且设立标识下载后可任意编辑牌。 3.4.1.2 钢筋下料 钢筋按图纸设计长度进行下料加工,下料前仔细审核每一型号钢筋长度、规格等。Ⅱ级钢筋采纳钢筋切割...
