T梁预制施工方案VIP免费

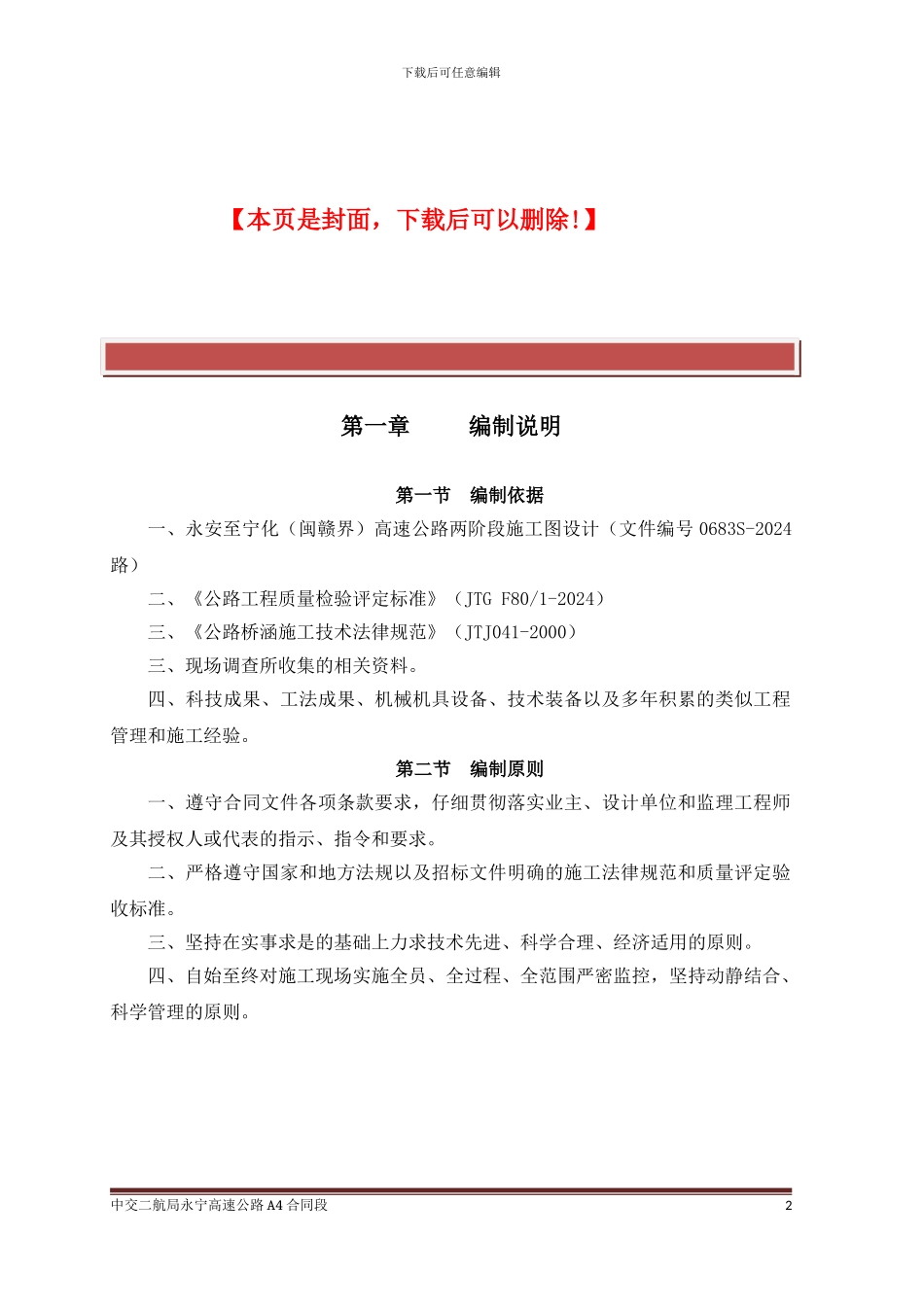

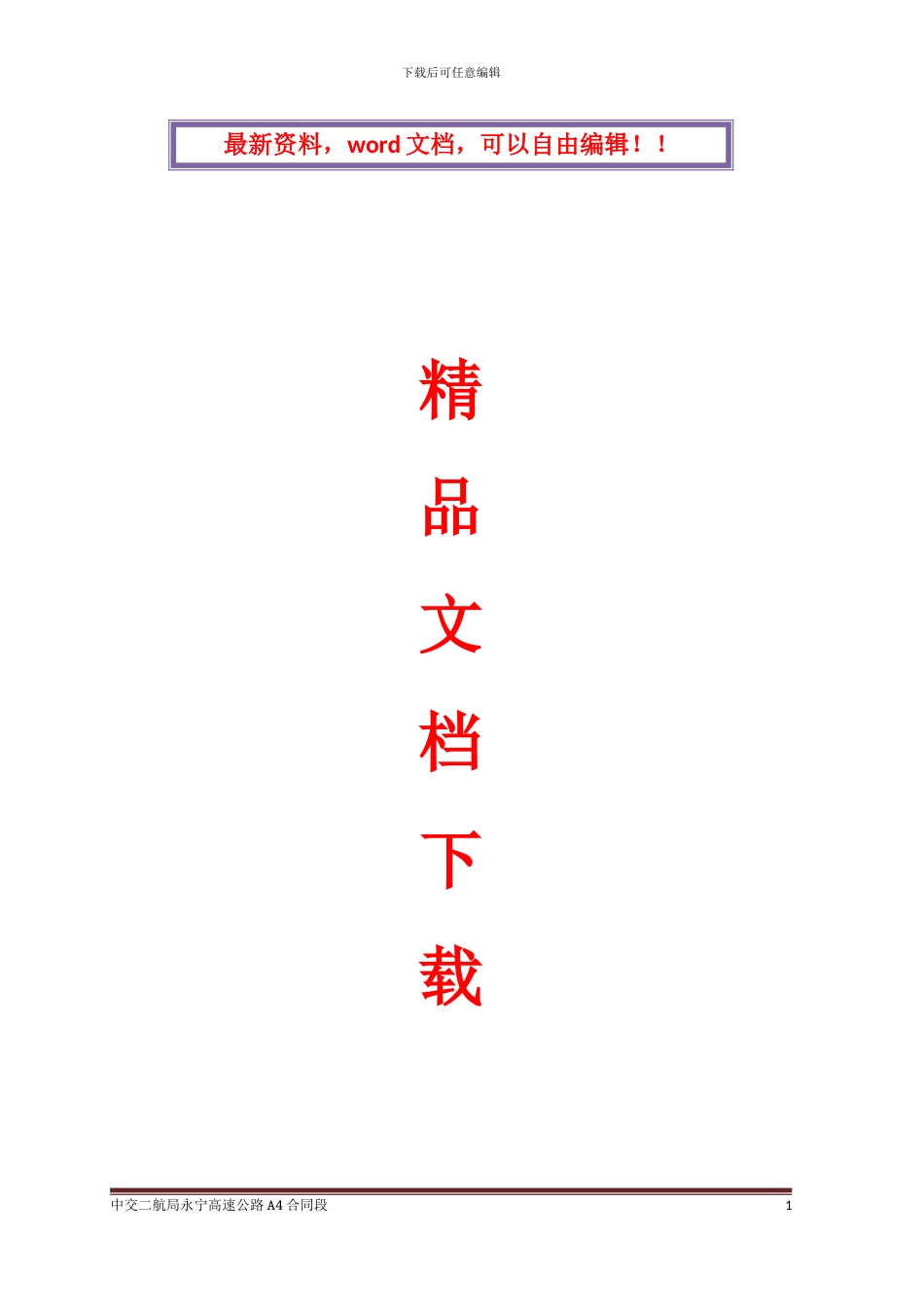

T梁预制施工方案_第1页
1/34

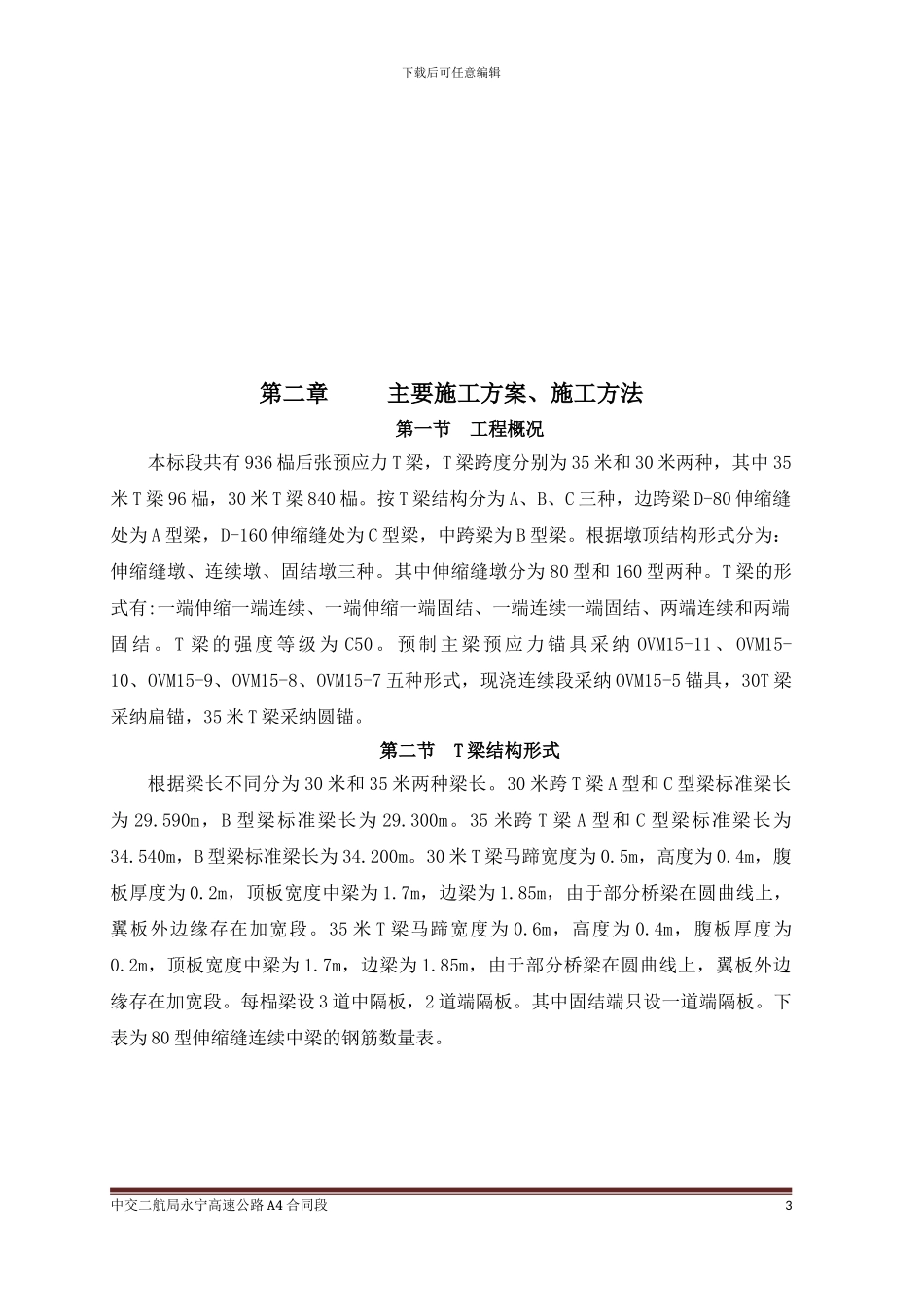

T梁预制施工方案_第2页
2/34
T梁预制施工方案_第3页
3/34
下载后可任意编辑 精品文档下载 中交二航局永宁高速公路 A4 合同段 1最新资料,word 文档,可以自由编辑!!下载后可任意编辑【本页是封面,下载后可以删除!】第一章 编制说明第一节 编制依据一、永安至宁化(闽赣界)高速公路两阶段施工图设计(文件编号 0683S-2024路)二、《公路工程质量检验评定标准》(JTG F80/1-2024)三、《公路桥涵施工技术法律规范》(JTJ041-2000)三、现场调查所收集的相关资料。四、科技成果、工法成果、机械机具设备、技术装备以及多年积累的类似工程管理和施工经验。第二节 编制原则一、遵守合同文件各项条款要求,仔细贯彻落实业主、设计单位和监理工程师及其授权人或代表的指示、指令和要求。二、严格遵守国家和地方法规以及招标文件明确的施工法律规范和质量评定验收标准。三、坚持在实事求是的基础上力求技术先进、科学合理、经济适用的原则。四、自始至终对施工现场实施全员、全过程、全范围严密监控,坚持动静结合、科学管理的原则。中交二航局永宁高速公路 A4 合同段 2下载后可任意编辑第二章 主要施工方案、施工方法第一节 工程概况本标段共有 936 榀后张预应力 T 梁,T 梁跨度分别为 35 米和 30 米两种,其中 35米 T 梁 96 榀,30 米 T 梁 840 榀。按 T 梁结构分为 A、B、C 三种,边跨梁 D-80 伸缩缝处为 A 型梁,D-160 伸缩缝处为 C 型梁,中跨梁为 B 型梁。根据墩顶结构形式分为:伸缩缝墩、连续墩、固结墩三种。其中伸缩缝墩分为 80 型和 160 型两种。T 梁的形式有:一端伸缩一端连续、一端伸缩一端固结、一端连续一端固结、两端连续和两端固 结 。 T 梁 的 强 度 等 级 为 C50 。 预 制 主 梁 预 应 力 锚 具 采 纳 OVM15-11 、 OVM15-10、OVM15-9、OVM15-8、OVM15-7 五种形式,现浇连续段采纳 OVM15-5 锚具,30T 梁采纳扁锚,35 米 T 梁采纳圆锚。第二节 T 梁结构形式根据梁长不同分为 30 米和 35 米两种梁长。30 米跨 T 梁 A 型和 C 型梁标准梁长为 29.590m,B 型梁标准梁长为 29.300m。35 米跨 T 梁 A 型和 C 型梁标准梁长为34.540m,B 型梁标准梁长为 34.200m。30 米 T 梁马蹄宽度为 0.5m,高度为 0.4m,腹板厚度为 0.2m,顶板宽度中梁为 1.7m,边梁为 1.85m,由于部分桥梁在圆曲线上,翼板外边缘存在加宽段。35 米 T 梁马蹄宽度为 0.6m,高度为 0.4m,腹板厚度为0.2...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

T梁预制施工方案
