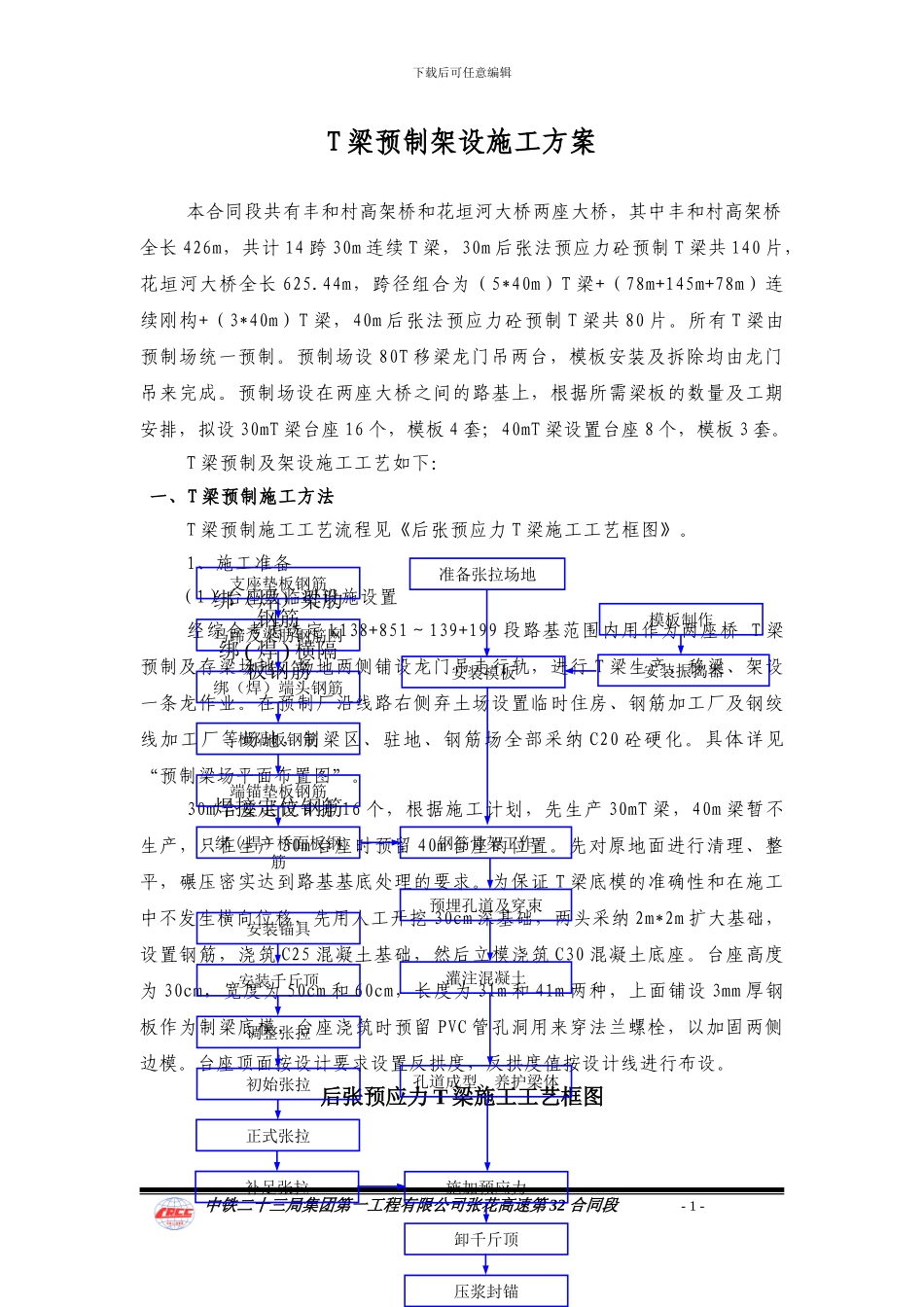

下载后可任意编辑T 梁预制架设施工方案本合同段共有丰和村高架桥和花垣河大桥两座大桥，其中丰和村高架桥全长 426m，共计 14 跨 30m 连续 T 梁，30m 后张法预应力砼预制 T 梁共 140 片，花垣河大桥全长 625.44m，跨径组合为（5*40m）T 梁+（78m+145m+78m）连续刚构+（3*40m）T 梁，40m 后张法预应力砼预制 T 梁共 80 片。所有 T 梁由预制场统一预制。预制场设 80T 移梁龙门吊两台，模板安装及拆除均由龙门吊来完成。预制场设在两座大桥之间的路基上，根据所需梁板的数量及工期安排，拟设 30mT 梁台座 16 个，模板 4 套；40mT 梁设置台座 8 个，模板 3 套。T 梁预制及架设施工工艺如下：一、T 梁预制施工方法T 梁预制施工工艺流程见《后张预应力 T 梁施工工艺框图》。1、施工准备（1）台座及临时设施设置经综合考虑选定 k138+851～139+199 段路基范围内用作为两座桥 T 梁预制及存梁场地，场地两侧铺设龙门吊走行轨，进行 T 梁生产、移梁、架设一条龙作业。在预制厂沿线路右侧弃土场设置临时住房、钢筋加工厂及钢绞线加工厂等场地，制梁区、驻地、钢筋场全部采纳 C20 砼硬化。具体详见“预制梁场平面布置图”。30m 台座共设 4 排 16 个，根据施工计划，先生产 30mT 梁，40m 梁暂不生产，只在生产 30m 台座时预留 40m 台座的位置。先对原地面进行清理、整平，碾压密实达到路基基底处理的要求。为保证 T 梁底模的准确性和在施工中不发生横向位移，先用人工开挖 30cm 深基础，两头采纳 2m*2m 扩大基础，设置钢筋，浇筑 C25 混凝土基础，然后立模浇筑 C30 混凝土底座。台座高度为 30cm，宽度为 50cm 和 60cm，长度为 31m 和 41m 两种，上面铺设 3mm 厚钢板作为制梁底模，台座浇筑时预留 PVC 管孔洞用来穿法兰螺栓，以加固两侧边模。台座顶面按设计要求设置反拱度，反拱度值按设计线进行布设。后张预应力 T 梁施工工艺框图中铁二十三局集团第一工程有限公司张花高速第 32 合同段 - 1 -准备张拉场地安装模板模板制作安装振捣器钢筋骨架工作绑 ( 焊 ) 桥面板钢筋端锚垫板钢筋焊接定位钢筋横隔板钢筋绑（焊）端头钢筋马蹄及梁肋钢筋网绑 ( 焊 ) 横隔板钢筋支座垫板钢筋绑（焊）梁肋钢筋安装锚具安装千斤顶调整张拉初始张拉正式张拉补足张拉施加预应力卸千斤顶压浆封锚孔道成型、养护梁体灌注混凝土预埋孔道及穿束下载后可任意编辑说明：混凝土强度达到设...
