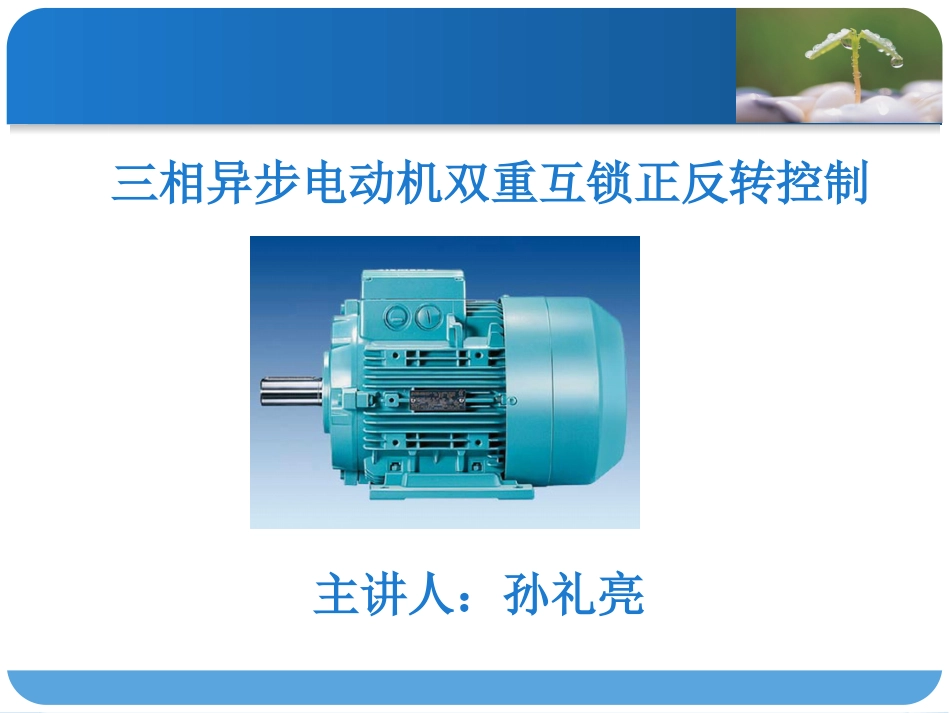

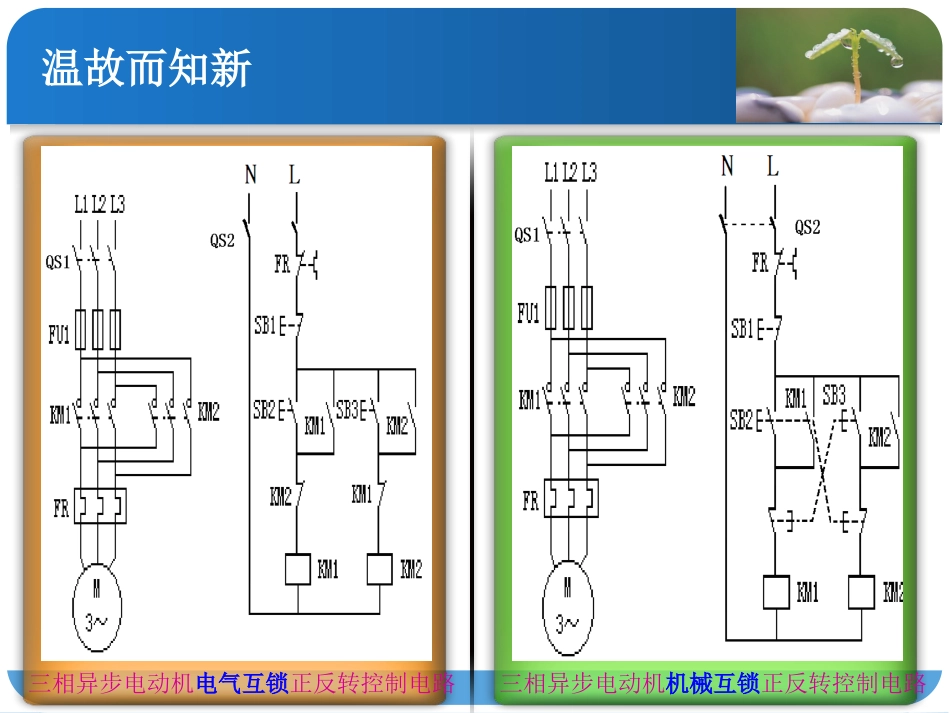

三相异步电动机双重互锁正反转控制主讲人：孙礼亮温故而知新三相异步电动机电气互锁正反转控制电路三相异步电动机机械互锁正反转控制电路温故而知新一、谈谈两种互锁线路有何区别三相异步电动机电气互锁正反转三相异步电动机机械互锁正反转温故而知新三相异步电动机电气互锁正反转三相异步电动机机械互锁正反转一、谈谈两种互锁线路有何区别接触器常闭触点按钮开关常闭触点温故而知新二、谈谈两种互锁线路的工作原理三相异步电动机电气互锁正反转三相异步电动机机械互锁正反转温故而知新三相异步电动机电气互锁正反转工作原理：正转：按下SB2，KM1线圈带电，KM1主触点闭合，电动机通电开始正转，同时KM1常开辅助触点闭合，对SB2形成自锁，电动机持续正转。KM1常闭辅助触点断开，切断KM2线圈线路，形成互锁，电动机不能切换到反转。反转：按下SB3，KM2线圈带电，KM2主触点闭合，电动机通电开始反转，同时KM2常开辅助触点闭合，对SB3形成自锁，电动机持续反转。KM2常闭辅助触点断开，切断KM1线圈线路，形成互锁，电动机不能切换到正转。温故而知新三相异步电动机电气互锁正反转工作原理：停止：按下SB1，接触器线圈失电，电动机切断电源，电动机停止转动。温故而知新三相异步电动机机械互锁正反转工作原理：正转：按下SB2，SB2常闭触点先断开，切断KM2线路形成互锁，SB2常开触点后闭合，KM1线圈带电，KM1主触点闭合，电动机通电开始正转，同时KM1常开辅助触点闭合，对SB2形成自锁，电动机持续正转。反转：按下SB3，SB3常闭触点先断开，切断KM1线路形成互锁，线圈失电，电动机切断电源停止正转，SB3常开触点后闭合，KM2线圈带电，KM2主触点闭合，电动机通电开始反转，同时KM2常开辅助触点闭合，对SB3形成自锁，电动机持续反转。停止：按下SB1，接触器线圈失电，电动机切断电源，电动机停止转动。温故而知新三、谈谈两种互锁线路的优缺点三相异步电动机电气互锁正反转三相异步电动机机械互锁正反转温故而知新三相异步电动机电气互锁正反转优点：工作安全可靠缺点：操作不方便温故而知新三相异步电动机机械互锁正反转优点：操作方便缺点：容易产生电源两相短路故障开动脑筋勇于创新不管是电气互锁还是机械互锁，它们都有不足和缺点。那么，在实际的工作中，我们是如何解决这个难题的呢？对了，有点同学已经想到了。我们可以把电气互锁和机械互锁合二为一，利用它们的优点，去掉它们的缺点。于是，我们把这种复合的控制线路称为三相异步电动机双重互锁正反转控制线路。开动脑筋勇于创新千呼万唤始出来！沉着冷静认真分析三相异步电动机双重互锁正反转第一重是按钮开关的常闭触头串联在对方的电路中而构成的互锁。一分析定义双重互锁的定义：沉着冷静认真分析三相异步电动机双重互锁正反转一分析定义双重互锁的定义：第一重是按钮开关的常闭触头串联在对方的电路中而构成的互锁。第二重是交流接触器常闭触头与对方的线圈相串联而构成的互锁。沉着冷静认真分析三相异步电动机双重互锁正反转双重互锁的定义：第一重是复合按钮的常闭触头串联在对方的电路中而构成的互锁。第二重是交流接触器常闭触头与对方的线圈相串联而构成的互锁。一分析定义沉着冷静认真分析三相异步电动机双重互锁正反转双重互锁的定义：第一重是复合按钮的常闭触头串联在对方的电路中而构成的互锁。第二重是交流接触器常闭触头与对方的线圈相串联而构成的互锁。一分析定义沉着冷静认真分析三相异步电动机双重互锁正反转双重互锁的定义：第一重是复合按钮的常闭触头串联在对方的电路中而构成的互锁。第二重是交流接触器常闭触头与对方的线圈相串联而构成的互锁。一分析定义沉着冷静认真分析三相异步电动机双重互锁正转正向转动：二分析原理按下SB1沉着冷静认真分析三相异步电动机双重互锁正转正向转动：二分析原理按下SB1SB1常闭触点先断开SB1常开触点后闭合切断反转控制线路KM1线圈得电KM1常开触点闭合自锁KM1主触点闭合KM1常闭触点断开电动机M启动连续正转切断反转控制线路沉着冷静认真分析三相异步电动机双重互锁控制反转反向转动：二分析原理按下SB2SB2常闭触点先分断SB2常开触点后闭合KM1线圈失电KM1互锁触点恢复闭...
