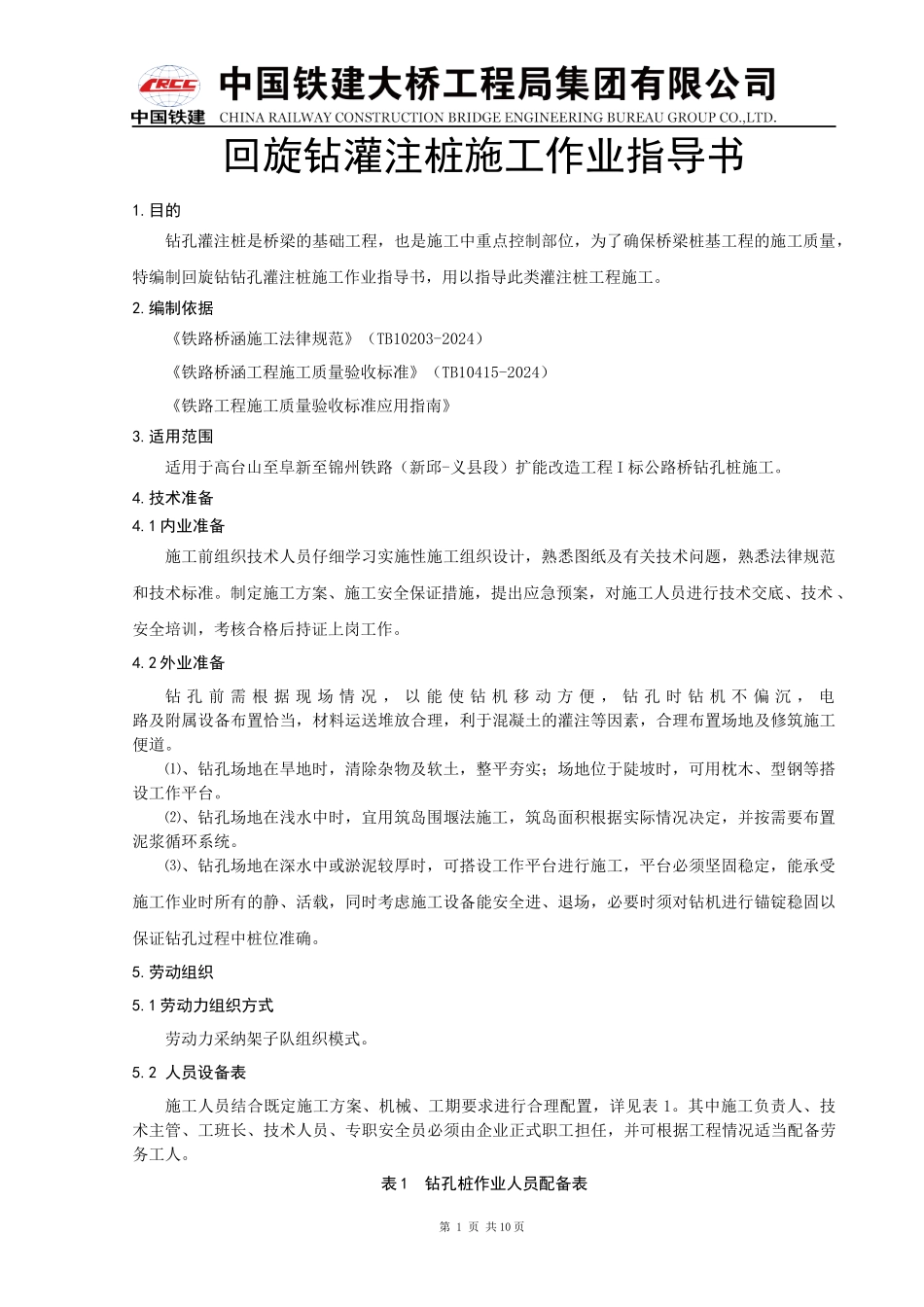

回旋钻灌注桩施工作业指导书1.目的钻孔灌注桩是桥梁的基础工程,也是施工中重点控制部位,为了确保桥梁桩基工程的施工质量,特编制回旋钻钻孔灌注桩施工作业指导书,用以指导此类灌注桩工程施工。2.编制依据《铁路桥涵施工法律规范》(TB10203-2024)《铁路桥涵工程施工质量验收标准》(TB10415-2024)《铁路工程施工质量验收标准应用指南》3.适用范围适用于高台山至阜新至锦州铁路(新邱-义县段)扩能改造工程 I 标公路桥钻孔桩施工。4.技术准备4.1 内业准备施工前组织技术人员仔细学习实施性施工组织设计,熟悉图纸及有关技术问题,熟悉法律规范和技术标准。制定施工方案、施工安全保证措施,提出应急预案,对施工人员进行技术交底、技术 、安全培训,考核合格后持证上岗工作。4.2 外业准备钻 孔 前 需 根 据 现 场 情 况 , 以 能 使 钻 机 移 动 方 便 , 钻 孔 时 钻 机 不 偏 沉 , 电 路及附属设备布置恰当,材料运送堆放合理,利于混凝土的灌注等因素,合理布置场地及修筑施工便道。⑴、钻孔场地在旱地时,清除杂物及软土,整平夯实;场地位于陡坡时,可用枕木、型钢等搭设工作平台。⑵、钻孔场地在浅水中时,宜用筑岛围堰法施工,筑岛面积根据实际情况决定,并按需要布置泥浆循环系统。⑶、钻孔场地在深水中或淤泥较厚时,可搭设工作平台进行施工,平台必须坚固稳定,能承受施工作业时所有的静、活载,同时考虑施工设备能安全进、退场,必要时须对钻机进行锚锭稳固以保证钻孔过程中桩位准确。5.劳动组织5.1 劳动力组织方式劳动力采纳架子队组织模式。5.2 人员设备表施工人员结合既定施工方案、机械、工期要求进行合理配置,详见表 1。其中施工负责人、技术主管、工班长、技术人员、专职安全员必须由企业正式职工担任,并可根据工程情况适当配备劳务工人。表 1 钻孔桩作业人员配备表第 1 页 共 10 页下载后可任意编辑序号人员类别数量(人)1施工负责人12技术主管13专职安全员14技术、质检、测量人员45工 班 长16机械工、普工8 6.材料要求不能采纳原土造浆的,可备用膨润土,作为造浆护壁。为提高泥浆粘度和胶体率,可在泥浆中掺入适量的碳酸钠、烧碱等。7.设备机具配置根据地质条件选择成孔机具,本作业指导书主要介绍回旋钻机成孔的主要施工方法及工艺。回旋钻作业主要施工机具设备配置如表 2。表 2 主要施工机具设备配置表 序号名称单位数量备注1回旋钻机台2钻孔2汽车吊辆1设备、...
