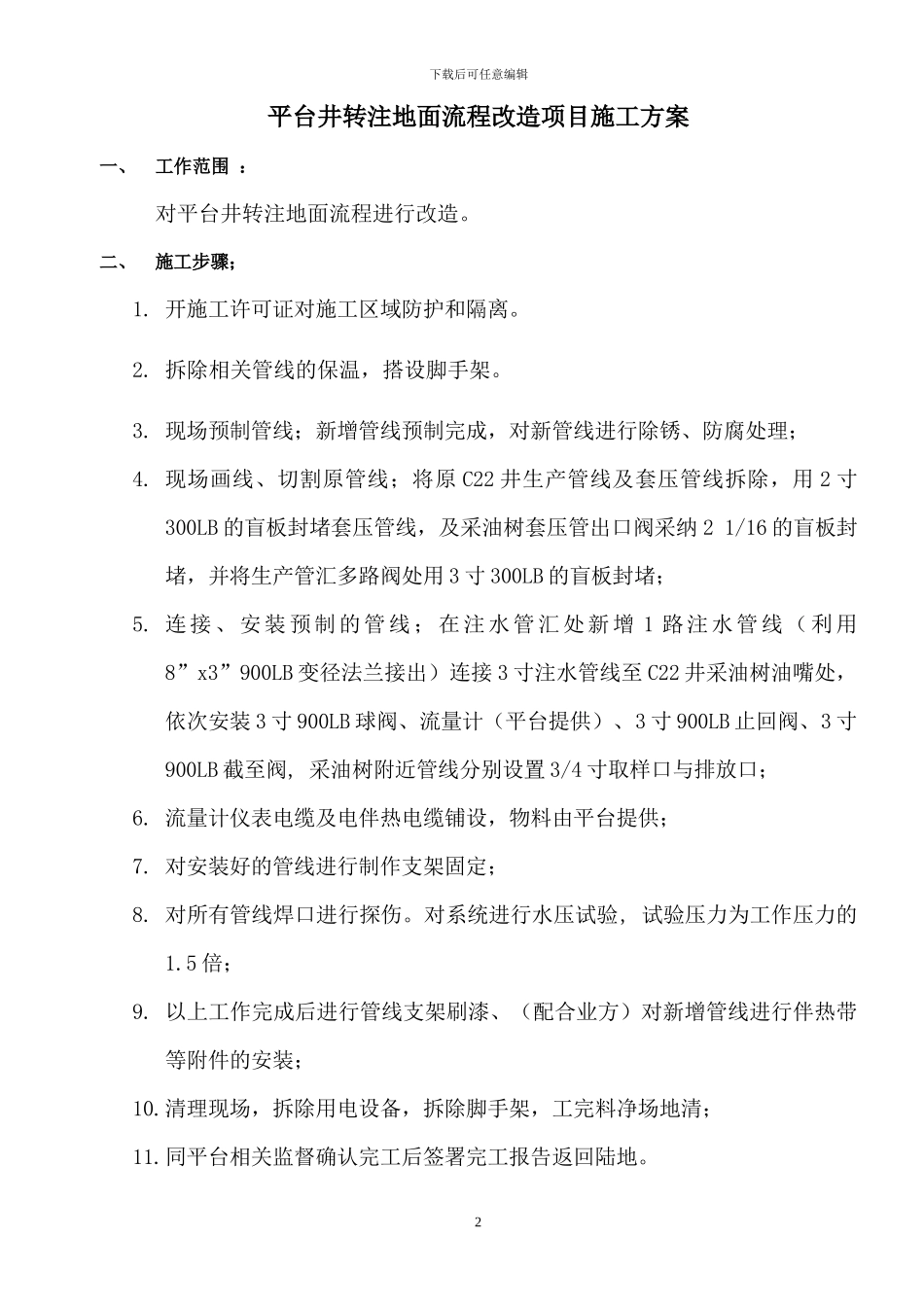

1下载后可任意编辑外委项目施工方案施工方案名称： 平台井转注地面流程改造业务主管部门名称： 中海石油（中国）有限公司 施工单位名称： 编写单位（人）： （盖章或签字） （时间）编写单位审查： （盖章或签字） （时间）工程师审查： （盖章或签字） （时间）业务主管审查： （盖章或签字） （时间）HSE 审查： （盖章或签字） （时间）生产部经理批准： （盖章或签字） （时间）2下载后可任意编辑平台井转注地面流程改造项目施工方案一、工作范围 ：对平台井转注地面流程进行改造。二、施工步骤；1. 开施工许可证对施工区域防护和隔离。2. 拆除相关管线的保温，搭设脚手架。3. 现场预制管线；新增管线预制完成，对新管线进行除锈、防腐处理；4. 现场画线、切割原管线；将原 C22 井生产管线及套压管线拆除，用 2 寸300LB 的盲板封堵套压管线，及采油树套压管出口阀采纳 2 1/16 的盲板封堵，并将生产管汇多路阀处用 3 寸 300LB 的盲板封堵；5. 连接、安装预制的管线；在注水管汇处新增 1 路注水管线（利用8”x3”900LB 变径法兰接出）连接 3 寸注水管线至 C22 井采油树油嘴处，依次安装 3 寸 900LB 球阀、流量计（平台提供）、3 寸 900LB 止回阀、3 寸900LB 截至阀, 采油树附近管线分别设置 3/4 寸取样口与排放口；6. 流量计仪表电缆及电伴热电缆铺设，物料由平台提供；7. 对安装好的管线进行制作支架固定；8. 对所有管线焊口进行探伤。对系统进行水压试验, 试验压力为工作压力的1.5 倍；9. 以上工作完成后进行管线支架刷漆、（配合业方）对新增管线进行伴热带等附件的安装；10.清理现场，拆除用电设备，拆除脚手架，工完料净场地清；11.同平台相关监督确认完工后签署完工报告返回陆地。3下载后可任意编辑三、现场图片此处管线穿过甲板与上方管汇相连，具体连接点根据现场情况制定由此处断开加三通一路管线向上穿过甲板与管汇连接。一路向下穿过甲板引至采油树处，三通前端加装阀门 此处须搭设脚手架4下载后可任意编辑 将此阀替换为短接此处盲板封堵，并将下部旧管线拆除由三通处引至此处，并拆除旧管线5下载后可任意编辑四、 施工作业 HSE 目标 人身健康事故为零安全事故为零环境污染事故为零五、施工要求在海上施工期间每天将向业主要提供作业日报；每天工作时间从七点半至十九点半，每天工作 12 个小时。参项人员必须遵守公司和业主 HSE 管理规定安全施工，文明...
