“建设工程规划指标核算”使用说明书VIP免费

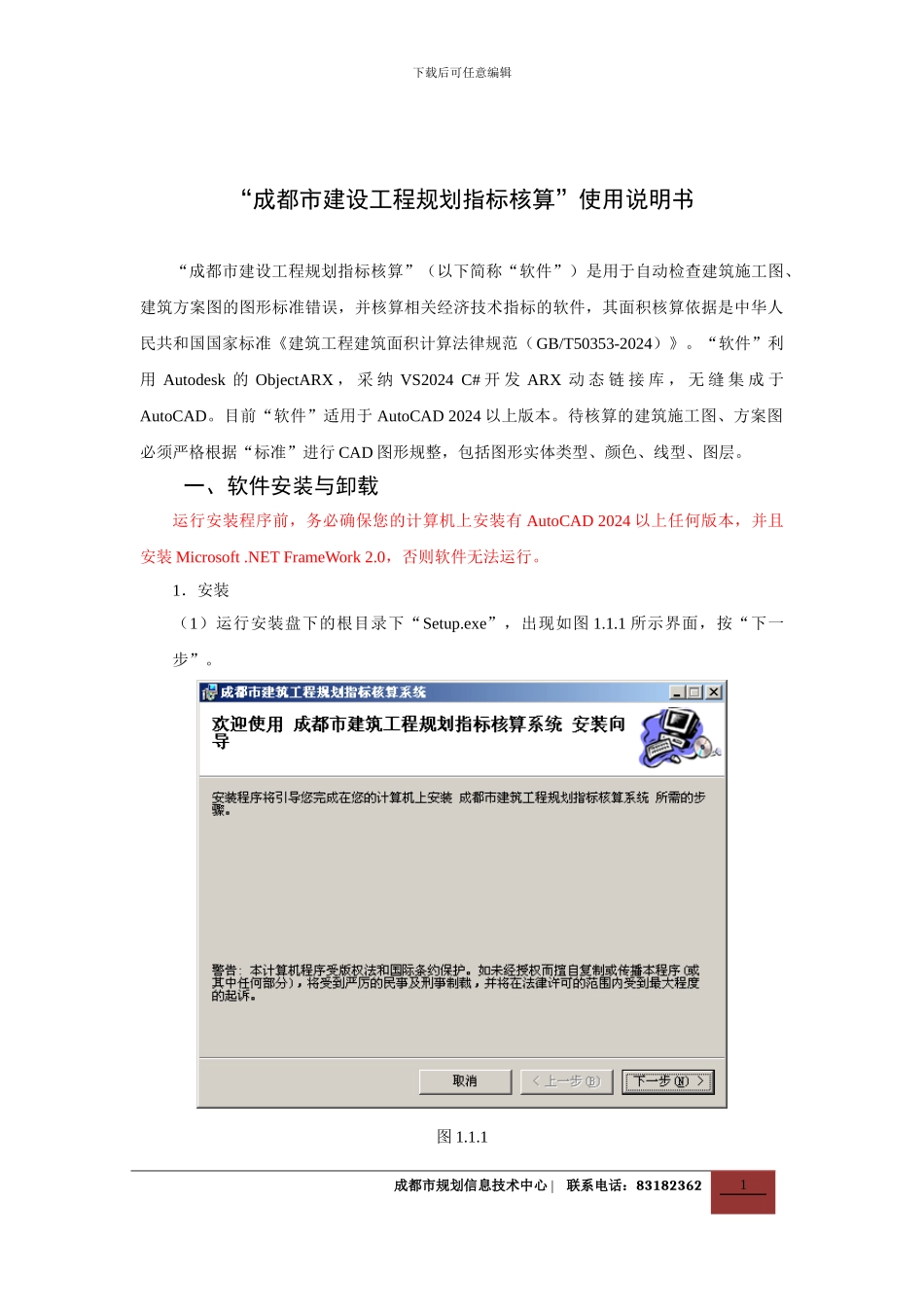

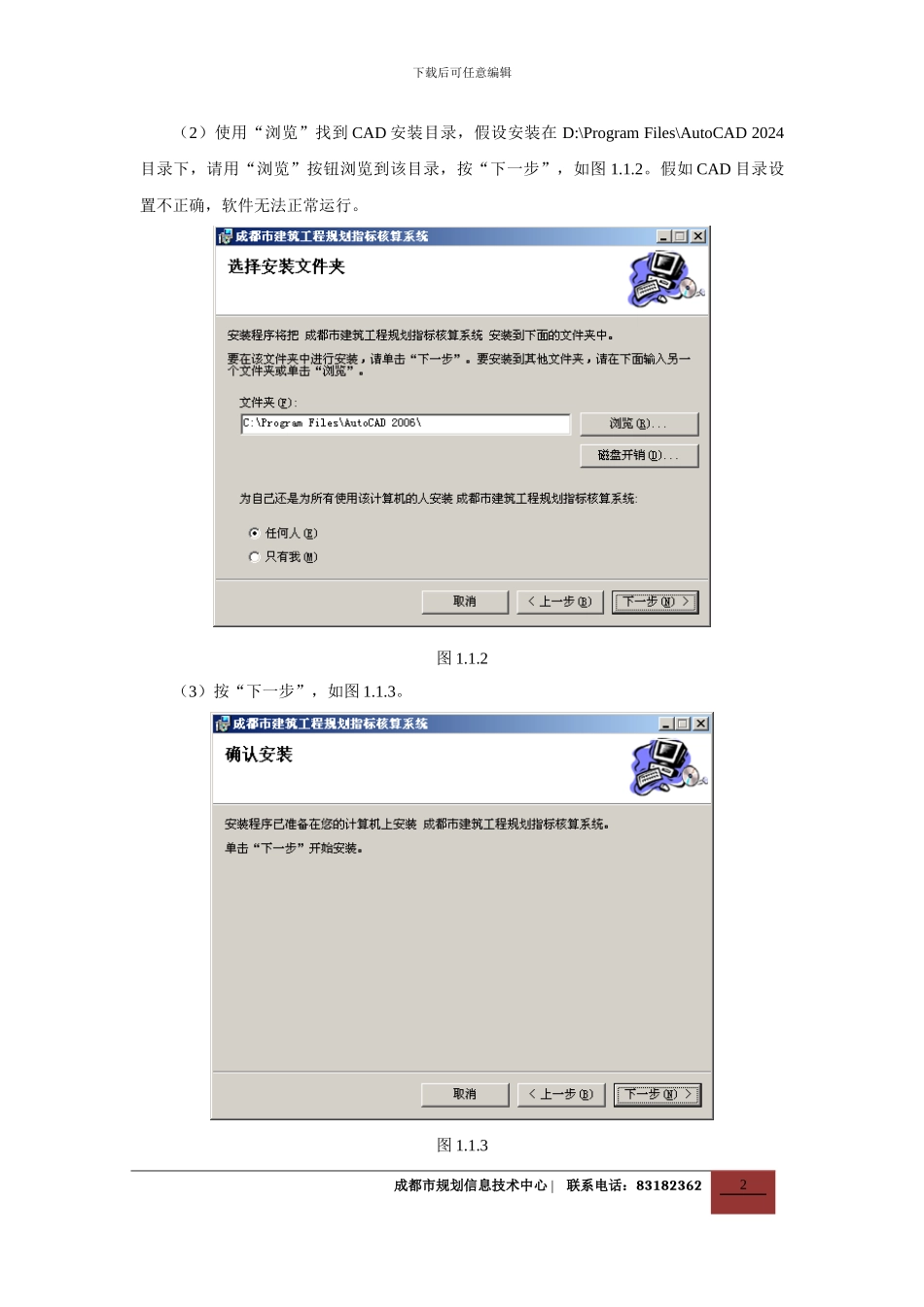

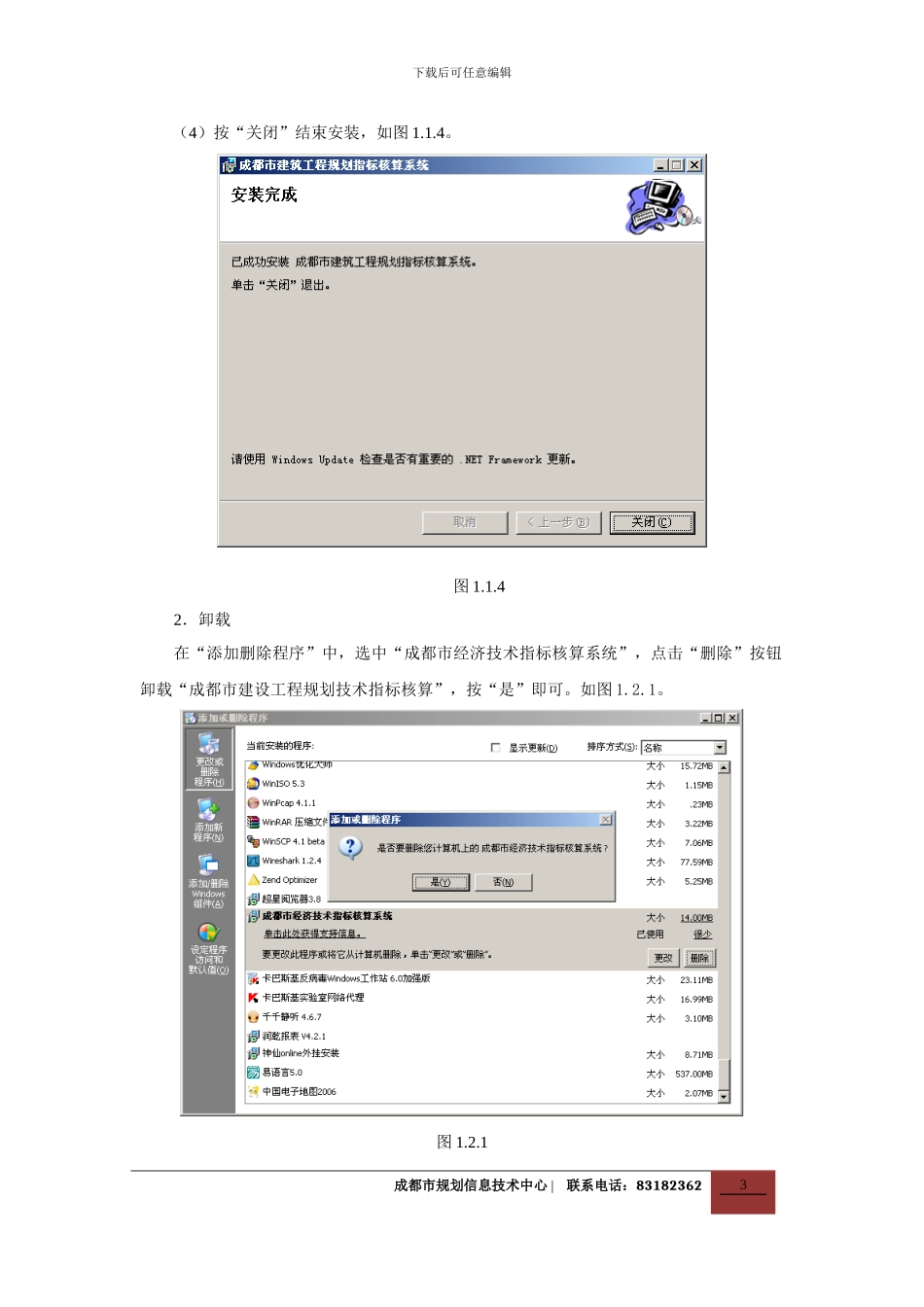

下载后可任意编辑“成都市建设工程规划指标核算”使用说明书“成都市建设工程规划指标核算”（以下简称“软件”）是用于自动检查建筑施工图、建筑方案图的图形标准错误，并核算相关经济技术指标的软件，其面积核算依据是中华人民共和国国家标准《建筑工程建筑面积计算法律规范（GB/T50353-2024）》。“软件”利用 Autodesk 的 ObjectARX ， 采 纳 VS2024 C# 开 发 ARX 动 态 链 接 库 ， 无 缝 集 成 于AutoCAD。目前“软件”适用于 AutoCAD 2024 以上版本。待核算的建筑施工图、方案图必须严格根据“标准”进行 CAD 图形规整，包括图形实体类型、颜色、线型、图层。一、软件安装与卸载运行安装程序前，务必确保您的计算机上安装有 AutoCAD 2024 以上任何版本，并且安装 Microsoft .NET FrameWork 2.0，否则软件无法运行。1．安装（1）运行安装盘下的根目录下“Setup.exe”，出现如图 1.1.1 所示界面，按“下一步”。图 1.1.1成都市规划信息技术中心 | 联系电话：831823621下载后可任意编辑（2）使用“浏览”找到 CAD 安装目录，假设安装在 D:\Program Files\AutoCAD 2024 目录下，请用“浏览”按钮浏览到该目录，按“下一步”，如图 1.1.2。假如 CAD 目录设置不正确，软件无法正常运行。图 1.1.2（3）按“下一步”，如图 1.1.3。图 1.1.3成都市规划信息技术中心 | 联系电话：831823622下载后可任意编辑（4）按“关闭”结束安装，如图 1.1.4。图 1.1.42．卸载在“添加删除程序”中，选中“成都市经济技术指标核算系统”，点击“删除”按钮 卸载“成都市建设工程规划技术指标核算”，按“是”即可。如图 1.2.1。图 1.2.1成都市规划信息技术中心 | 联系电话：831823623下载后可任意编辑二、软件使用“软件”是基于 CAD 的动态链接库，所以运行时要求必须安装 AutoCAD 2024 以上版本。运行 AutoCAD 2024，程序会自动被加载到 CAD 环境中。安装后首次运行时，会询问是否装载宏，将“每次打开包含宏的工程时询问”选项关掉，点击“启用宏”按钮即可。如图 2.1.1。图 2.1.1C AD 启动完成后(由于采纳.NET 2.0，启动可能会比较慢)，CAD 菜单中增加了一项“指标”的菜单，主要包含规划指标核算、辅助工具等两块功能。如图 2.1.2。图 2.1.21． 规划指标核算成都市规划信息技术中心 | 联系电话：831823624下载后可任意编辑主要包括标准检查和指标计算两个功能，CAD 命令为:...
