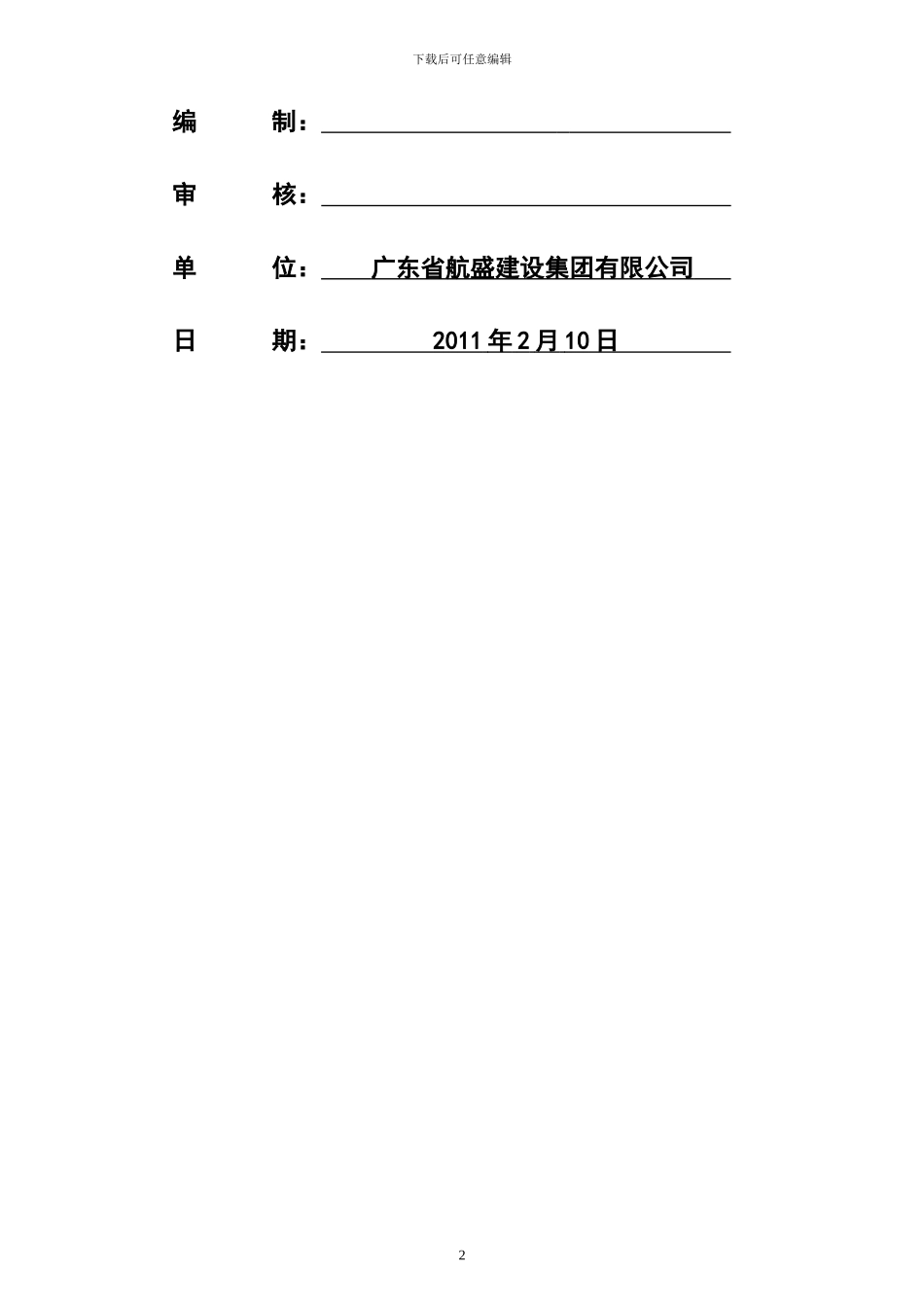

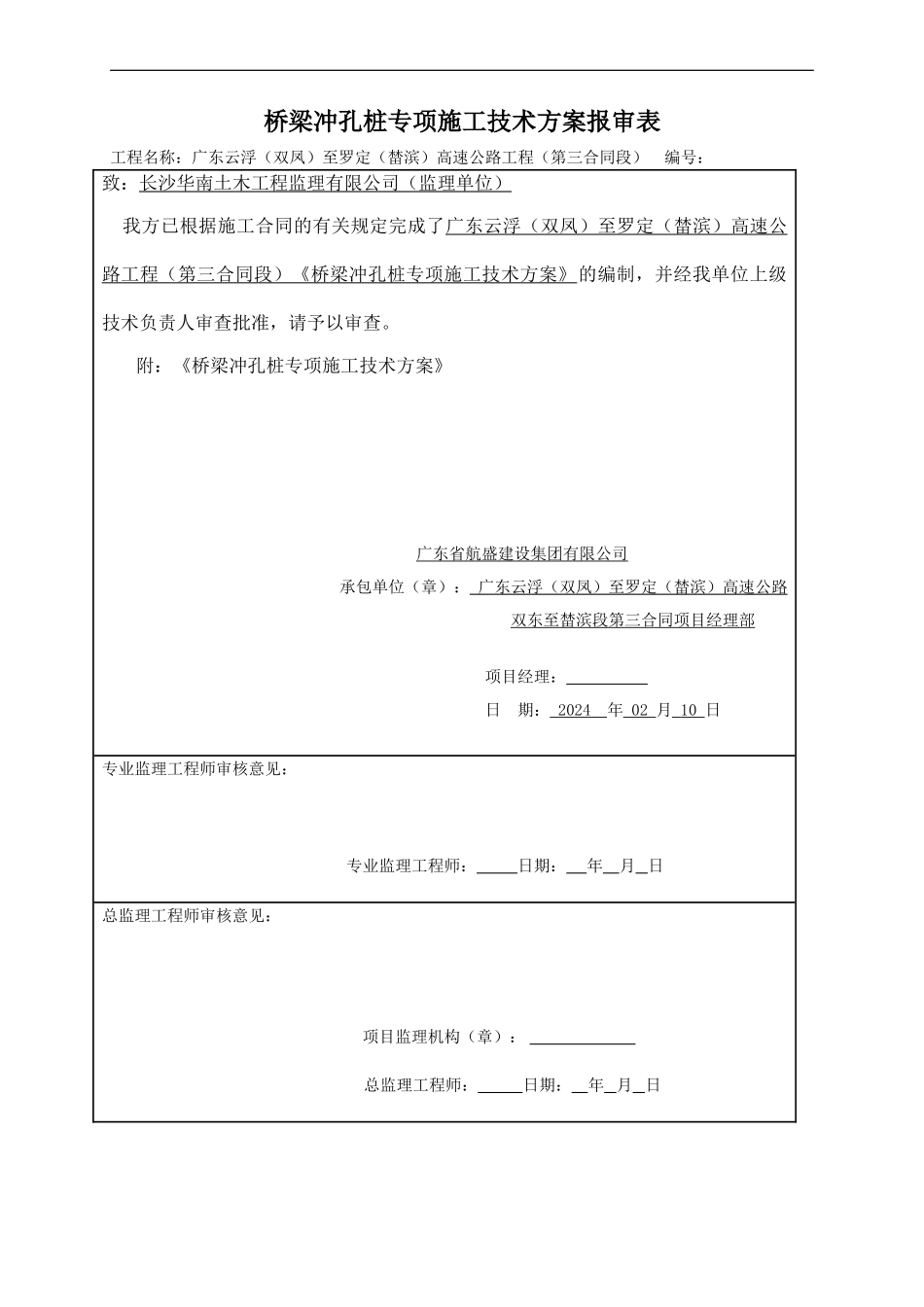

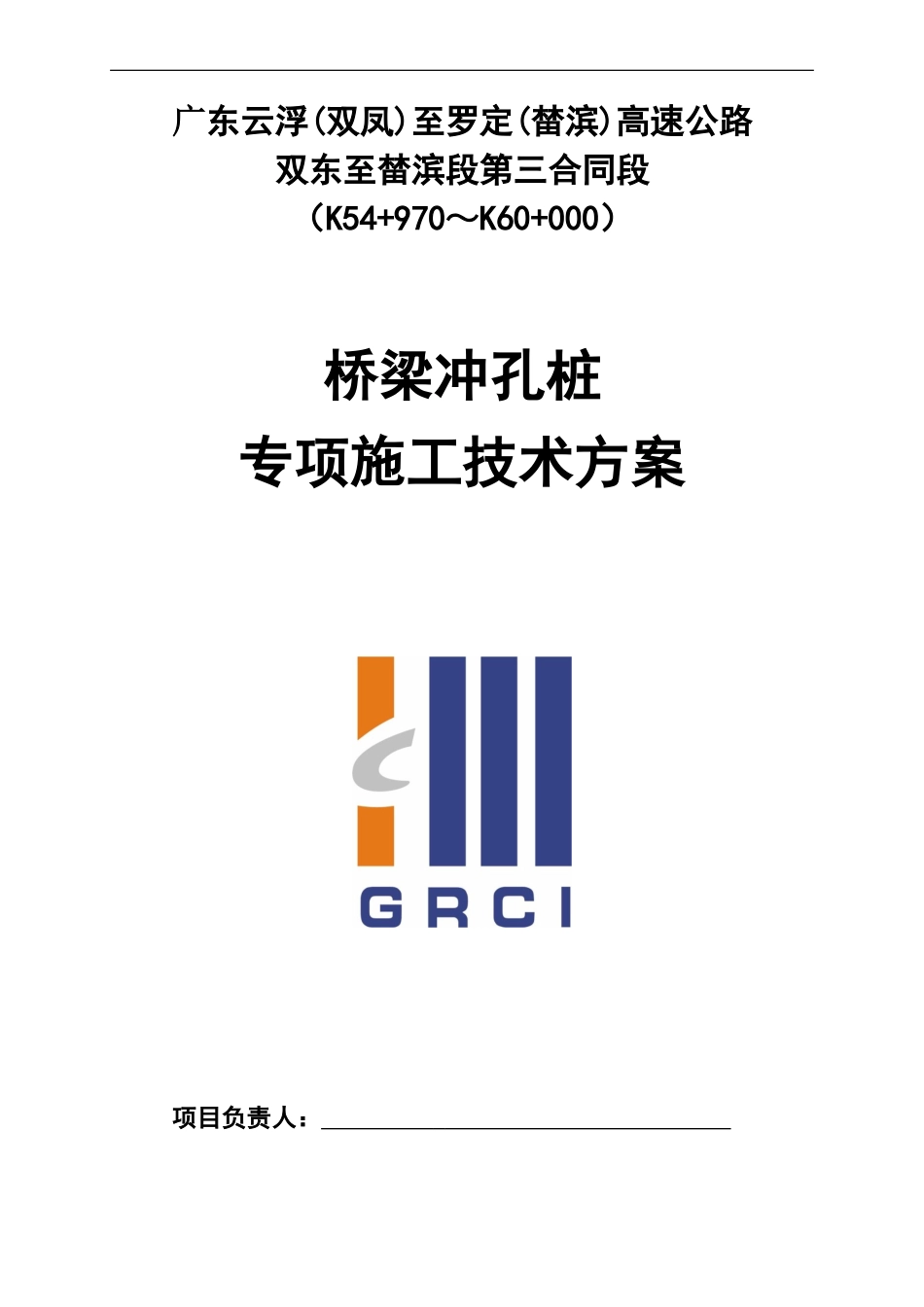

广东云浮(双凤)至罗定(榃滨)高速公路双东至榃滨段第三合同段(K54+970~K60+000)桥梁冲孔桩专项施工技术方案项目负责人: 下载后可任意编辑编 制: 审 核: 单 位: 广东省航盛建设集团有限公司 日 期: 2011 年 2 月 10 日 2桥梁冲孔桩专项施工技术方案报审表工程名称:广东云浮(双凤)至罗定(榃滨)高速公路工程(第三合同段) 编号: 致:长沙华南土木工程监理有限公司(监理单位) 我方已根据施工合同的有关规定完成了广东云浮(双凤)至罗定(榃滨)高速公路工程(第三合同段)《桥梁冲孔桩专项施工技术方案》的编制,并经我单位上级技术负责人审查批准,请予以审查。附:《桥梁冲孔桩专项施工技术方案》 广东省航盛建设集团有限公司承包单位(章): 广东云浮(双凤)至罗定(榃滨)高速公路 双东至榃滨段第三合同项目经理部 项目经理: 日 期: 2024 年 02 月 10 日专业监理工程师审核意见:专业监理工程师: 日期: 年 月 日总监理工程师审核意见:项目监理机构(章): 总监理工程师: 日期: 年 月 日下载后可任意编辑桥梁冲孔桩专项施工技术方案一、目的和适用范围指导本合同段 K54+970~K60+000 范围内的桥梁冲孔桩施工。二、编制依据1、广东云浮(双凤)至罗定(榃滨)高速公路双东至榃滨段公路工程施工招标文件及补遗书。2、《广东云浮(双凤)至罗定(榃滨)高速公路工程(第三合同段K54+970~K60+000)两阶段施工设计》图纸3、《公路桥涵施工技术法律规范》(JTJ041-2000)4、《公路工程质量检验评定标准》(土建工程)( JTG F80/1-2024)5、《公路工程施工安全技术规程》(JTJ076-1995)三、工程概况本合同段起点桩号 K54+970,终点桩号为 K60+000,路线长度 5.03km,沿途经石头屋、潭应、大石坑、新栗等行政村,在榃滨镇的石灰凹附近设榃滨立交(连接国道 G324),然后跨越国道 G324。路线走向呈南东~北西走向,本合同段桥梁包括船地大桥、榃滨立交主线桥、榃滨镇跨线桥、石头屋大桥、潭应大桥、大石大桥、新栗大桥、车厂垌大桥等,共设桥梁2657.5m/8 座,榃滨立交 D、E 匝道桥 2 座。桥梁桩基共 588 根,桩径有φ1.3、φ1.4、φ1.5、φ1.6、φ1.8、φ2.0、φ2.2 不等,具体分布如下:1、船地大桥本桥桩径有 φ1.5m(15 根)、φ1.8m(47 根)、φ2.0m(13 根)、φ2.2m(6 根),设计桩长最长为 44.5 米,全桥共 81 根桩。2、榃滨立交主线桥及D、E匝道桥主线...
