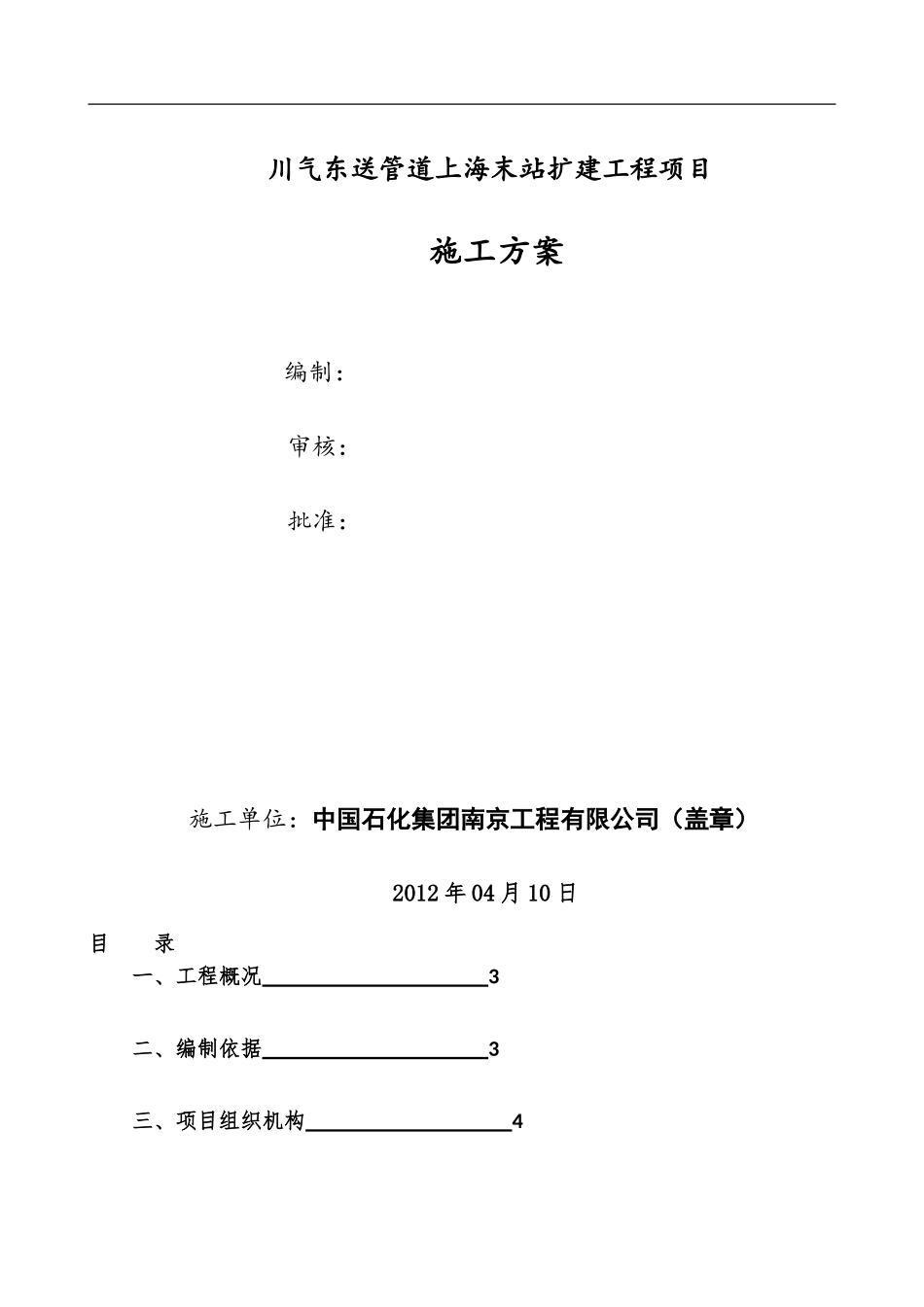

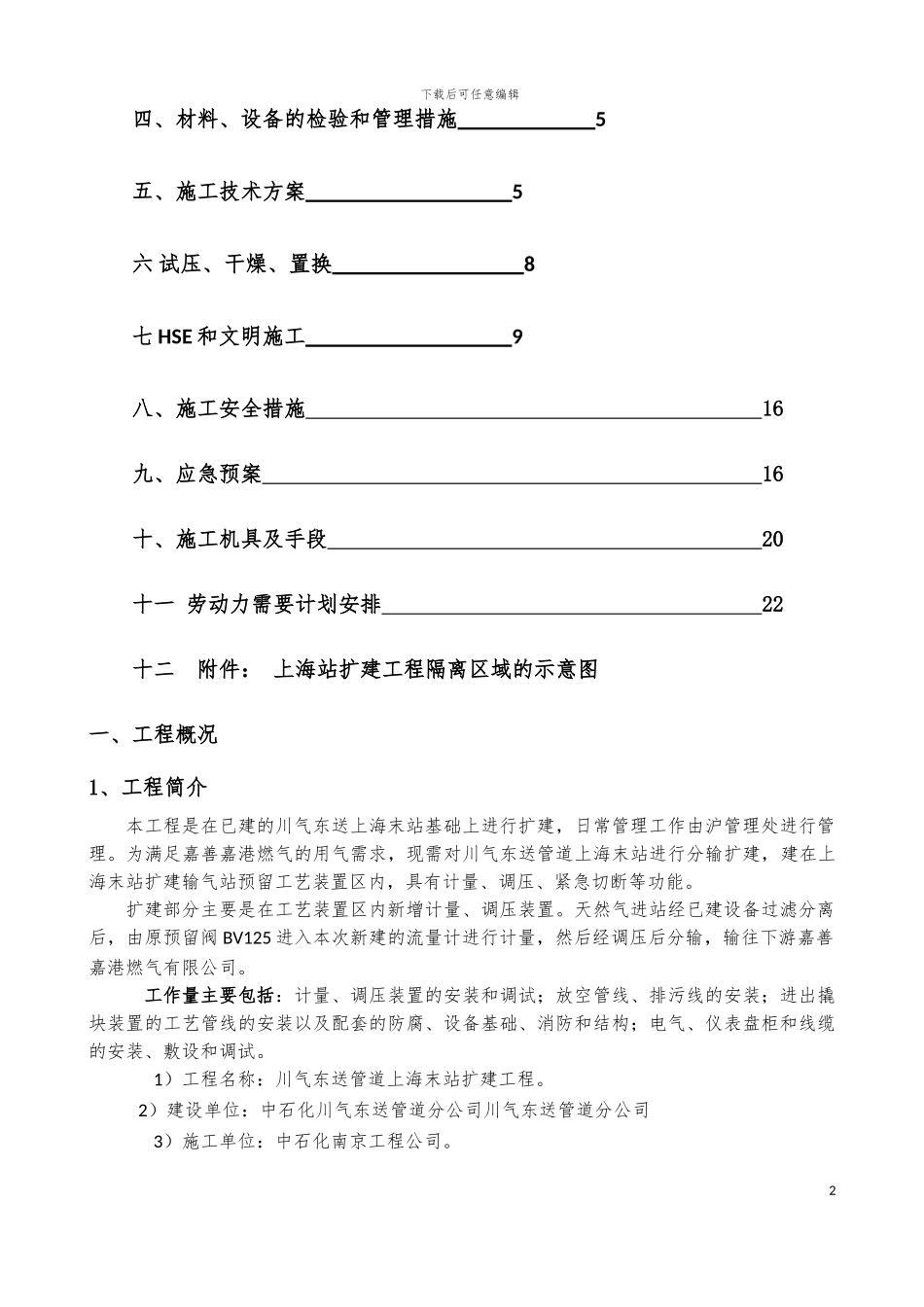

川气东送管道上海末站扩建工程项目施工方案 编制： 审核： 批准： 施工单位：中国石化集团南京工程有限公司（盖章）2012 年 04 月 10 日目 录一、工程概况 3二、编制依据 3三、项目组织机构 4下载后可任意编辑四、材料、设备的检验和管理措施 5五、施工技术方案 5六 试压、干燥、置换 8七 HSE 和文明施工 9八、施工安全措施 16九、应急预案 16十、施工机具及手段 20十一 劳动力需要计划安排 22十二 附件： 上海站扩建工程隔离区域的示意图一、工程概况1、工程简介本工程是在已建的川气东送上海末站基础上进行扩建，日常管理工作由沪管理处进行管理。为满足嘉善嘉港燃气的用气需求，现需对川气东送管道上海末站进行分输扩建，建在上海末站扩建输气站预留工艺装置区内，具有计量、调压、紧急切断等功能。扩建部分主要是在工艺装置区内新增计量、调压装置。天然气进站经已建设备过滤分离后，由原预留阀 BV125 进入本次新建的流量计进行计量，然后经调压后分输，输往下游嘉善嘉港燃气有限公司。工作量主要包括：计量、调压装置的安装和调试；放空管线、排污线的安装；进出撬块装置的工艺管线的安装以及配套的防腐、设备基础、消防和结构；电气、仪表盘柜和线缆的安装、敷设和调试。1）工程名称：川气东送管道上海末站扩建工程。 2）建设单位：中石化川气东送管道分公司川气东送管道分公司3）施工单位：中石化南京工程公司。2下载后可任意编辑施工工期：计划 2024 年 4 月 11 日开工,2024 年 4 月 30 日完工。2、工程特点1）在运行装置区域内施工，施工中要特别做好防火防电措施。施工时需设立安全围护，施工时严格根据输气站及行业要求动火动电，严格按川气东送业主要求办理相关手续进行施工。2）本工程工程量主要有土建、工艺、设备、电气、仪表、消防。3）撬装设备的吊装。二、编制依据1.《石油天然气站内工艺管道工程施工法律规范》GB 50540-20242.《石油天然气建设工程施工质量验收法律规范站内工艺管道工程》SY 4203-20003.《石油天然气钢制管道无损检测》SY/T 4109-20244.《钢质管道焊接及验收》SY/T 4103-20245.《现场设备、工业管道焊接工程施工及验收法律规范》GB 50236-20246.《石油天然气金属管道焊接工艺评定》SY/T 0452-20247.《石油化工异种钢焊接规程》SH/T 3526-20248.《油气田地面管线和设备涂色标准》SY 0043-20249.《自动化仪表工程施工及验收法律规范》 GB 50093-202410.《涂...
