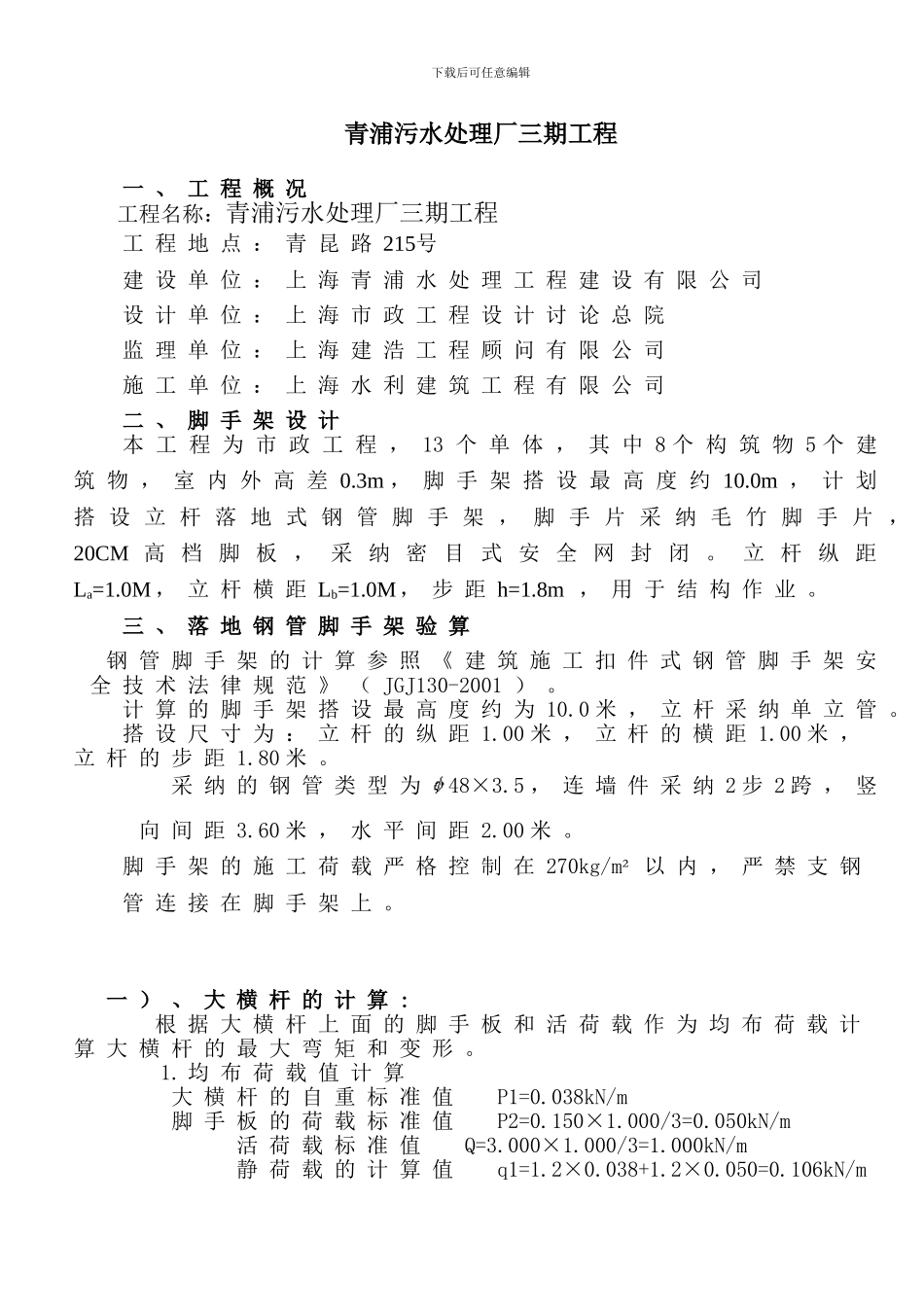

下载后可任意编辑青浦污水处理厂三期工程 一 、 工 程 概 况工程名称：青浦污水处理厂三期工程工 程 地 点 ： 青 昆 路 215号建 设 单 位 ： 上 海 青 浦 水 处 理 工 程 建 设 有 限 公 司设 计 单 位 ： 上 海 市 政 工 程 设 计 讨 论 总 院监 理 单 位 ： 上 海 建 浩 工 程 顾 问 有 限 公 司施 工 单 位 ： 上 海 水 利 建 筑 工 程 有 限 公 司二 、 脚 手 架 设 计本 工 程 为 市 政 工 程 ， 13 个 单 体 ， 其 中 8 个 构 筑 物 5 个 建筑 物 ， 室 内 外 高 差 0.3m ， 脚 手 架 搭 设 最 高 度 约 10.0m ， 计 划搭 设 立 杆 落 地 式 钢 管 脚 手 架 ， 脚 手 片 采 纳 毛 竹 脚 手 片 ，20CM 高 档 脚 板 ， 采 纳 密 目 式 安 全 网 封 闭 。 立 杆 纵 距La=1.0M ， 立 杆 横 距 Lb=1.0M， 步 距 h=1.8m ， 用 于 结 构 作 业 。三 、 落 地 钢 管 脚 手 架 验 算 钢 管 脚 手 架 的 计 算 参 照 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安全 技 术 法 律 规 范 》 （ JGJ130-2001 ） 。 计 算 的 脚 手 架 搭 设 最 高 度 约 为 10.0 米 ， 立 杆 采 纳 单 立 管 。 搭 设 尺 寸 为 ： 立 杆 的 纵 距 1.00 米 ， 立 杆 的 横 距 1.00 米 ，立 杆 的 步 距 1.80 米 。 采 纳 的 钢 管 类 型 为48×3.5 ， 连 墙 件 采 纳 2 步 2 跨 ， 竖向 间 距 3.60 米 ， 水 平 间 距 2.00 米 。脚 手 架 的 施 工 荷 载 严 格 控 制 在 270kg/m² 以 内 ， 严 禁 支 钢管 连 接 在 脚 手 架 上 。 一 ） 、 大 横 杆 的 计 算 : 根 据 大 横 杆 上 面 的 脚 手 板 和 活 荷 载 作 为 均 布 荷 载 计算 大 横 杆 的 最 大 弯 矩 和 变 形 。 1. 均 布 荷 载 值 计 算 大 横 杆 的 自 重 标 准 值 P1=0.038kN/m 脚 手 板 的 荷 载 标 准 值 P2=0.150×1.000/3=0.050kN/m 活 荷 载 标 准 值 Q=3.000×1.000/3=1.000kN/m 静 荷 载 的 计 算 值 q1=1.2×0.038+1.2×0.050=0.106...
