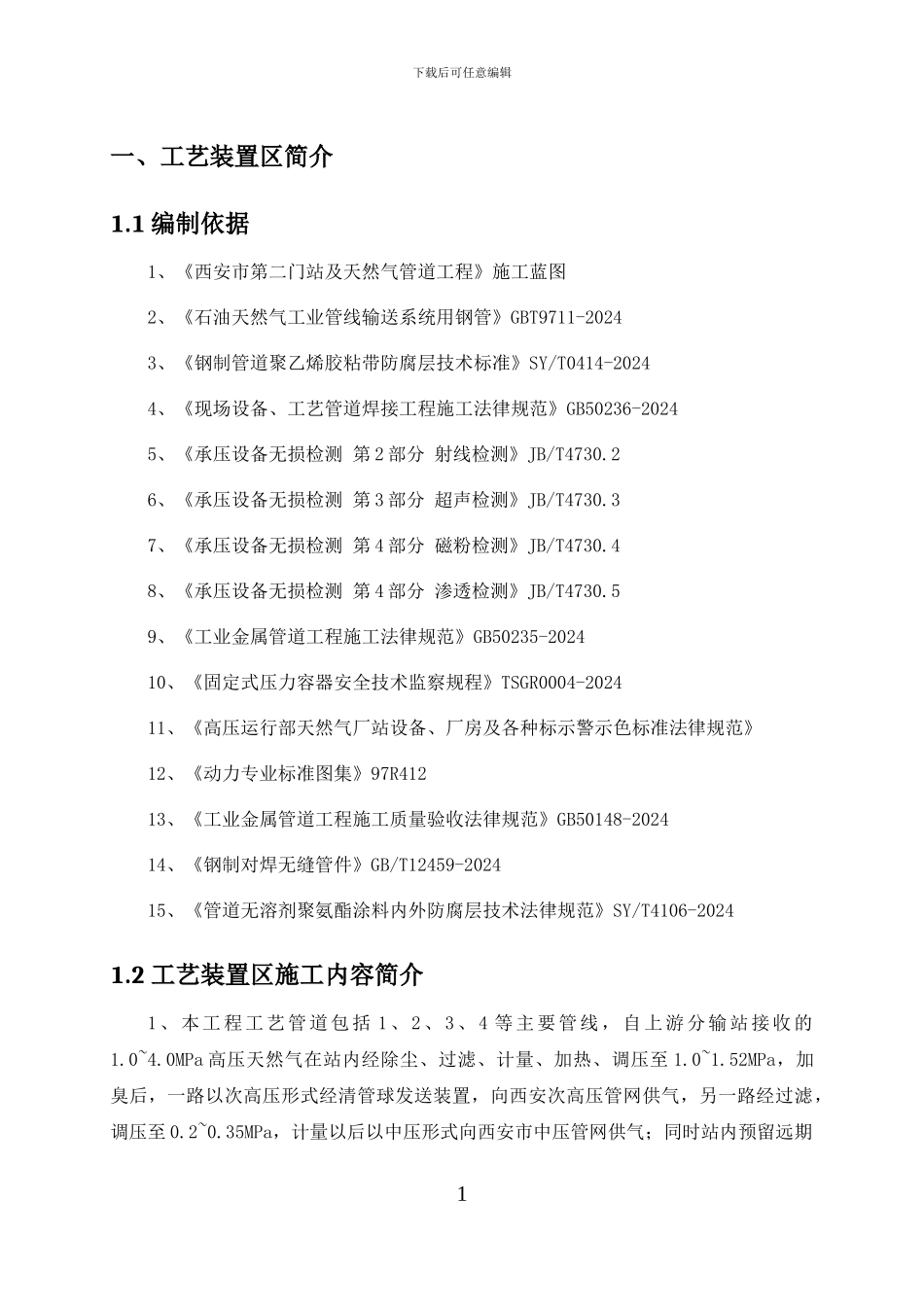

下载后可任意编辑一、工艺装置区简介1.1 编制依据1、《西安市第二门站及天然气管道工程》施工蓝图2、《石油天然气工业管线输送系统用钢管》GBT9711-20243、《钢制管道聚乙烯胶粘带防腐层技术标准》SY/T0414-20244、《现场设备、工艺管道焊接工程施工法律规范》GB50236-2024 5、《承压设备无损检测 第 2 部分 射线检测》JB/T4730.26、《承压设备无损检测 第 3 部分 超声检测》JB/T4730.37、《承压设备无损检测 第 4 部分 磁粉检测》JB/T4730.48、《承压设备无损检测 第 4 部分 渗透检测》JB/T4730.59、《工业金属管道工程施工法律规范》GB50235-202410、《固定式压力容器安全技术监察规程》TSGR0004-202411、《高压运行部天然气厂站设备、厂房及各种标示警示色标准法律规范》12、《动力专业标准图集》97R41213、《工业金属管道工程施工质量验收法律规范》GB50148-202414、《钢制对焊无缝管件》GB/T12459-202415、《管道无溶剂聚氨酯涂料内外防腐层技术法律规范》SY/T4106-20241.2 工艺装置区施工内容简介1 、本工程工艺管道包括 1 、 2、 3、4 等主要管线，自上游分输站接收的1.0~4.0MPa 高压天然气在站内经除尘、过滤、计量、加热、调压至 1.0~1.52MPa，加臭后，一路以次高压形式经清管球发送装置，向西安次高压管网供气，另一路经过滤，调压至 0.2~0.35MPa，计量以后以中压形式向西安市中压管网供气；同时站内预留远期1下载后可任意编辑高压受气、供气系统。敷设方式为架空与直埋相结合，管道延长米约 1020 余米，焊接量 6400 余 DIN。主要材质包括 L415 及 L290、其中 L290 的占 74%，L415 占 26%，埋地管道占总管道的 33%，固定墩 3 个，地上管道占总管道的 67%，管道滑动支架 50 个，阀门支墩 64 个。2、我单位负责合同施工范围内的管道及相应组成件的安装、阀门的各项试验、管道组成件的检验试验、压力管道安装告知及监检、管道的吹扫、水冲洗、压力试验等相关工作内容。二 、安全措施2.1 安全管理措施1、开工前根据安全管理总目标进行目标的分解，明确责任人及相关安全管理制度；组织开展危险源辨识，制定有针对性的安全技术措施，措施的实施并须有方案、验收过程、实施过程等。2、本工程重点及关键控制部位有：坠落、触电、火灾、机械设备损害、设备吊装等。3、不同的阶段管理重点不同：进场前主要是大型机械安全防护、临时消防水设施、临电设施的安装与验收；施工中主要是临时用电设施...
