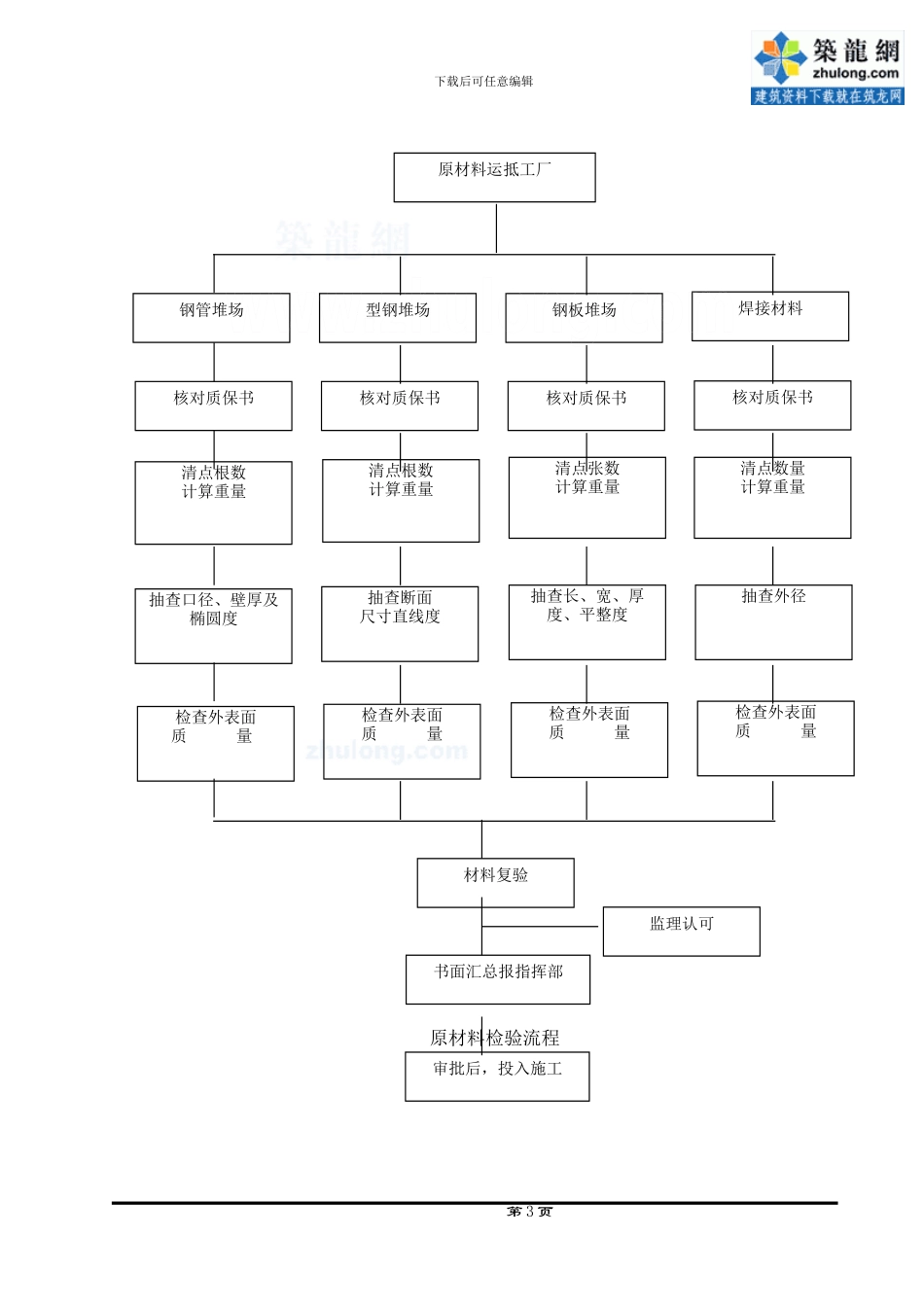

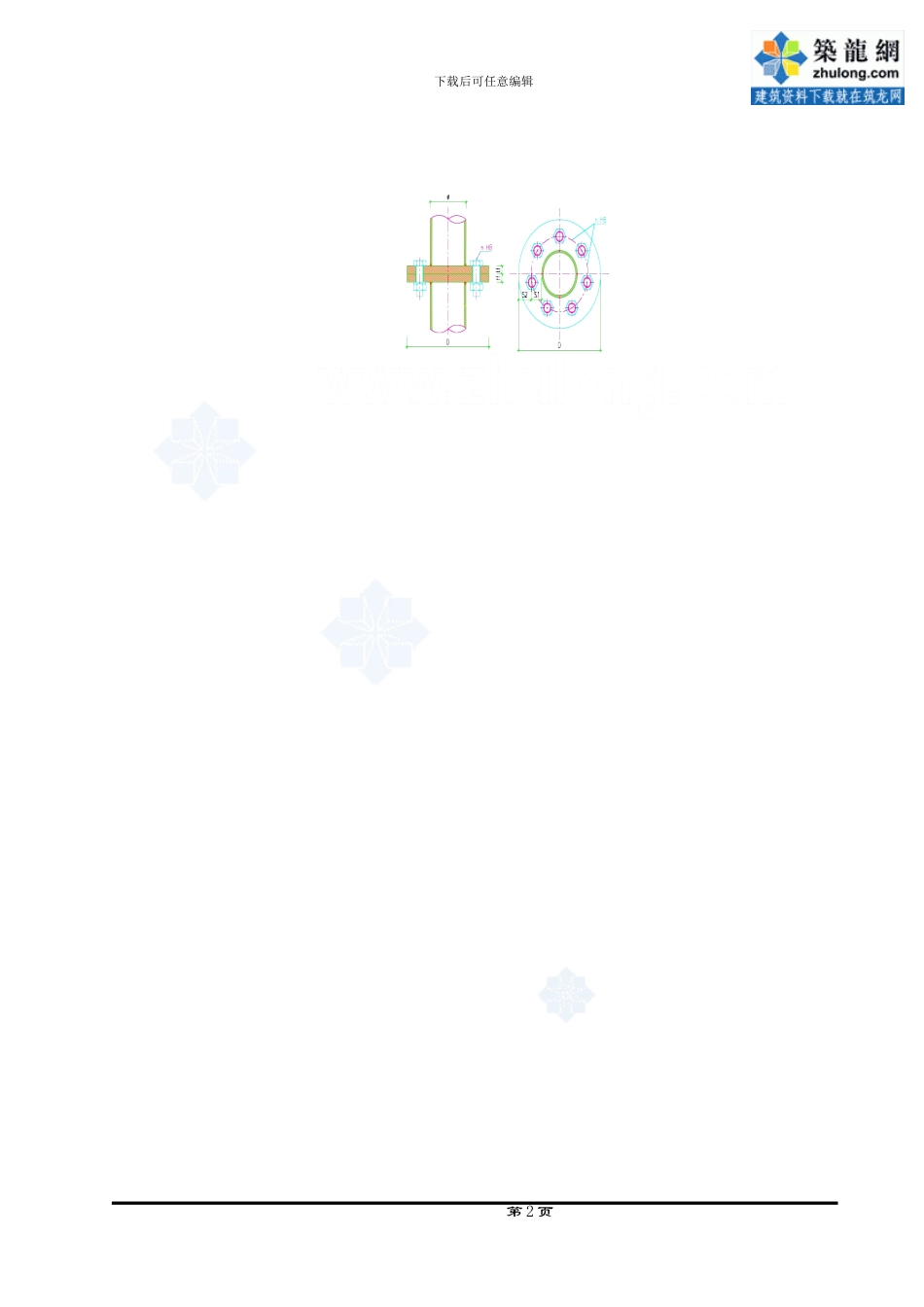

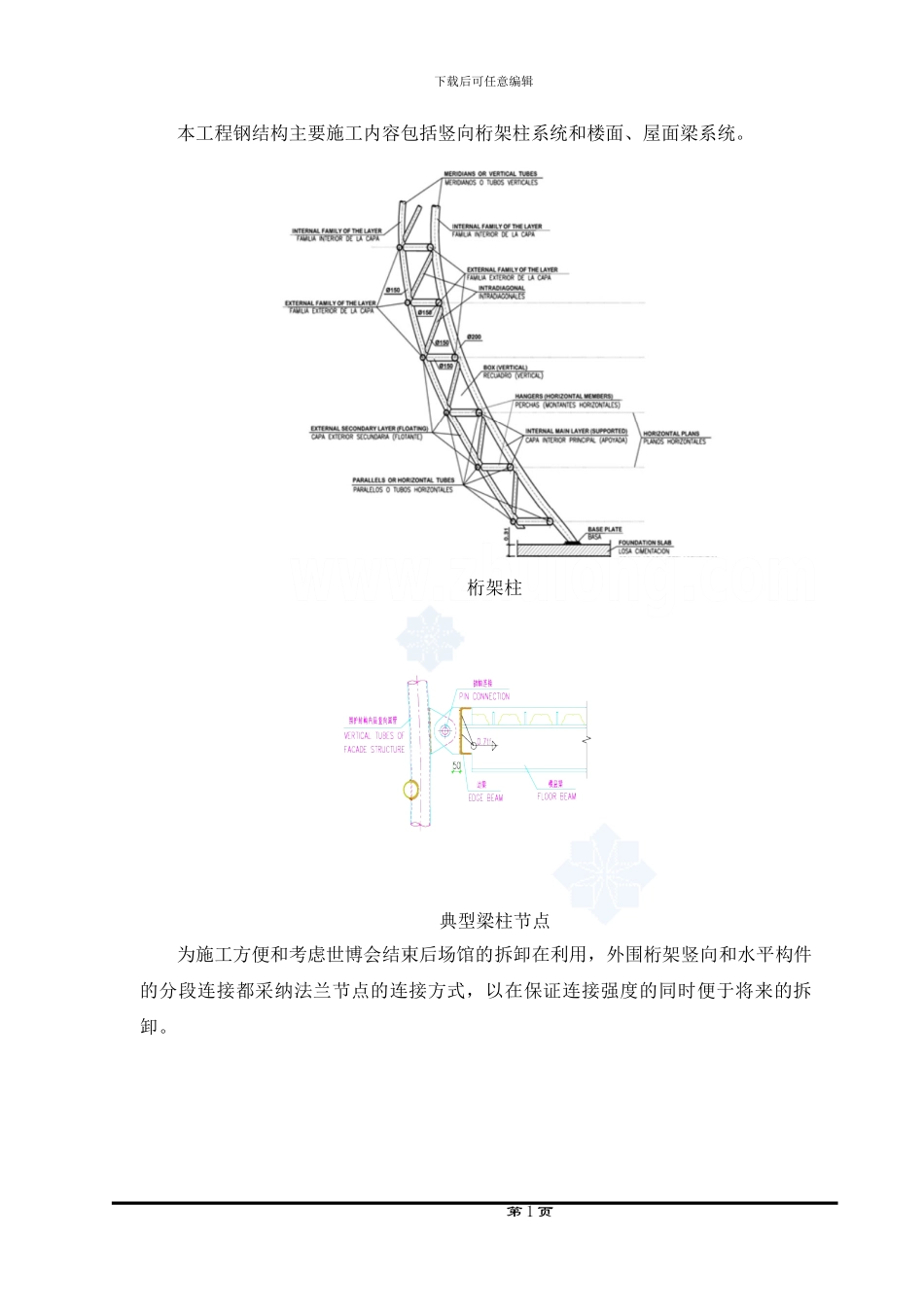

下载后可任意编辑本工程钢结构主要施工内容包括竖向桁架柱系统和楼面、屋面梁系统。桁架柱典型梁柱节点为施工方便和考虑世博会结束后场馆的拆卸在利用,外围桁架竖向和水平构件的分段连接都采纳法兰节点的连接方式,以在保证连接强度的同时便于将来的拆卸。 第 1 页下载后可任意编辑 第 2 页下载后可任意编辑原材料检验流程 第 3 页原材料运抵工厂型钢堆场钢管堆场钢板堆场核对质保书核对质保书核对质保书清点根数计算重量检查外表面质 量 检查外表面质 量检查外表面质 量材料复验书面汇总报指挥部审批后,投入施工监理认可焊接材料核对质保书检查外表面质 量清点根数计算重量清点张数计算重量清点数量计算重量抽查口径、壁厚及椭圆度抽查断面尺寸直线度抽查长、宽、厚度、平整度抽查外径下载后可任意编辑二、焊接 H 型钢加工制作方案(一)、焊接 H 型钢加工制作工艺流程 第 4 页下料、切割、坡口下料、切割、坡口H 型钢下料切割H 型钢下料切割表面处理表面处理测量验收测量验收探伤、矫平探伤、矫平外形尺寸检查外形尺寸检查校 正校 正检测、测量检测、测量划线划线焊接工艺评定焊接工艺评定加工工艺方案制定加工工艺方案制定材料复验、预处理材料复验、预处理放样划线放样划线钢板探伤、矫平钢板探伤、矫平翼缘板、腹板组装翼缘板、腹板组装埋弧自动焊接埋弧自动焊接过程监测过程监测矫正矫正坡口,摩擦面处理坡口,摩擦面处理外形尺寸检查测量外形尺寸检查测量校 正校 正拼装、焊接、矫正拼装、焊接、矫正下载后可任意编辑 第 5 页下载后可任意编辑(二)、焊接 H 型钢制作工艺1、拼板钢板下料前,一般应进行长度方向拼板,钢板拼接一般只进行长度方向拼接,拼缝的焊接一般采纳龙门埋弧焊或小车式埋弧自动焊。2、钢板矫平下料切割前需要对进行矫平,采纳矫平机对钢板进行矫平,矫平的目的是消除钢板的残余变形和减少轧制内应力,从而减少制造过程中的变形。钢 板 矫平机3、下料切割下料切割采纳数控自动火焰切割下料;钢板还必须进行检验和探伤,确认合格后才准切割。为保证切割板材的边缘质量,防止产生条料的变形,不产生难以修复的侧向弯曲,从板两面同时垂直下料,使板的两边同时受热。数控切割机 第 6 页钢板坡口下载后可任意编辑三、钢管桁架加工制作方案(一)、钢管相贯面切割钢管相贯线切割的质量好坏是保证本工程制作质量的基本前提条件,由于本工程的钢管直径中等,需要相贯线切割的钢管直径...
