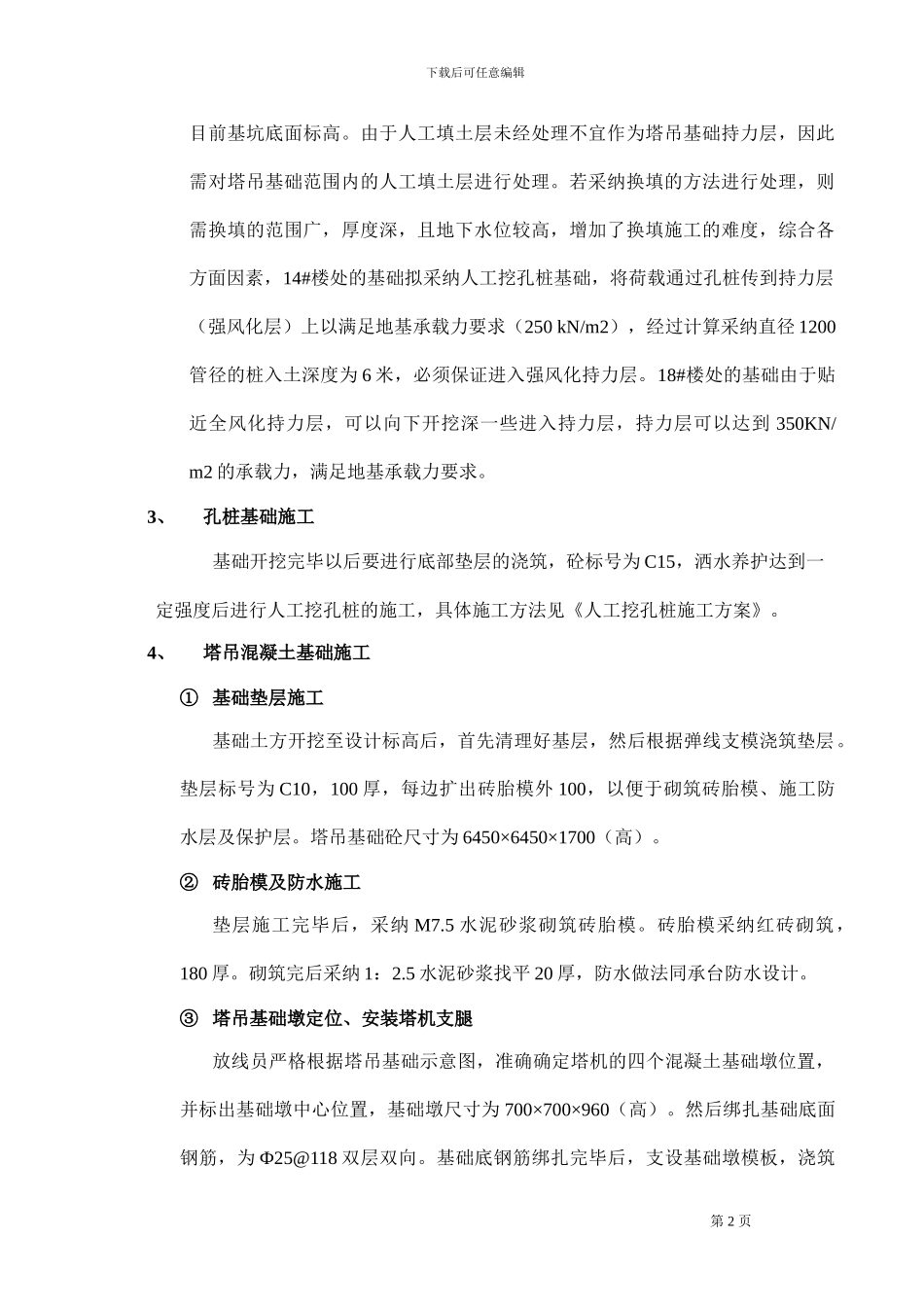

下载后可任意编辑塔吊基础施工方案一、工程概况拟建的东部阳光花园场地位于惠阳市东联大道南，西二大道以北，东新路以东，大亚湾大道以西。拟建项目为一住宅小区，共 6 栋，高层共 3 栋，高度约为75～100 ｍ，均有一层地下室；多层共 17 栋，均有一层地下室。一期工程总建筑面积为 80000 平方米。地下室东西长为 107 米，南北长为 191 米，考虑到地下室的施工面积比较广，为了有效的利用塔吊作业面，经综合考虑，分别在 14 栋的南边及 18 栋的西北角设置塔吊，具体位置详见塔吊平面布置图。二、塔吊安装数量与定位地下室东西长为 107 米，南北长为 191 米，考虑到地下室的施工面积比较广，为了有效的利用塔吊作业面，经综合考虑，分别在 14 栋的南边及 18 栋的西北角设置 C6018 塔吊，臂长分别为 60 米，14#和 18 号塔吊基础顶标高分别为 29.355m和 29.512（绝对标高），具体位置详见塔吊平面布置图。三、塔吊基础施工流程1、施工放线放线员根据预定的塔吊放置位置准确在现场确定塔吊基础，并洒上白灰做好标记。位置确定后须通知技术员对现场塔吊设置位置进行复核，无误后方可进行塔吊基础土方施工。塔吊基础土方放坡为 1：0.75。2、塔吊基础标高 本工程塔吊布置位于岩土工程勘察第 52、76 号勘探点包围的区域范围内，根据岩土工程勘察报告，基坑内表层为人工填土，其中第 52、76 号勘探点的人工填土层厚度范围为 2.0m~5.0m，差异较大，地下水位标高在 30.03～32.89 范围，接近第 1 页下载后可任意编辑目前基坑底面标高。由于人工填土层未经处理不宜作为塔吊基础持力层，因此需对塔吊基础范围内的人工填土层进行处理。若采纳换填的方法进行处理，则需换填的范围广，厚度深，且地下水位较高，增加了换填施工的难度，综合各方面因素，14#楼处的基础拟采纳人工挖孔桩基础，将荷载通过孔桩传到持力层（强风化层）上以满足地基承载力要求（250 kN/m2），经过计算采纳直径 1200管径的桩入土深度为 6 米，必须保证进入强风化持力层。18#楼处的基础由于贴近全风化持力层，可以向下开挖深一些进入持力层，持力层可以达到 350KN/ m2 的承载力，满足地基承载力要求。3、孔桩基础施工基础开挖完毕以后要进行底部垫层的浇筑，砼标号为 C15，洒水养护达到一定强度后进行人工挖孔桩的施工，具体施工方法见《人工挖孔桩施工方案》。4、塔吊混凝土基础施工① 基础垫层施工基础土方开挖至设计标高后，首先清理...
