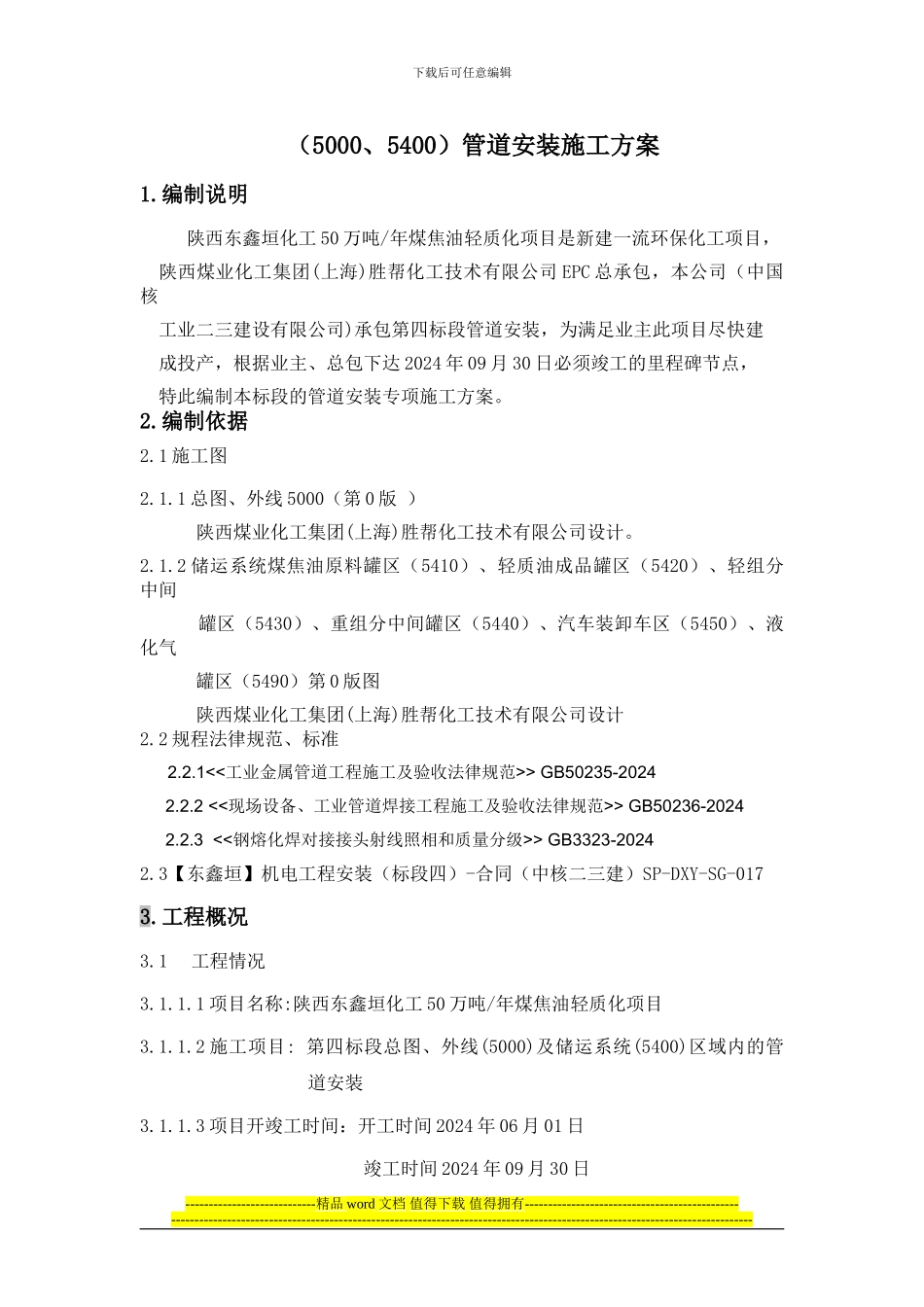

下载后可任意编辑 （5000、5400）管道安装施工方案1.编制说明陕西东鑫垣化工 50 万吨/年煤焦油轻质化项目是新建一流环保化工项目，陕西煤业化工集团(上海)胜帮化工技术有限公司 EPC 总承包，本公司（中国核工业二三建设有限公司)承包第四标段管道安装，为满足业主此项目尽快建成投产，根据业主、总包下达 2024 年 09 月 30 日必须竣工的里程碑节点，特此编制本标段的管道安装专项施工方案。2.编制依据2.1 施工图2.1.1 总图、外线 5000（第 0 版 ） 陕西煤业化工集团(上海)胜帮化工技术有限公司设计。2.1.2 储运系统煤焦油原料罐区（5410）、轻质油成品罐区（5420）、轻组分中间 罐区（5430）、重组分中间罐区（5440）、汽车装卸车区（5450）、液化气 罐区（5490）第 0 版图 陕西煤业化工集团(上海)胜帮化工技术有限公司设计2.2 规程法律规范、标准2.2.1<<工业金属管道工程施工及验收法律规范>> GB50235-20242.2.2 <<现场设备、工业管道焊接工程施工及验收法律规范>> GB50236-20242.2.3 <<钢熔化焊对接接头射线照相和质量分级>> GB3323-20242.3【东鑫垣】机电工程安装（标段四）-合同（中核二三建）SP-DXY-SG-017 3.工程概况3.1 工程情况3.1.1.1 项目名称:陕西东鑫垣化工 50 万吨/年煤焦油轻质化项目3.1.1.2 施工项目: 第四标段总图、外线(5000)及储运系统(5400)区域内的管道安装 3.1.1.3 项目开竣工时间：开工时间 2024 年 06 月 01 日 竣工时间 2024 年 09 月 30 日----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3.1.2 主要技术参数本标段工艺及热力管道均为 DN600 及以下中、低压碳钢管道，最大试压压力（水压）2.0MPa3.1.3 技术难点重点3.1.3.1 本标段工程的管道安装施工作业面大，临时电缆敷设较长，二级分配箱、三级开关箱使用较多。电压损失大，焊机按焊接工艺评定规定值设置有一定偏差，对工程进度造成很大影响。3.1.3.2 管廊上钢管安装与本司承包专业（电仪）分部分项及其他承包单位有交叉施工现象。3.2 现场情况3.2.1 当地气象条件3.2.1．1 气候特征：府谷县庙沟门属于中温带半干旱大陆性季风气候，冬季寒冷干燥，多西北风，气温低，降水量少；夏季炎...
