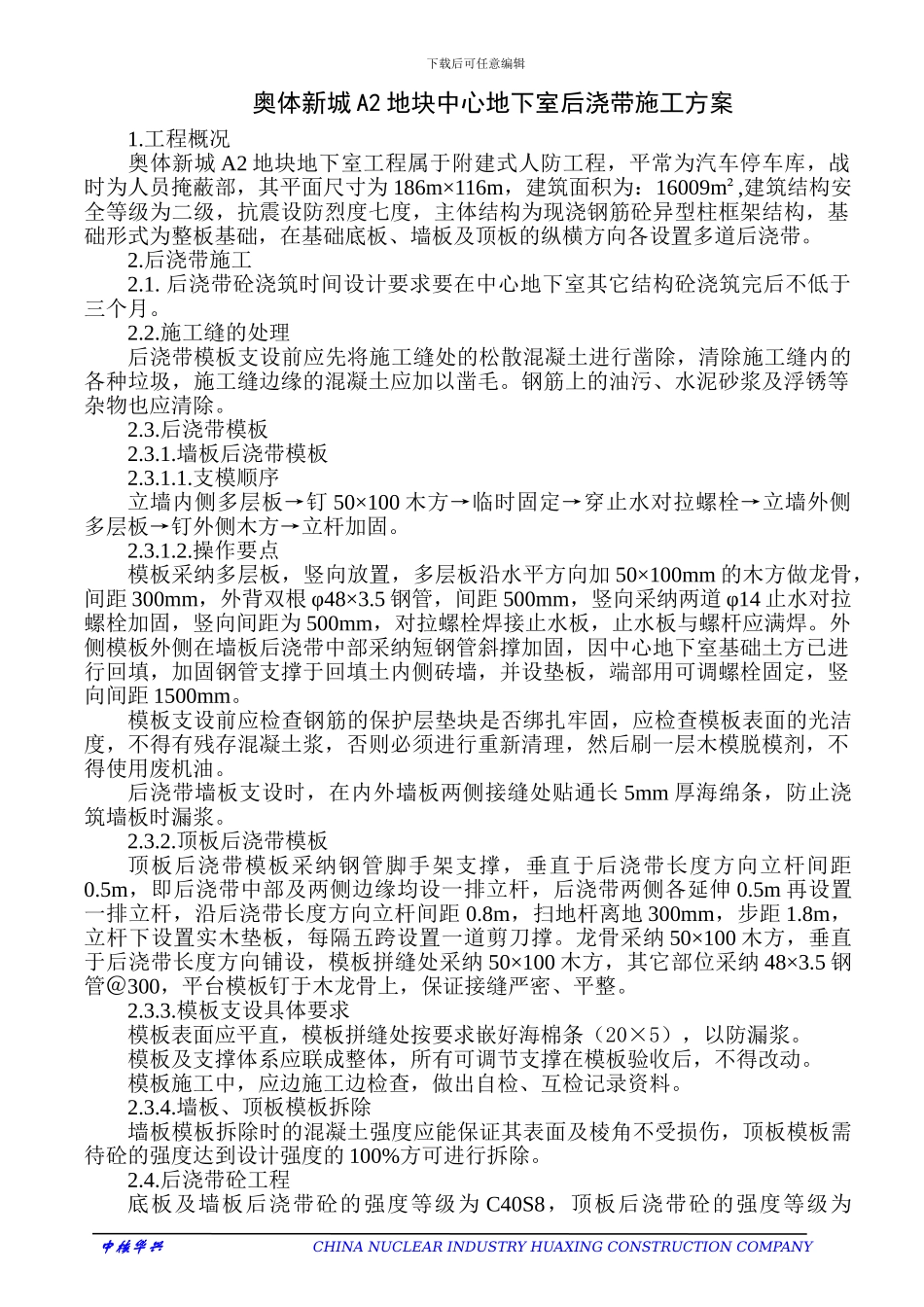

下载后可任意编辑奥体新城 A2 地块中心地下室后浇带施工方案1.工程概况奥体新城 A2 地块地下室工程属于附建式人防工程，平常为汽车停车库，战时为人员掩蔽部，其平面尺寸为 186m×116m，建筑面积为：16009m²,建筑结构安全等级为二级，抗震设防烈度七度，主体结构为现浇钢筋砼异型柱框架结构，基础形式为整板基础，在基础底板、墙板及顶板的纵横方向各设置多道后浇带。2.后浇带施工2.1. 后浇带砼浇筑时间设计要求要在中心地下室其它结构砼浇筑完后不低于三个月。2.2.施工缝的处理后浇带模板支设前应先将施工缝处的松散混凝土进行凿除，清除施工缝内的各种垃圾，施工缝边缘的混凝土应加以凿毛。钢筋上的油污、水泥砂浆及浮锈等杂物也应清除。2.3.后浇带模板2.3.1.墙板后浇带模板2.3.1.1.支模顺序立墙内侧多层板→钉 50×100 木方→临时固定→穿止水对拉螺栓→立墙外侧多层板→钉外侧木方→立杆加固。2.3.1.2.操作要点模板采纳多层板，竖向放置，多层板沿水平方向加 50×100mm 的木方做龙骨，间距 300mm，外背双根 φ48×3.5 钢管，间距 500mm，竖向采纳两道 φ14 止水对拉螺栓加固，竖向间距为 500mm，对拉螺栓焊接止水板，止水板与螺杆应满焊。外侧模板外侧在墙板后浇带中部采纳短钢管斜撑加固，因中心地下室基础土方已进行回填，加固钢管支撑于回填土内侧砖墙，并设垫板，端部用可调螺栓固定，竖向间距 1500mm。模板支设前应检查钢筋的保护层垫块是否绑扎牢固，应检查模板表面的光洁度，不得有残存混凝土浆，否则必须进行重新清理，然后刷一层木模脱模剂，不得使用废机油。后浇带墙板支设时，在内外墙板两侧接缝处贴通长 5mm 厚海绵条，防止浇筑墙板时漏浆。2.3.2.顶板后浇带模板顶板后浇带模板采纳钢管脚手架支撑，垂直于后浇带长度方向立杆间距0.5m，即后浇带中部及两侧边缘均设一排立杆，后浇带两侧各延伸 0.5m 再设置一排立杆，沿后浇带长度方向立杆间距 0.8m，扫地杆离地 300mm，步距 1.8m，立杆下设置实木垫板，每隔五跨设置一道剪刀撑。龙骨采纳 50×100 木方，垂直于后浇带长度方向铺设，模板拼缝处采纳 50×100 木方，其它部位采纳 48×3.5 钢管＠300，平台模板钉于木龙骨上，保证接缝严密、平整。2.3.3.模板支设具体要求模板表面应平直，模板拼缝处按要求嵌好海棉条（20×5），以防漏浆。模板及支撑体系应联成整体，所有可调节支撑在模板验收后，不得改动。模板施工中，应边施工边检查，做出自检、互检...
