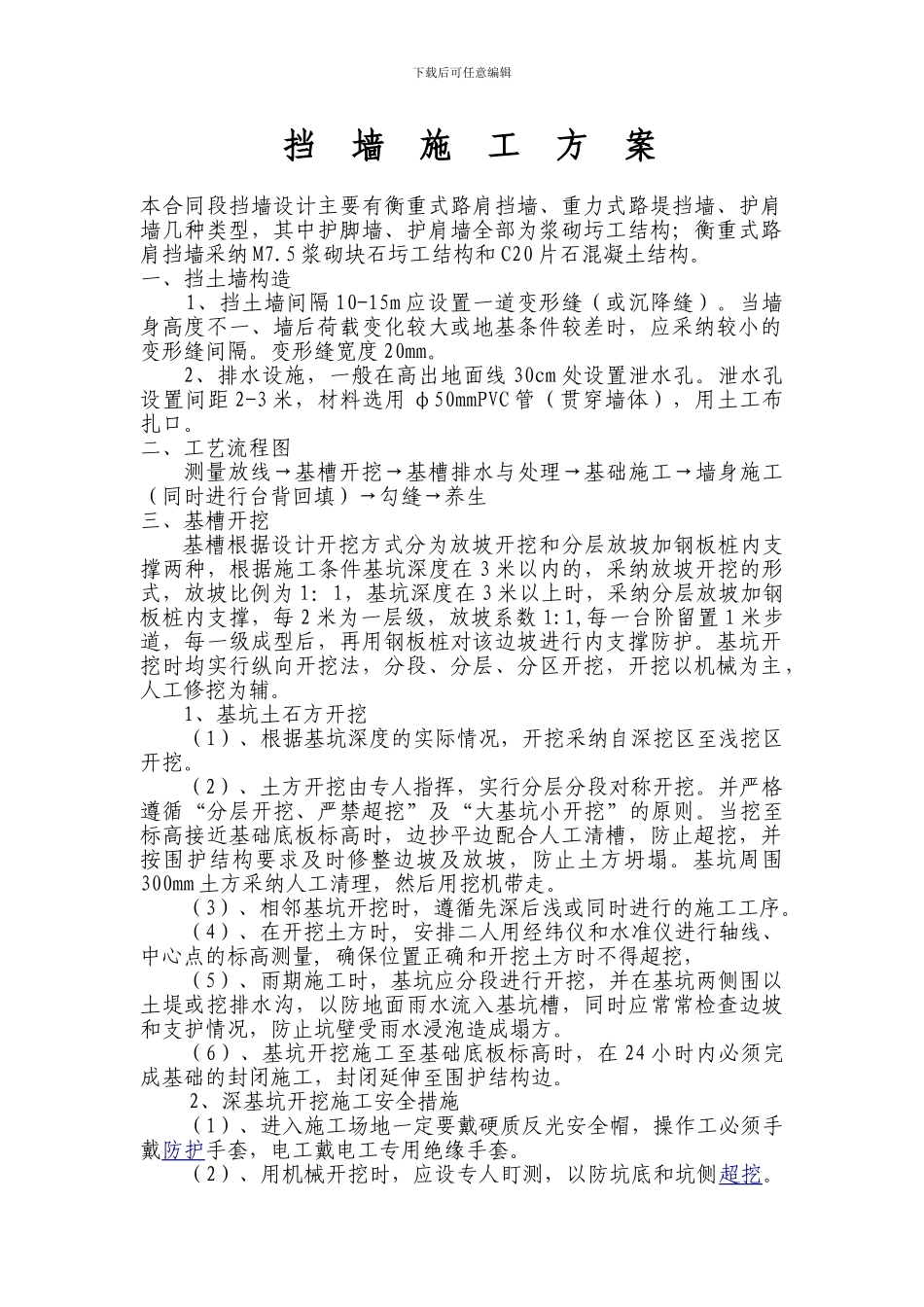

下载后可任意编辑 挡 墙 施 工 方 案 本合同段挡墙设计主要有衡重式路肩挡墙、重力式路堤挡墙、护肩墙几种类型，其中护脚墙、护肩墙全部为浆砌圬工结构；衡重式路肩挡墙采纳 M7.5 浆砌块石圬工结构和 C20 片石混凝土结构。一、挡土墙构造 1、挡土墙间隔 10-15m 应设置一道变形缝（或沉降缝）。当墙身高度不一、墙后荷载变化较大或地基条件较差时，应采纳较小的变形缝间隔。变形缝宽度 20mm。2、排水设施，一般在高出地面线 30cm 处设置泄水孔。泄水孔设置间距 2-3 米，材料选用 φ50mmPVC 管（贯穿墙体），用土工布扎口。二、工艺流程图 测量放线→基槽开挖→基槽排水与处理→基础施工→墙身施工（同时进行台背回填）→勾缝→养生三、基槽开挖基槽根据设计开挖方式分为放坡开挖和分层放坡加钢板桩内支撑两种，根据施工条件基坑深度在 3 米以内的，采纳放坡开挖的形式，放坡比例为 1：1，基坑深度在 3 米以上时，采纳分层放坡加钢板桩内支撑，每 2 米为一层级，放坡系数 1:1,每一台阶留置 1 米步道，每一级成型后，再用钢板桩对该边坡进行内支撑防护。基坑开挖时均实行纵向开挖法，分段、分层、分区开挖，开挖以机械为主，人工修挖为辅。1、基坑土石方开挖 （1）、根据基坑深度的实际情况，开挖采纳自深挖区至浅挖区开挖。（2）、土方开挖由专人指挥，实行分层分段对称开挖。并严格遵循“分层开挖、严禁超挖”及“大基坑小开挖”的原则。当挖至标高接近基础底板标高时，边抄平边配合人工清槽，防止超挖，并按围护结构要求及时修整边坡及放坡，防止土方坍塌。基坑周围300mm 土方采纳人工清理，然后用挖机带走。（3）、相邻基坑开挖时，遵循先深后浅或同时进行的施工工序。（4）、在开挖土方时, 安排二人用经纬仪和水准仪进行轴线、中心点的标高测量, 确保位置正确和开挖土方时不得超挖，（5）、雨期施工时，基坑应分段进行开挖，并在基坑两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应常常检查边坡和支护情况，防止坑壁受雨水浸泡造成塌方。（6）、基坑开挖施工至基础底板标高时，在 24 小时内必须完成基础的封闭施工，封闭延伸至围护结构边。 2、深基坑开挖施工安全措施 （1）、进入施工场地一定要戴硬质反光安全帽，操作工必须手戴防护手套，电工戴电工专用绝缘手套。 （2）、用机械开挖时，应设专人盯测，以防坑底和坑侧超挖。下载后可任意编辑坑底的控制标高应比 （3）、设计标高提高 15－...
