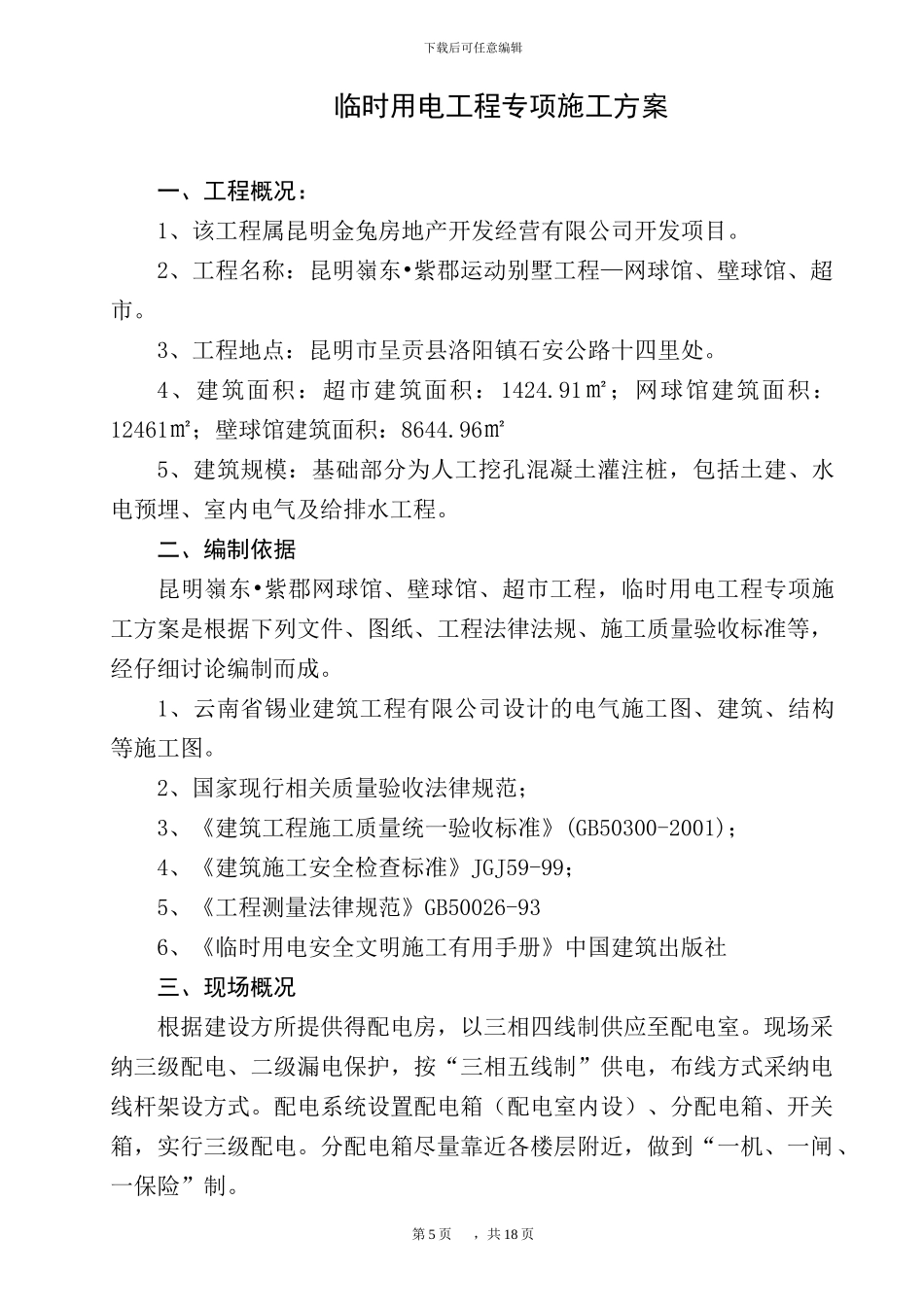

下载后可任意编辑临时用电工程专项施工方案一、工程概况： 1、该工程属昆明金兔房地产开发经营有限公司开发项目。2、工程名称：昆明嶺东•紫郡运动别墅工程—网球馆、壁球馆、超市。3、工程地点：昆明市呈贡县洛阳镇石安公路十四里处。4、建筑面积：超市建筑面积：1424.91㎡；网球馆建筑面积：12461㎡；壁球馆建筑面积：8644.96㎡5、建筑规模：基础部分为人工挖孔混凝土灌注桩，包括土建、水电预埋、室内电气及给排水工程。二、编制依据昆明嶺东•紫郡网球馆、壁球馆、超市工程，临时用电工程专项施工方案是根据下列文件、图纸、工程法律法规、施工质量验收标准等，经仔细讨论编制而成。1、云南省锡业建筑工程有限公司设计的电气施工图、建筑、结构等施工图。2、国家现行相关质量验收法律规范；3、《建筑工程施工质量统一验收标准》(GB50300-2001)；4、《建筑施工安全检查标准》JGJ59-99；5、《工程测量法律规范》GB50026-936、《临时用电安全文明施工有用手册》中国建筑出版社三、现场概况根据建设方所提供得配电房，以三相四线制供应至配电室。现场采纳三级配电、二级漏电保护，按“三相五线制”供电，布线方式采纳电线杆架设方式。配电系统设置配电箱（配电室内设）、分配电箱、开关箱，实行三级配电。分配电箱尽量靠近各楼层附近，做到“一机、一闸、一保险”制。第 5 页 ，共 18 页下载后可任意编辑施工区主分四个回路：一回路至壁球馆钢筋加工厂：主供钢筋制作机具、生活用电、照明；二回路至壁球馆：主供壁球馆施工井子吊、搅拌机、及楼上移动用电配电箱；三回路到网球馆：主供网球馆井子吊、搅拌机、及楼上移动用电配电箱，四回路至超市：主供移动用电配电箱 。四、接地与接零保护系统1．本工程施工现场道路窄小，用电设备较多，用电量大。为防止在 TN-C 三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采纳 TN-S 架电线杆式三相五线接零保护。2．TN-S 三相五线接零保护架设要求①保护零线严禁通过任何开关或熔断器。②保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。③保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电连接，特别注意电箱中防止经过铁质箱体形成电气连接。④每一接地装置的接地线应采纳 2 根及以上导体，在不同点与接地体做电气连接。保护零线的载面积应不小于工作零线的截面积，同时必须满足机械强度的要求。不...
