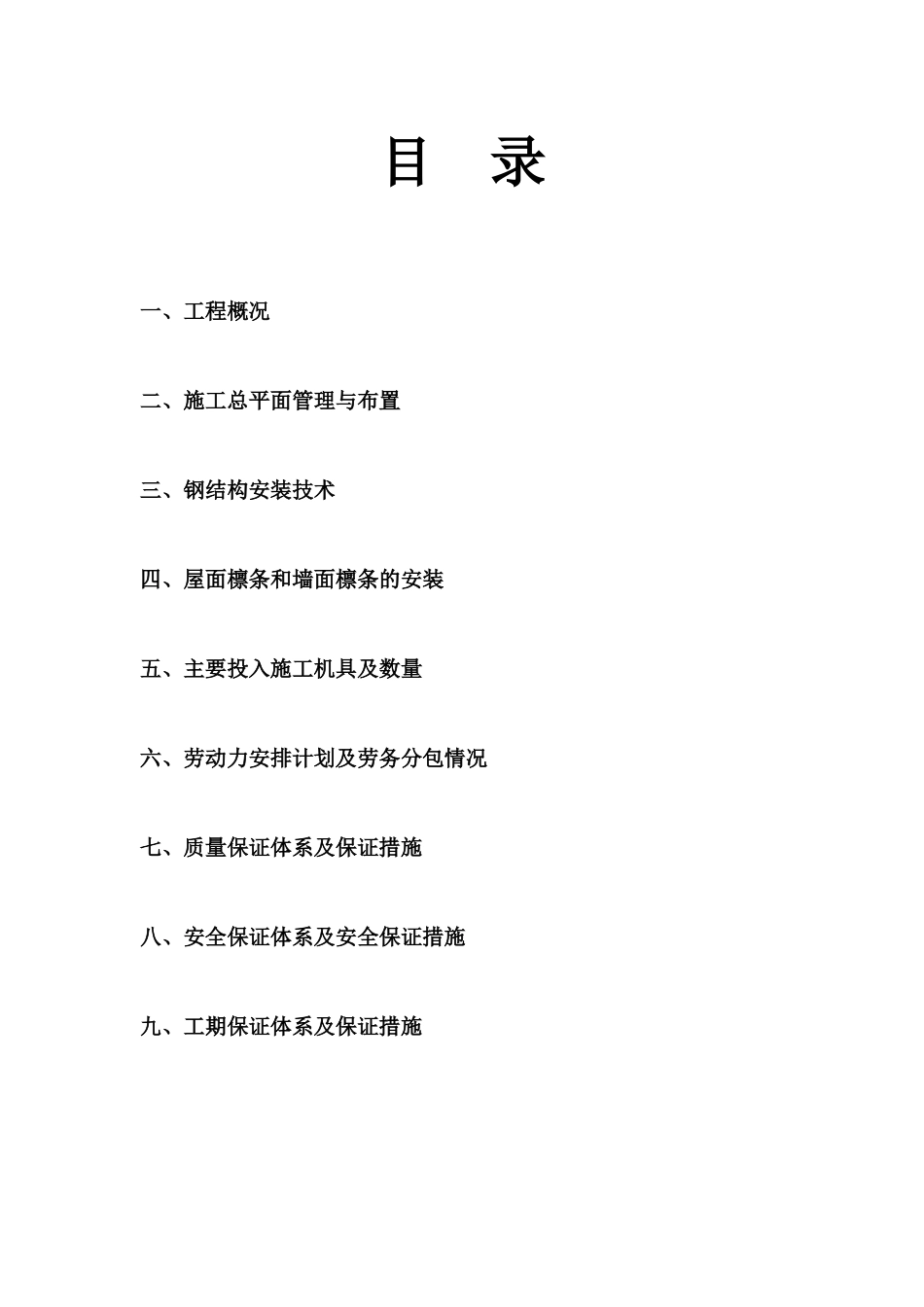

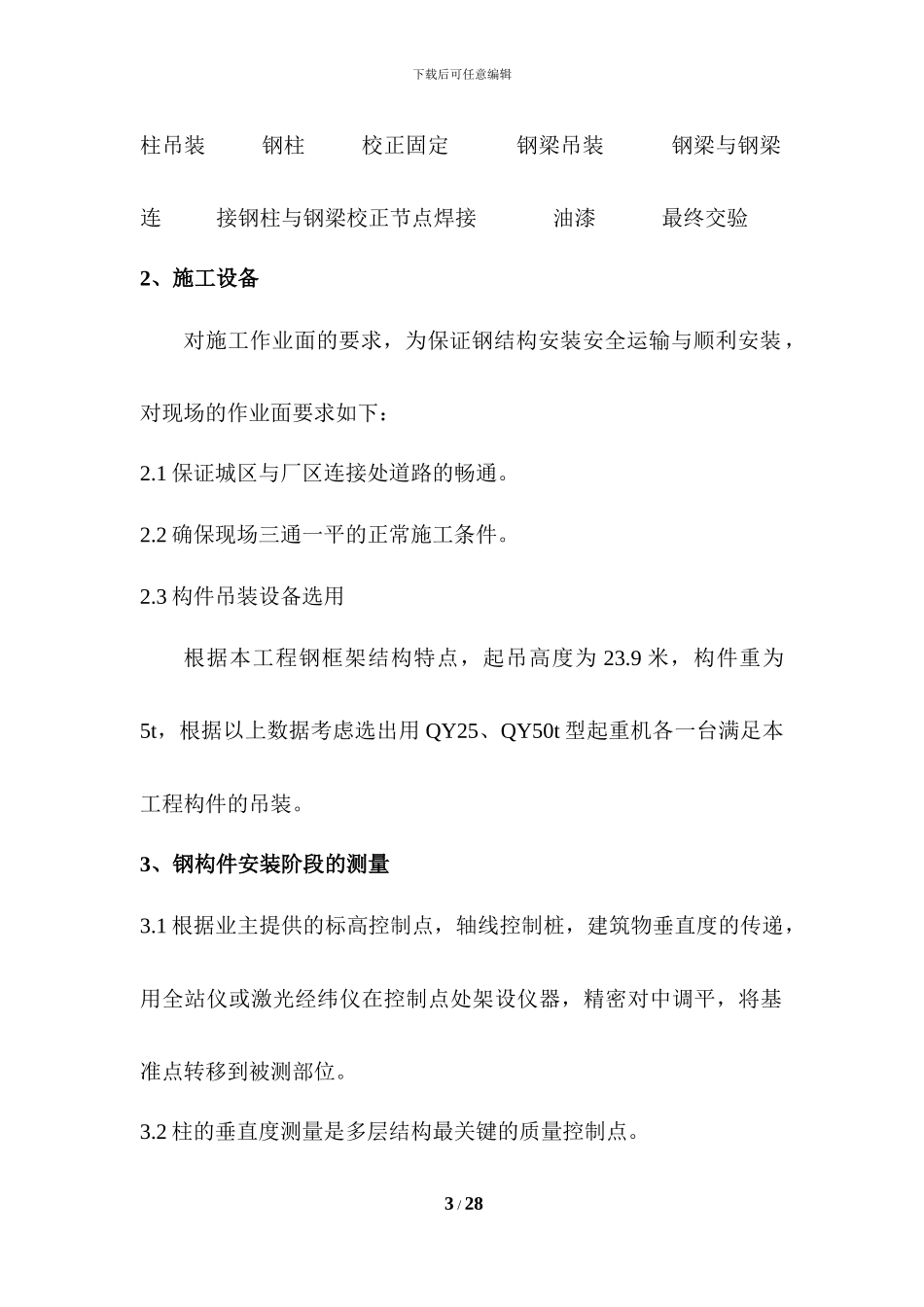

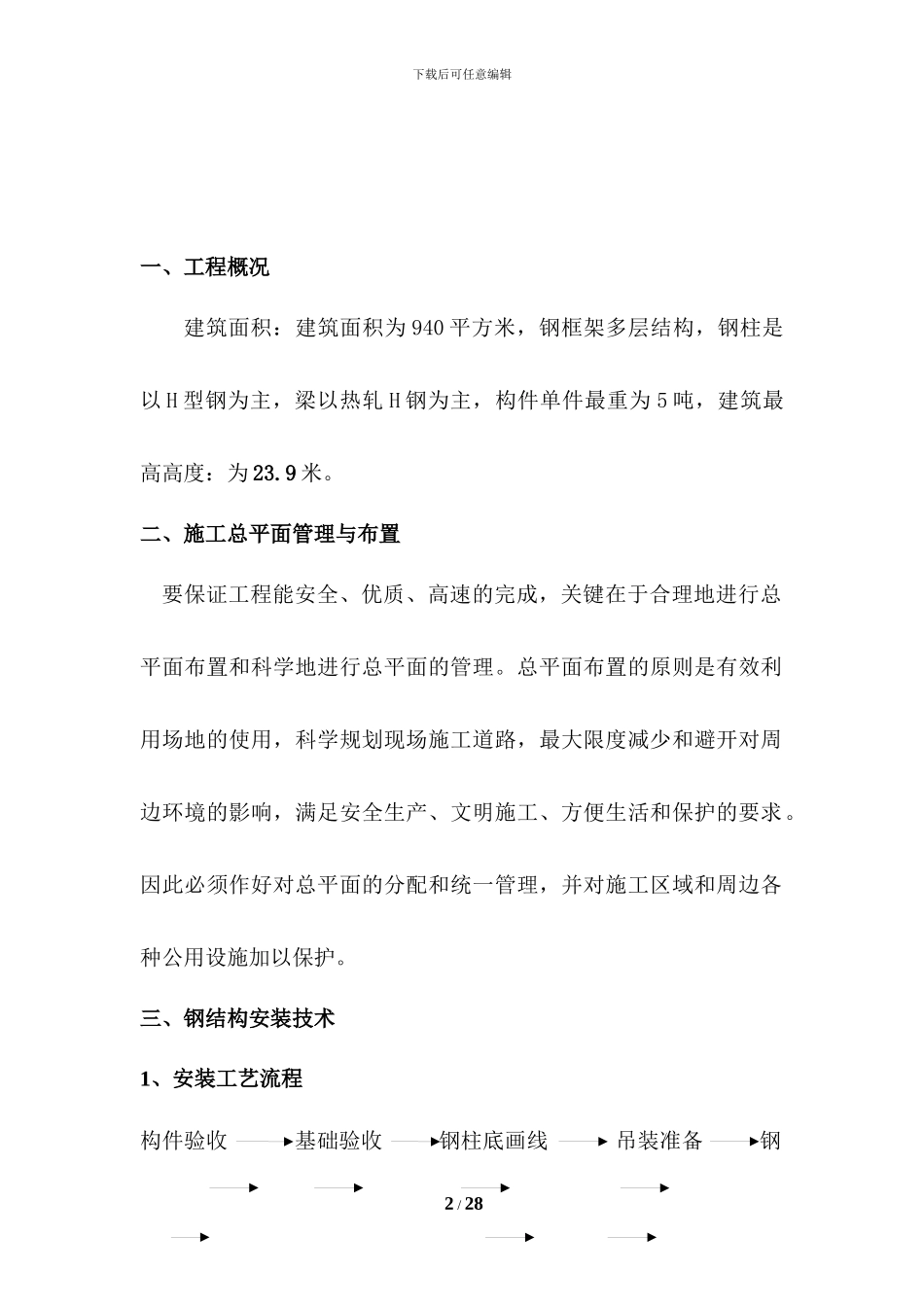

目 录一、工程概况二、施工总平面管理与布置三、钢结构安装技术四、屋面檩条和墙面檩条的安装五、主要投入施工机具及数量六、劳动力安排计划及劳务分包情况七、质量保证体系及保证措施八、安全保证体系及安全保证措施九、工期保证体系及保证措施下载后可任意编辑一、工程概况建筑面积：建筑面积为 940 平方米，钢框架多层结构，钢柱是以 H 型钢为主，梁以热轧 H 钢为主，构件单件最重为 5 吨，建筑最高高度：为 23.9 米。二、施工总平面管理与布置要保证工程能安全、优质、高速的完成，关键在于合理地进行总平面布置和科学地进行总平面的管理。总平面布置的原则是有效利用场地的使用，科学规划现场施工道路，最大限度减少和避开对周边环境的影响，满足安全生产、文明施工、方便生活和保护的要求。因此必须作好对总平面的分配和统一管理，并对施工区域和周边各种公用设施加以保护。三、钢结构安装技术1、安装工艺流程构件验收 基础验收 钢柱底画线 吊装准备 钢 2 / 28下载后可任意编辑柱吊装 钢柱 校正固定 钢梁吊装 钢梁与钢梁连 接钢柱与钢梁校正节点焊接 油漆 最终交验2、施工设备对施工作业面的要求，为保证钢结构安装安全运输与顺利安装，对现场的作业面要求如下：2.1 保证城区与厂区连接处道路的畅通。2.2 确保现场三通一平的正常施工条件。2.3 构件吊装设备选用根据本工程钢框架结构特点，起吊高度为 23.9 米，构件重为5t，根据以上数据考虑选出用 QY25、QY50t 型起重机各一台满足本工程构件的吊装。3、钢构件安装阶段的测量3.1 根据业主提供的标高控制点，轴线控制桩，建筑物垂直度的传递，用全站仪或激光经纬仪在控制点处架设仪器，精密对中调平，将基准点转移到被测部位。3.2 柱的垂直度测量是多层结构最关键的质量控制点。 3 / 28下载后可任意编辑3.3 激光铅直仪法，将铅直仪架在控制点上，通过观测照在接受靶上的激光束光斑。3.4 建立标准柱法，根据建筑物的平面形状，建立标准柱，将标准柱作为基准，用钢尺、钢线及线锤等工具来测量其它柱子的垂直度。3.5 用经纬仪法，用两台经伟仪分别架设在引出轴线上，对柱子进行测量校正。3.6 铅垂法，用锤球吊校柱子（磁力线锤），观测直观。4、构件安装的技术要求4.1 技术条件4.1.1 基础和支承面按 GB50205-2001，11.2.1 条表 11.2.1 规定即可。4.1.2 柱安装的允许偏差按 GB50205-2001，11.3.2 条表 11.3.1 规定即可。4.1.3 门式钢架轻型...
