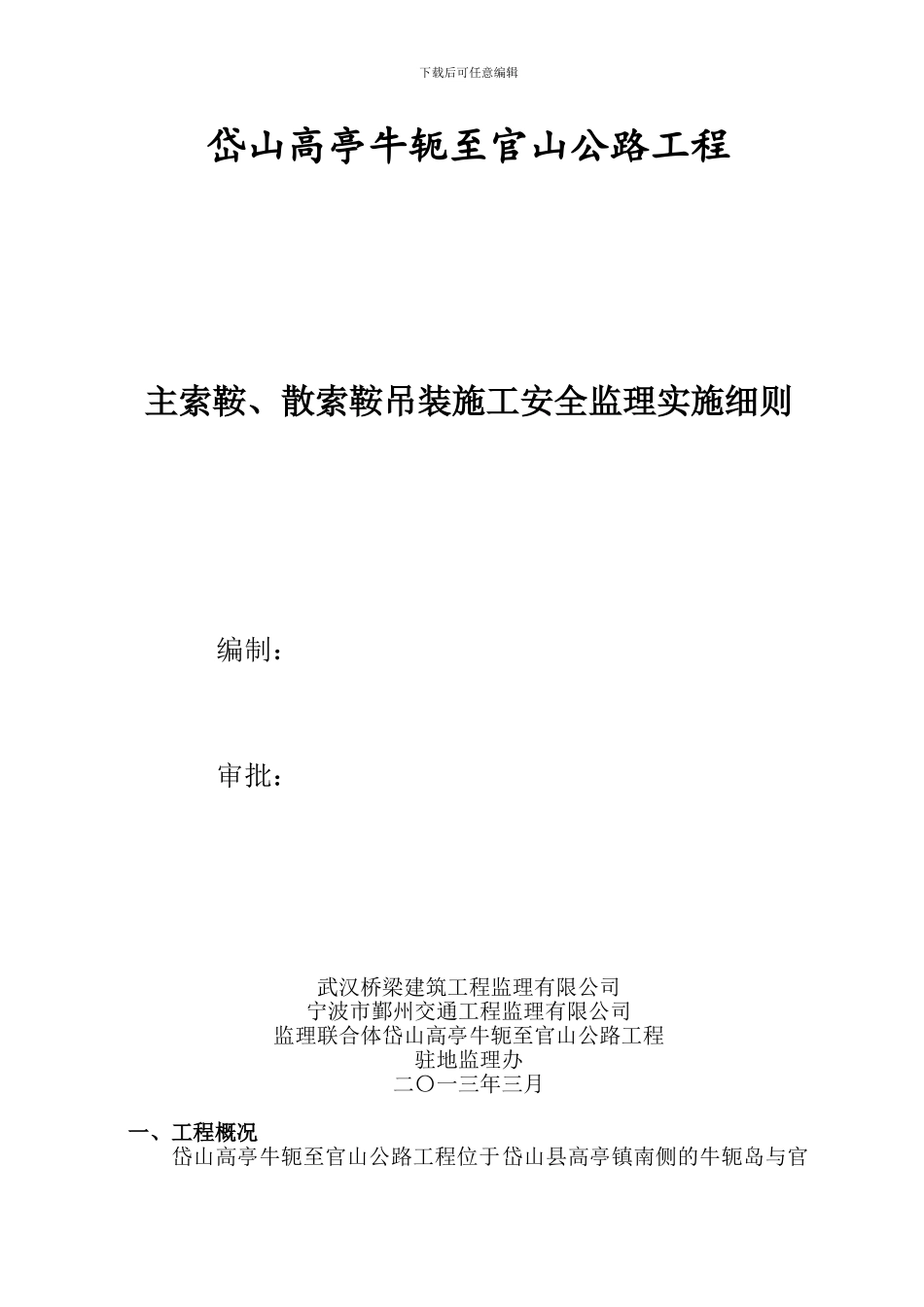

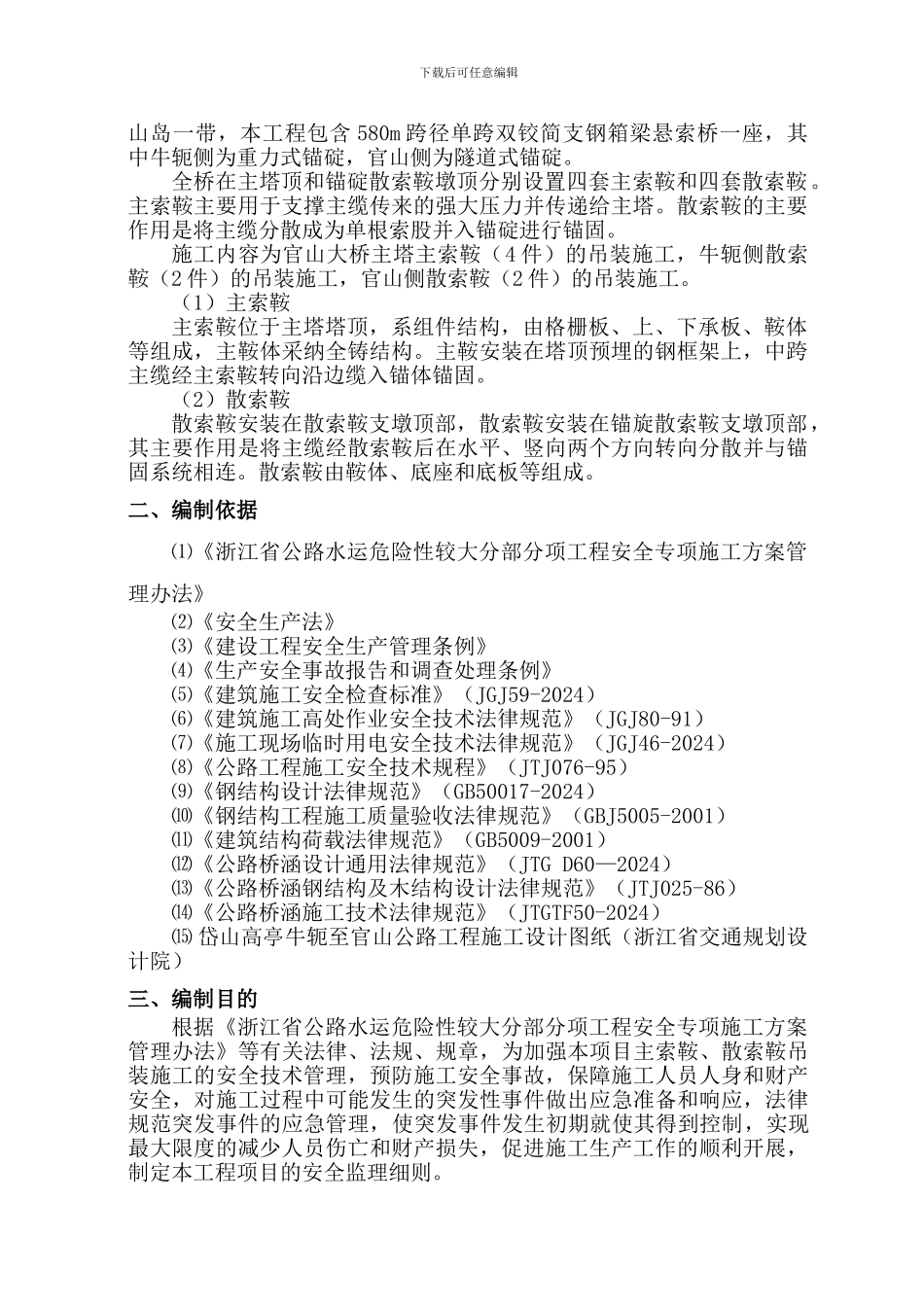

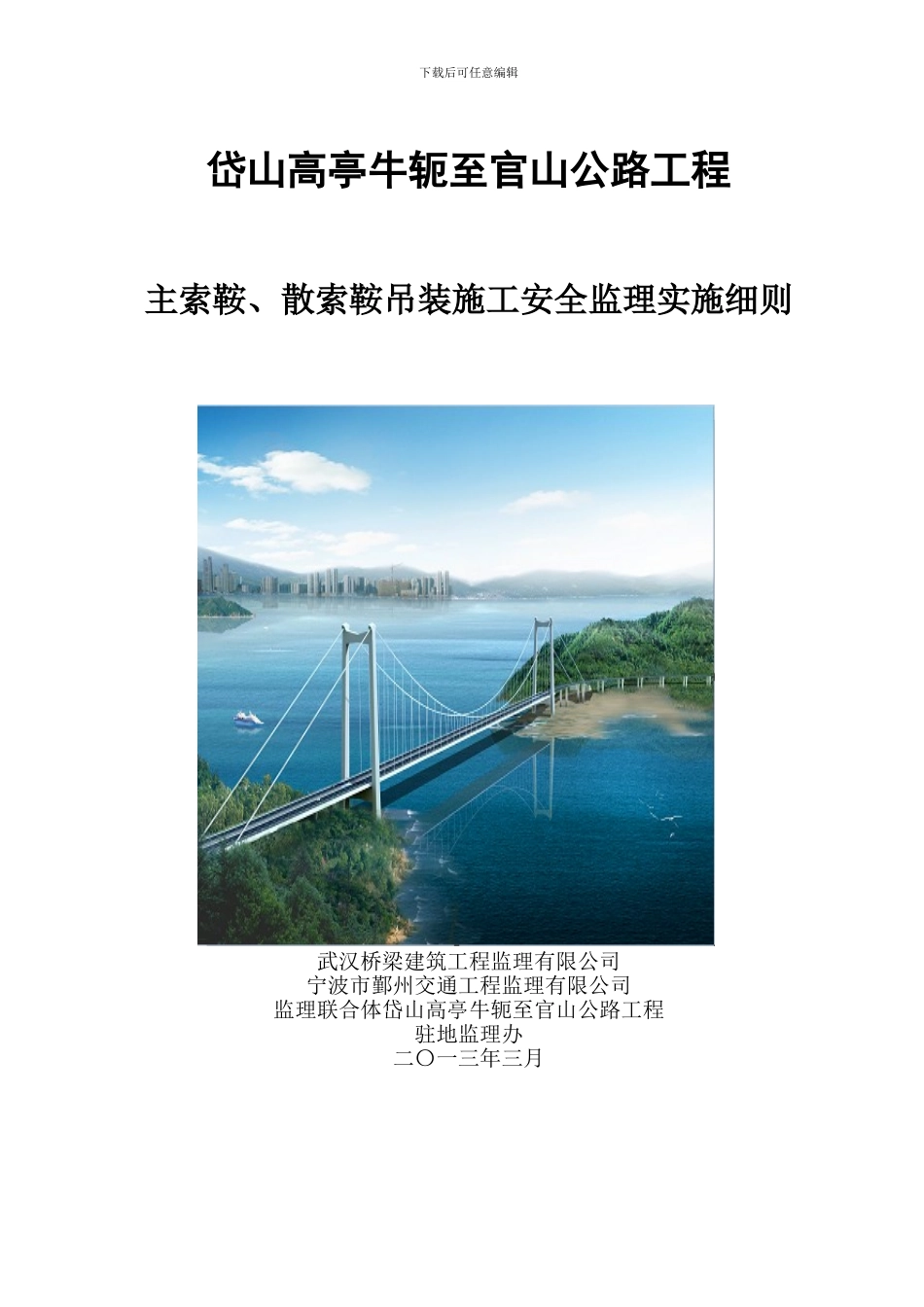

下载后可任意编辑岱山高亭牛轭至官山公路工程主索鞍、散索鞍吊装施工安全监理实施细则武汉桥梁建筑工程监理有限公司宁波市鄞州交通工程监理有限公司监理联合体岱山高亭牛轭至官山公路工程驻地监理办二〇一三年三月下载后可任意编辑岱山高亭牛轭至官山公路工程主索鞍、散索鞍吊装施工安全监理实施细则 编制： 审批：武汉桥梁建筑工程监理有限公司宁波市鄞州交通工程监理有限公司监理联合体岱山高亭牛轭至官山公路工程驻地监理办二〇一三年三月一、工程概况岱山高亭牛轭至官山公路工程位于岱山县高亭镇南侧的牛轭岛与官下载后可任意编辑山岛一带，本工程包含 580m 跨径单跨双铰简支钢箱梁悬索桥一座，其中牛轭侧为重力式锚碇，官山侧为隧道式锚碇。全桥在主塔顶和锚碇散索鞍墩顶分别设置四套主索鞍和四套散索鞍。主索鞍主要用于支撑主缆传来的强大压力并传递给主塔。散索鞍的主要作用是将主缆分散成为单根索股并入锚碇进行锚固。施工内容为官山大桥主塔主索鞍（4 件）的吊装施工，牛轭侧散索鞍（2 件）的吊装施工，官山侧散索鞍（2 件）的吊装施工。（1）主索鞍主索鞍位于主塔塔顶，系组件结构，由格栅板、上、下承板、鞍体等组成，主鞍体采纳全铸结构。主鞍安装在塔顶预埋的钢框架上，中跨主缆经主索鞍转向沿边缆入锚体锚固。（2）散索鞍散索鞍安装在散索鞍支墩顶部，散索鞍安装在锚旋散索鞍支墩顶部，其主要作用是将主缆经散索鞍后在水平、竖向两个方向转向分散并与锚固系统相连。散索鞍由鞍体、底座和底板等组成。二、编制依据⑴《浙江省公路水运危险性较大分部分项工程安全专项施工方案管理办法》⑵《安全生产法》⑶《建设工程安全生产管理条例》⑷《生产安全事故报告和调查处理条例》⑸《建筑施工安全检查标准》（JGJ59-2024）⑹《建筑施工高处作业安全技术法律规范》（JGJ80-91）⑺《施工现场临时用电安全技术法律规范》（JGJ46-2024）⑻《公路工程施工安全技术规程》（JTJ076-95）⑼《钢结构设计法律规范》（GB50017-2024）⑽《钢结构工程施工质量验收法律规范》（GBJ5005-2001）⑾《建筑结构荷载法律规范》（GB5009-2001）⑿《公路桥涵设计通用法律规范》（JTG D60—2024）⒀《公路桥涵钢结构及木结构设计法律规范》（JTJ025-86）⒁《公路桥涵施工技术法律规范》（JTGTF50-2024）⒂ 岱山高亭牛轭至官山公路工程施工设计图纸（浙江省交通规划设计院）三、编制目的根据《浙江省公路水运危险性较大分部分项工程安全专项施工方案管理办...
