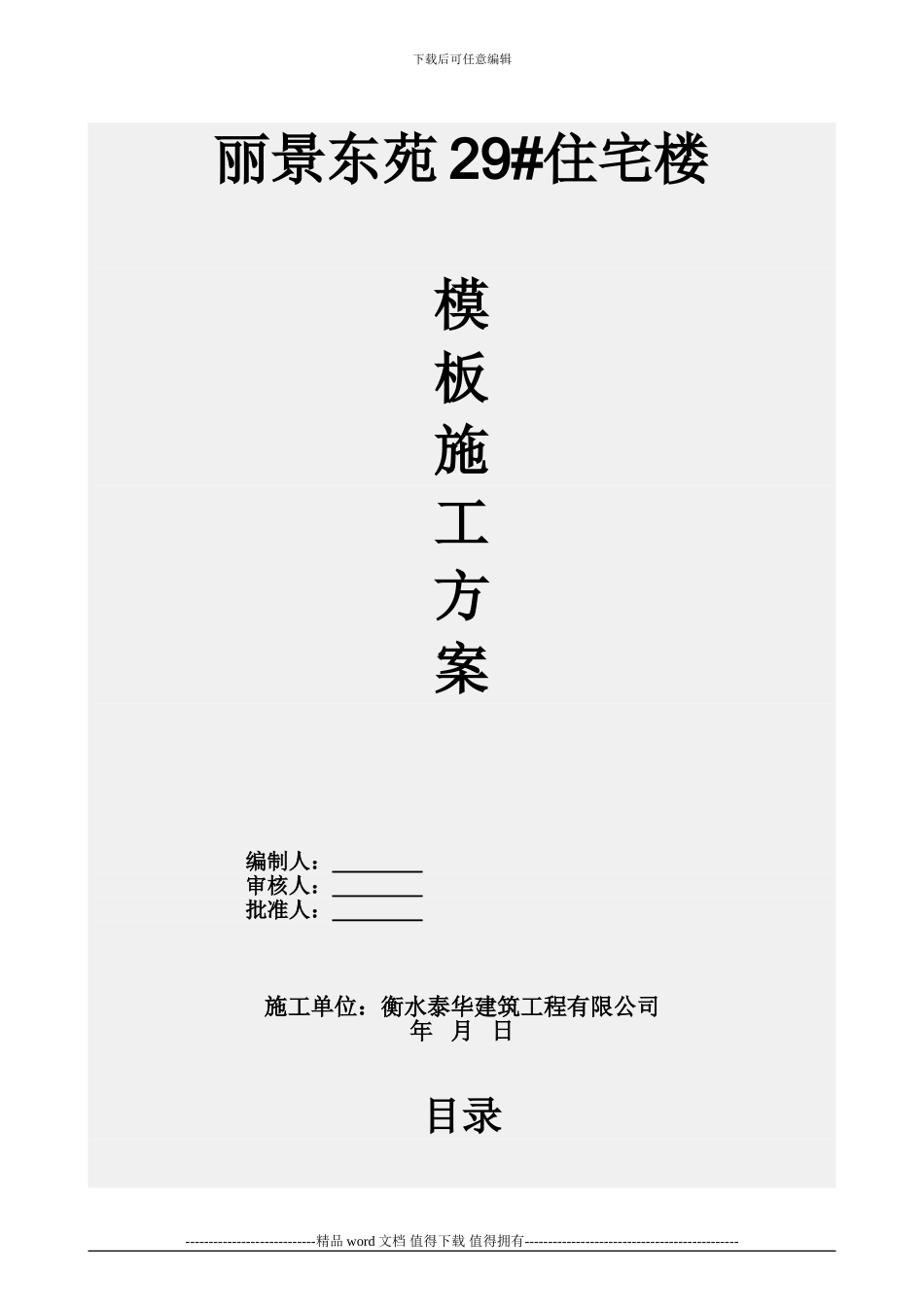

丽景东苑28#楼剪力墙模板施工方案2_第1页
1/8

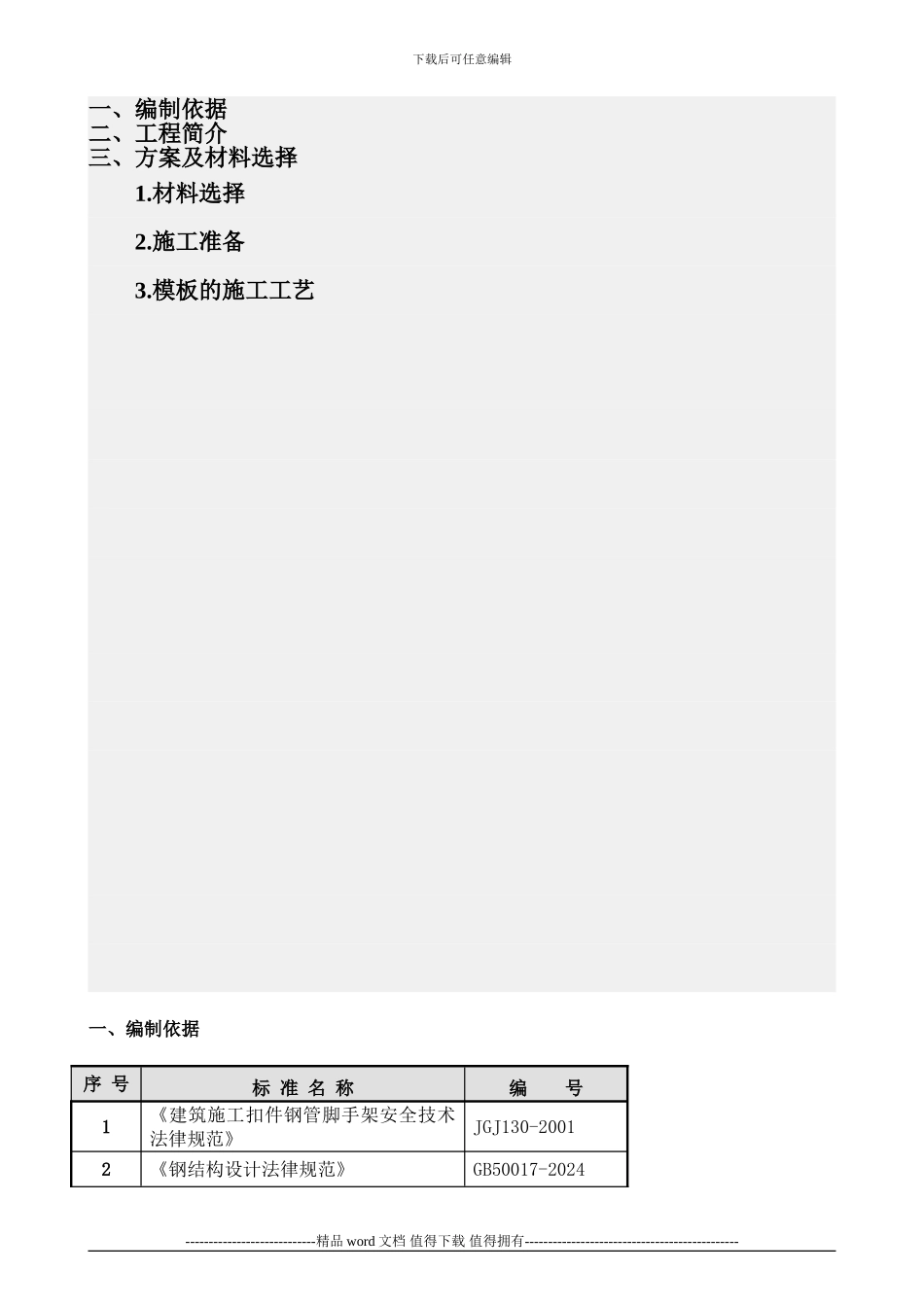

丽景东苑28#楼剪力墙模板施工方案2_第2页
2/8

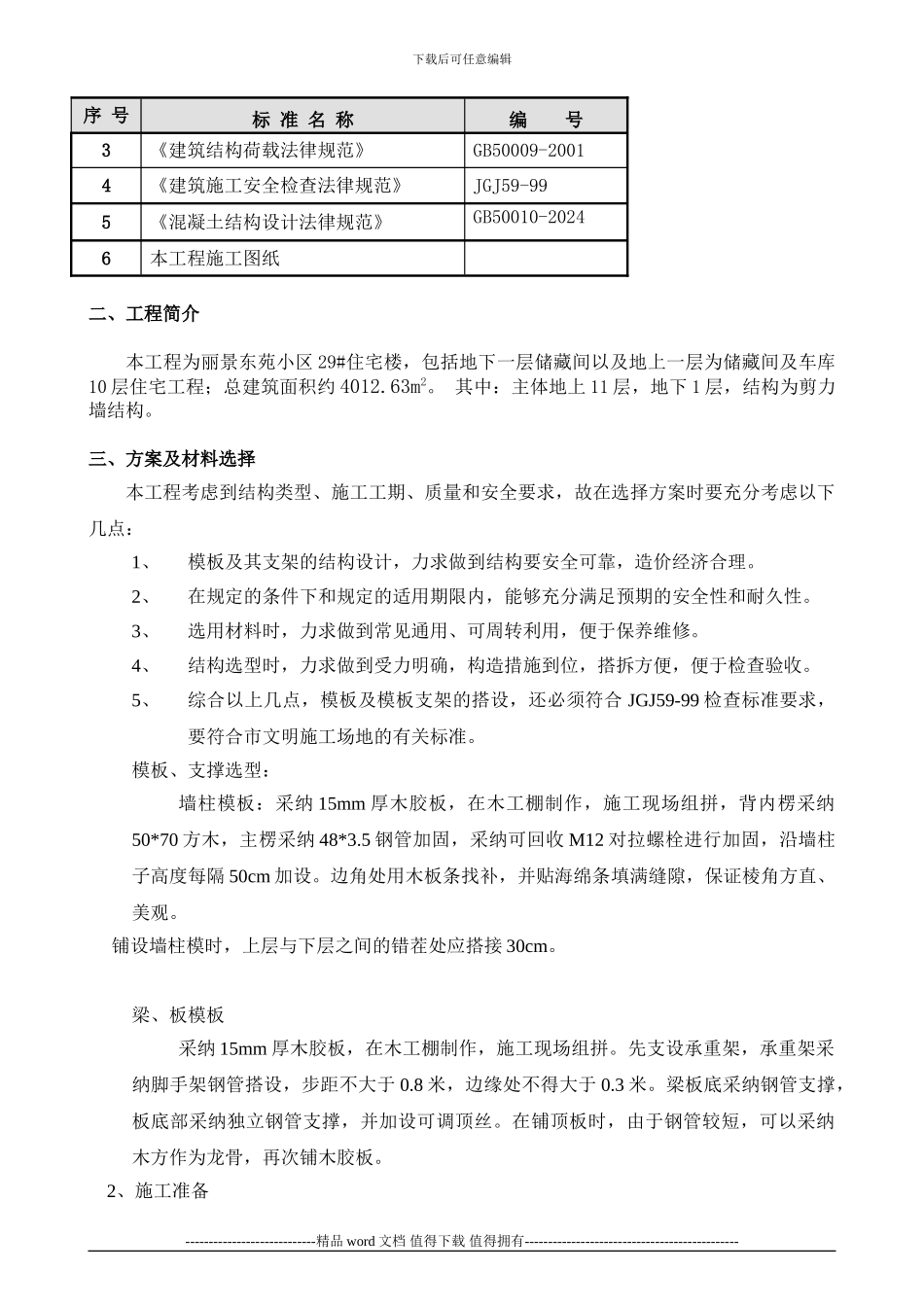

丽景东苑28#楼剪力墙模板施工方案2_第3页
3/8
下载后可任意编辑丽景东苑 29#住宅楼模板施工方案 编制人: 审核人: 批准人: 施工单位:衡水泰华建筑工程有限公司年 月 日目录----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑一、编制依据二、工程简介三、方案及材料选择1.材料选择2.施工准备3.模板的施工工艺一、编制依据序 号标 准 名 称编 号1《建筑施工扣件钢管脚手架安全技术法律规范》JGJ130-2001 2《钢结构设计法律规范》GB50017-2024 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑序 号标 准 名 称编 号3《建筑结构荷载法律规范》GB50009-2001 4《建筑施工安全检查法律规范》JGJ59-995《混凝土结构设计法律规范》GB50010-20246本工程施工图纸二、工程简介本工程为丽景东苑小区 29#住宅楼,包括地下一层储藏间以及地上一层为储藏间及车库10 层住宅工程;总建筑面积约 4012.63m2。 其中:主体地上 11 层,地下 1 层,结构为剪力墙结构。三、方案及材料选择本工程考虑到结构类型、施工工期、质量和安全要求,故在选择方案时要充分考虑以下几点:1、模板及其支架的结构设计,力求做到结构要安全可靠,造价经济合理。2、在规定的条件下和规定的适用期限内,能够充分满足预期的安全性和耐久性。3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。4、结构选型时,力求做到受力明确,构造措施到位,搭拆方便,便于检查验收。5、综合以上几点,模板及模板支架的搭设,还必须符合 JGJ59-99 检查标准要求,要符合市文明施工场地的有关标准。模板、支撑选型:墙柱模板:采纳 15mm 厚木胶板,在木工棚制作,施工现场组拼,背内楞采纳50*70 方木,主楞采纳 48*3.5 钢管加固,采纳可回收 M12 对拉螺栓进行加固,沿墙柱子高度每隔 50cm 加设。边角处用木板条找补,并贴海绵条填满缝隙,保证棱角方直、美观。 铺设墙柱模时,上层与下层之间的错茬处应搭接 30cm。梁、板模板采纳 15mm 厚木胶板,在木工棚制作,施工现场组拼。先支设承重架,承重架采纳脚手架钢管搭设,步距不大于 0.8 米,边缘处不得大于 0.3 米。梁板底采纳钢管支撑,板底部采纳独立钢管支撑,并加设可调顶丝。在铺顶板时,由于钢管较短,可以采纳木方作为龙骨,再次铺木胶板。2、施工准备----------...
