乙烯管道安装施工方案VIP免费

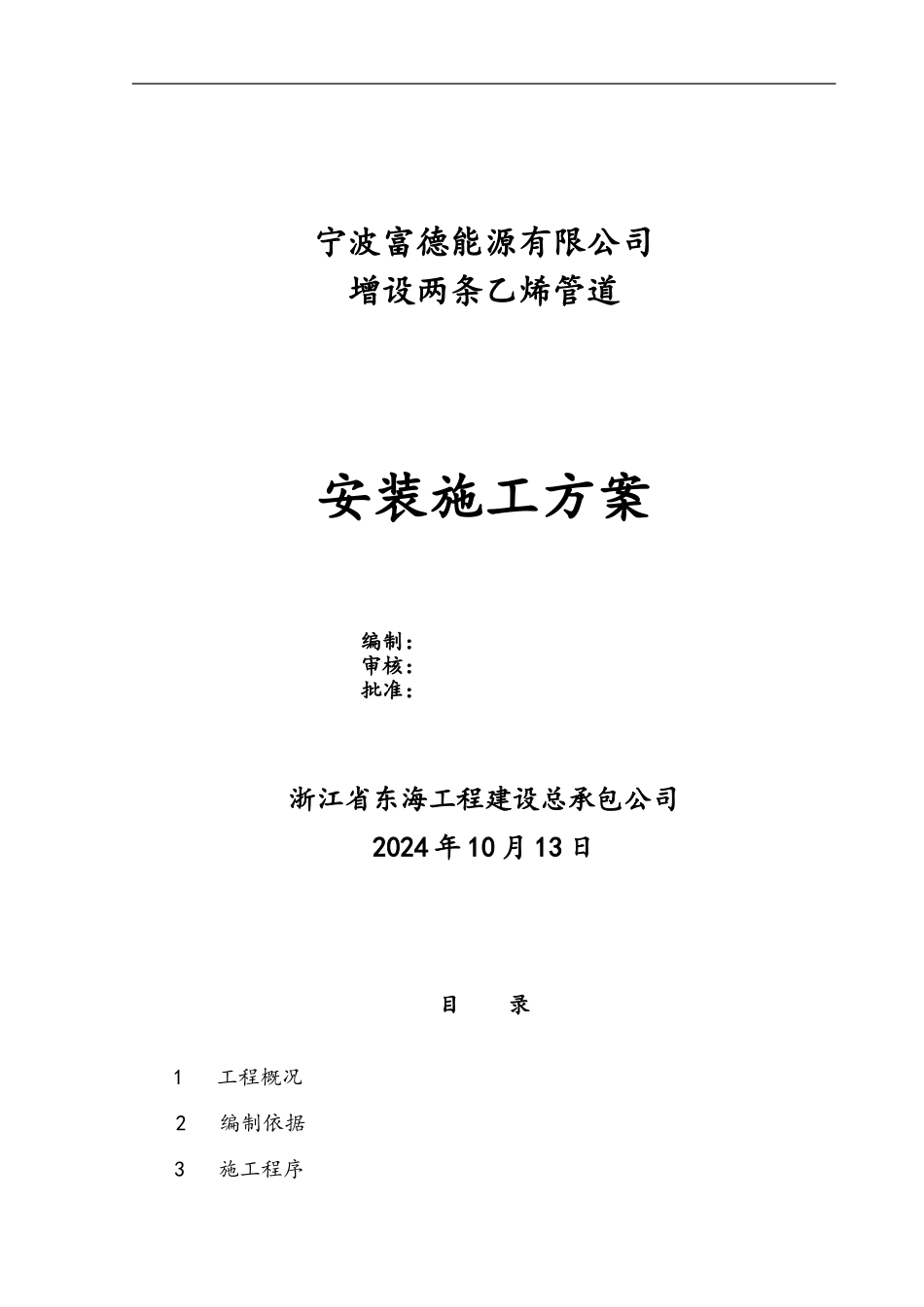

乙烯管道安装施工方案_第1页
1/21

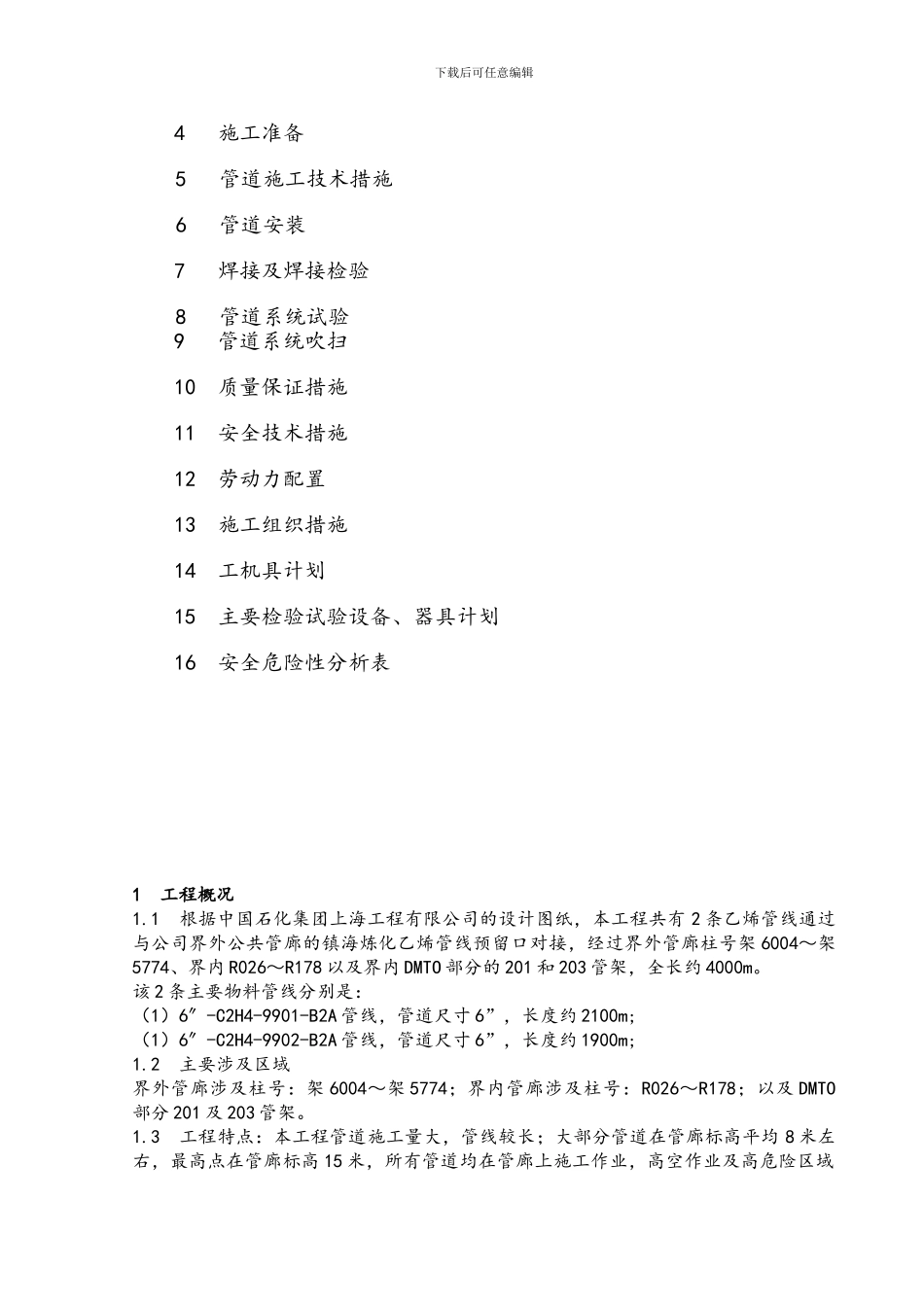

乙烯管道安装施工方案_第2页
2/21

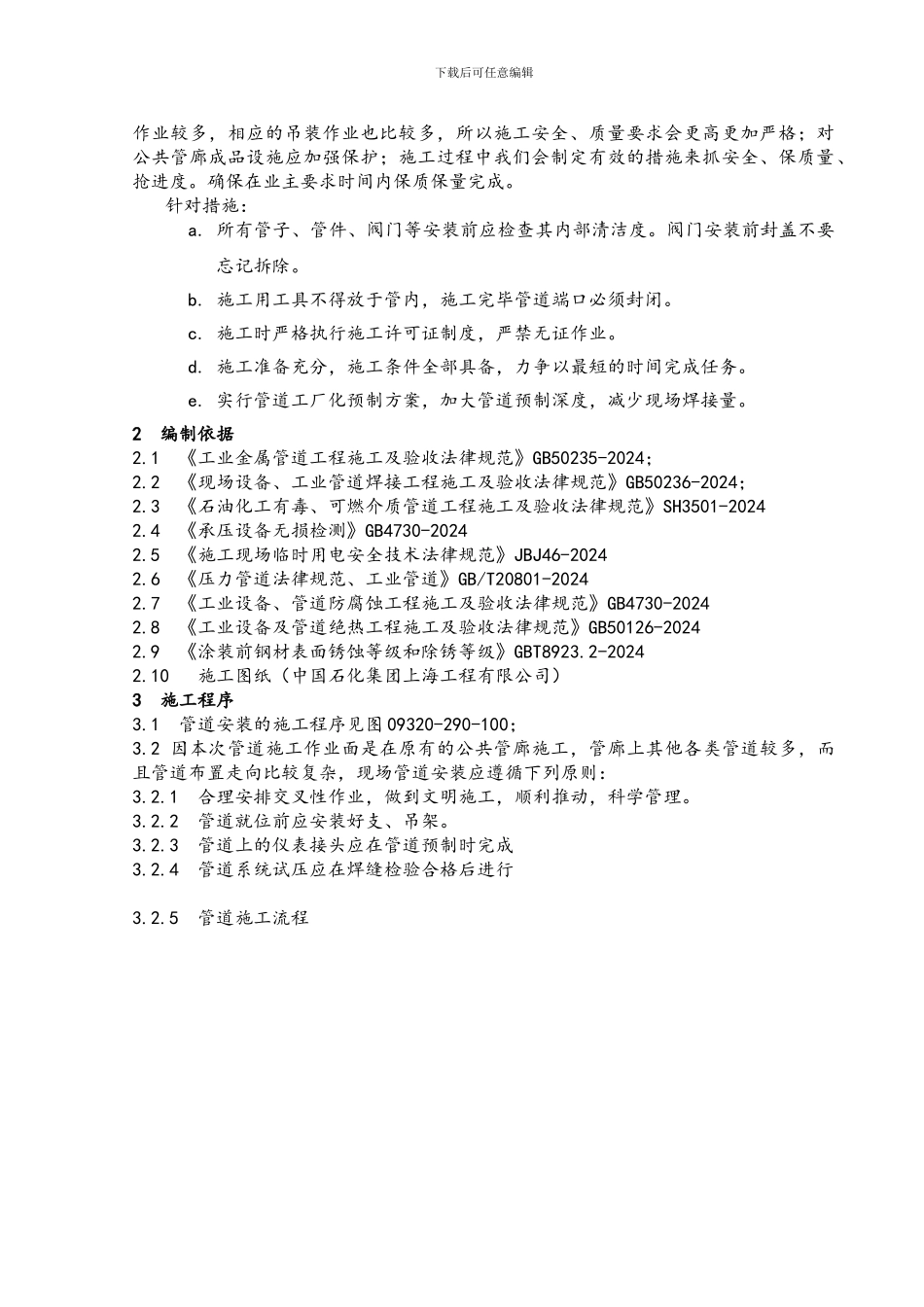

乙烯管道安装施工方案_第3页
3/21
宁波富德能源有限公司增设两条乙烯管道安装施工方案编制:审核:批准: 浙江省东海工程建设总承包公司2024 年 10 月 13 日目 录 1 工程概况 2 编制依据3 施工程序下载后可任意编辑4 施工准备 5 管道施工技术措施 6 管道安装7 焊接及焊接检验8 管道系统试验9 管道系统吹扫10 质量保证措施11 安全技术措施12 劳动力配置 13 施工组织措施14 工机具计划15 主要检验试验设备、器具计划16 安全危险性分析表1 工程概况1.1 根据中国石化集团上海工程有限公司的设计图纸,本工程共有 2 条乙烯管线通过与公司界外公共管廊的镇海炼化乙烯管线预留口对接,经过界外管廊柱号架 6004~架5774、界内 R026~R178 以及界内 DMTO 部分的 201 和 203 管架,全长约 4000m。该 2 条主要物料管线分别是:(1)6″-C2H4-9901-B2A 管线,管道尺寸 6”,长度约 2100m; (1)6″-C2H4-9902-B2A 管线,管道尺寸 6”,长度约 1900m;1.2 主要涉及区域界外管廊涉及柱号:架 6004~架 5774;界内管廊涉及柱号:R026~R178;以及 DMTO部分 201 及 203 管架。1.3 工程特点:本工程管道施工量大,管线较长;大部分管道在管廊标高平均 8 米左右,最高点在管廊标高 15 米,所有管道均在管廊上施工作业,高空作业及高危险区域下载后可任意编辑作业较多,相应的吊装作业也比较多,所以施工安全、质量要求会更高更加严格;对公共管廊成品设施应加强保护;施工过程中我们会制定有效的措施来抓安全、保质量、抢进度。确保在业主要求时间内保质保量完成。针对措施:a. 所有管子、管件、阀门等安装前应检查其内部清洁度。阀门安装前封盖不要忘记拆除。b. 施工用工具不得放于管内,施工完毕管道端口必须封闭。c. 施工时严格执行施工许可证制度,严禁无证作业。d. 施工准备充分,施工条件全部具备,力争以最短的时间完成任务。e. 实行管道工厂化预制方案,加大管道预制深度,减少现场焊接量。2 编制依据2.1 《工业金属管道工程施工及验收法律规范》GB50235-2024;2.2 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-2024;2.3 《石油化工有毒、可燃介质管道工程施工及验收法律规范》SH3501-20242.4 《承压设备无损检测》GB4730-20242.5 《施工现场临时用电安全技术法律规范》JBJ46-20242.6 《压力管道法律规范、工业管道》GB/T20801-20242.7 《工业设备、管道防腐蚀工程施工及验收法律规范》GB4730-202...
