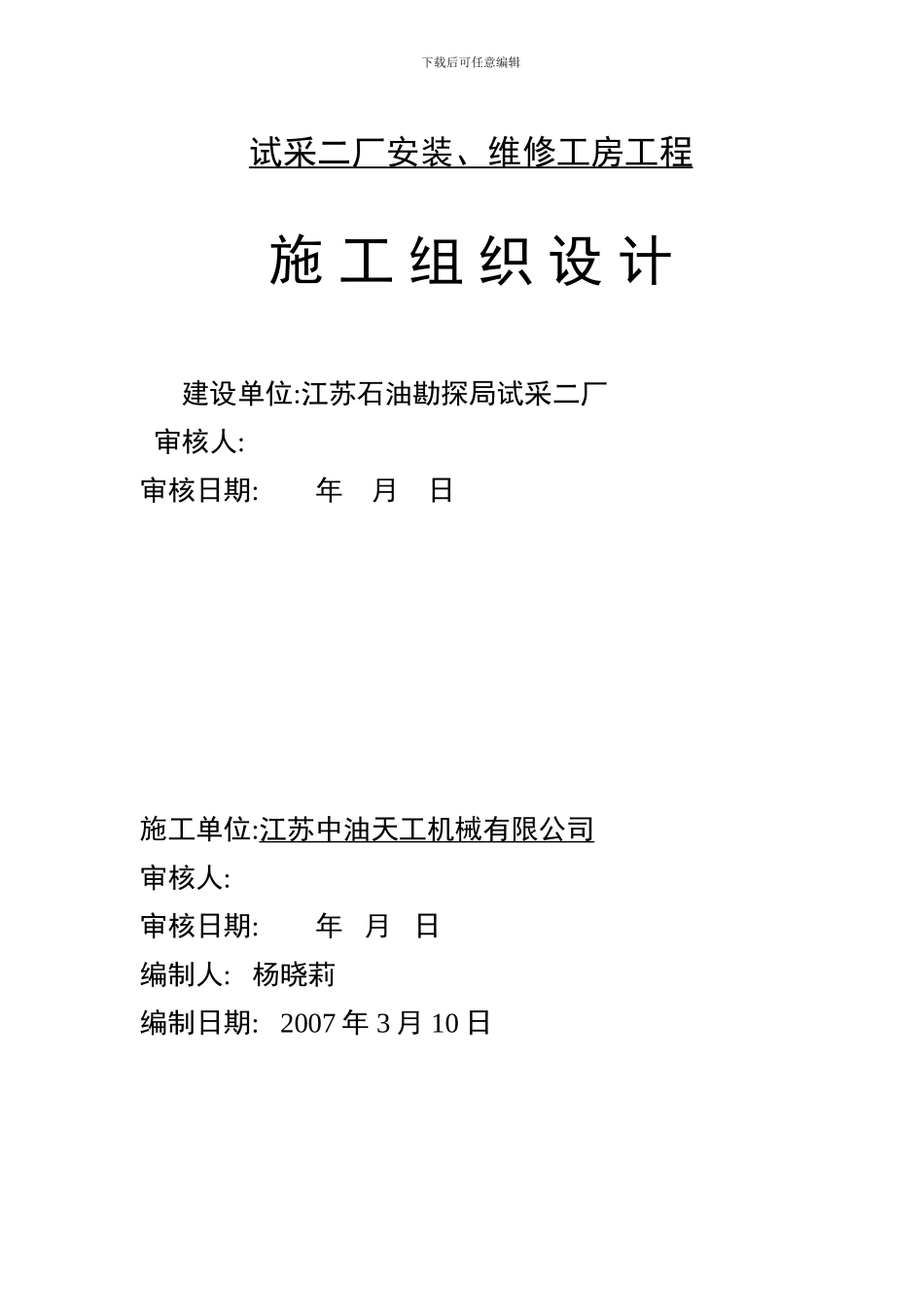

下载后可任意编辑试采二厂安装、维修工房工程施 工 组 织 设 计 建设单位:江苏石油勘探局试采二厂 审核人: 审核日期: 年 月 日 施工单位:江苏中油天工机械有限公司 审核人: 审核日期: 年 月 日 编制人: 杨晓莉 编制日期: 2007 年 3 月 10 日下载后可任意编辑目 录1、编制依据2、工程概况3、施工部属4、施工部署5、施工工艺及方案6、彩钢板安装7、钢结构验收资料工程质量保证措施(一)确保施工工期措施(二)确保安全生产措施(三)文明生产、施工场地卫生保证措施(四)降低工程成本措施(五)附:1.管理组织机构图 2.主要施工人员表3.施工进度计划表4.劳动力配备计划表5.机具设备配备计划表施工组织设计1、编制依据下载后可任意编辑1)根据建设方提供的建筑、结构、安装等施工图。2)根据现行的国家各种施工、验收法律规范、规程和质量评定标准。3)根据现行的国家关于建设工程施工安全技术法规和安全技术标准。4)根据本公司颁发的文件,工艺标准及施工方法和经验及公司拥有的技术力量。2、工程概况2.1 工程简介 该工程建筑面积 1446 多平方米,结构形式为独立混凝土基础上加轻钢结构屋面,单跨门式弓形钢架,跨度 6 米。设有屋面水平支撑,屋面采纳彩色 0.5mm 厚角驰Ⅲ型面板+125 玻璃棉(含铝箔纸、不锈钢丝网)+彩色 0.5mm 厚角驰Ⅲ型面板。外墙为 1.2 的砖墙上采纳彩色 0.5mm 厚角驰Ⅲ型面板+100 玻璃棉+彩色 0.5mm 厚角驰Ⅲ型面板。内墙为 B、8 轴同外墙,其余为 60 厚的夹芯板。2.2 结构材料 钢结构:本工程承重结构为实腹式门式钢架梁,采纳等截面“H”型弓形梁,其材料为 Q345B,各种支撑系杆采纳圆钢或圆管制作,材料为 Q235,材质要求符合《GB700-88》。屋面檩条采纳轧制薄壁“C”型。由钢制檩条固定于钢梁上。普通螺栓采纳 Q235,高强螺栓(10.9S 级),材质性能满足《GBIT228-1231-91》标准的规定。 门式钢架梁连接螺栓采纳大六角头型高强度螺栓,螺栓性能等级为 10.9 级,符合《钢结构用高强度大六角头螺栓型式与尺寸》(GB1228-84),《钢结构用高强度垫圈型式与尺寸》(GB1230-84),《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件》(GB3077-82)和《优质碳素结构钢钢号和一般技术条件》(GB699-65)规定。焊接 Q235 钢采纳 E4301-E4312 系列焊条。2.3 主要装饰做法:钢结构油漆:采纳机械除锈,两道红丹防锈底漆,一道灰色防锈漆,二道面漆...
