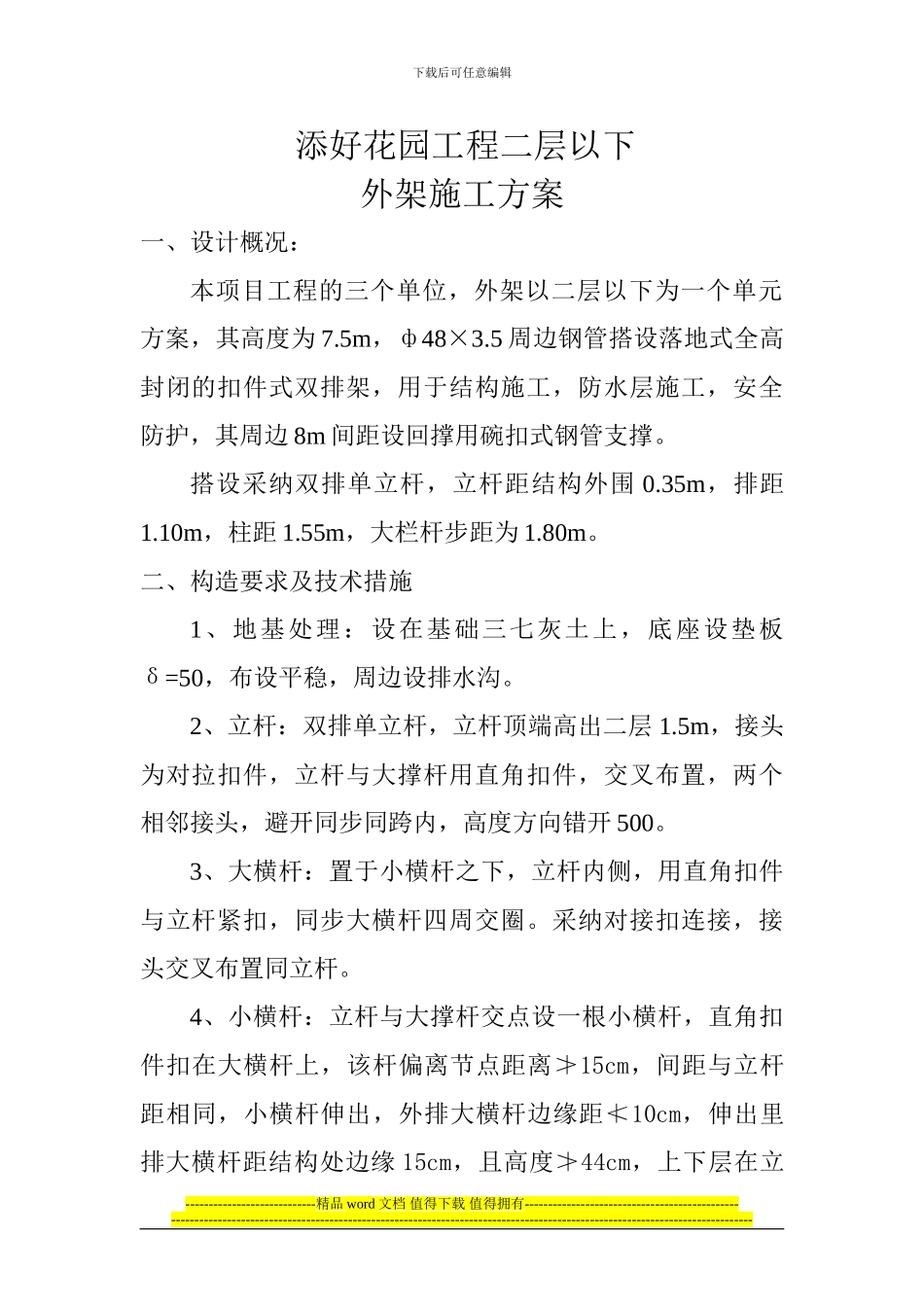

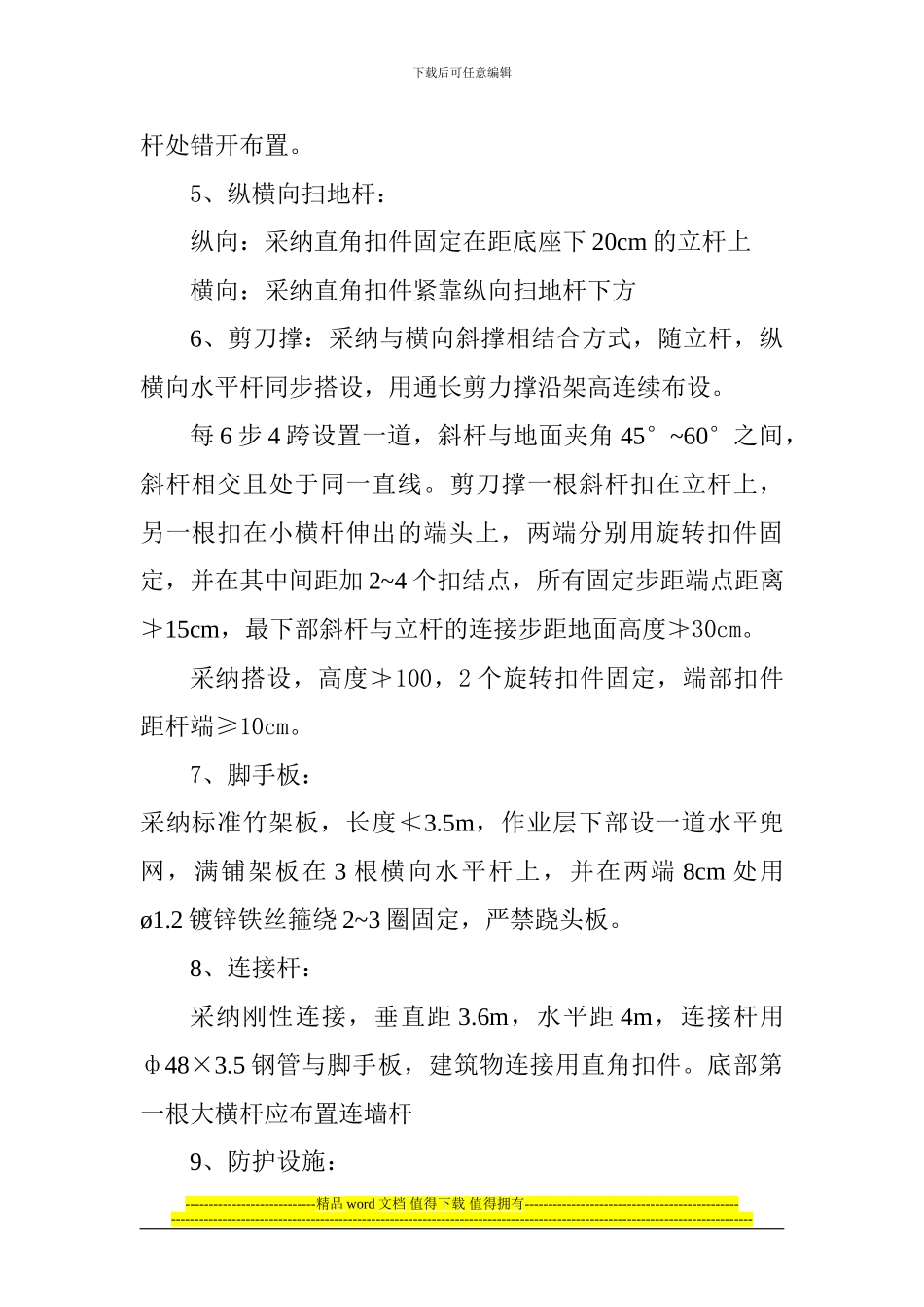

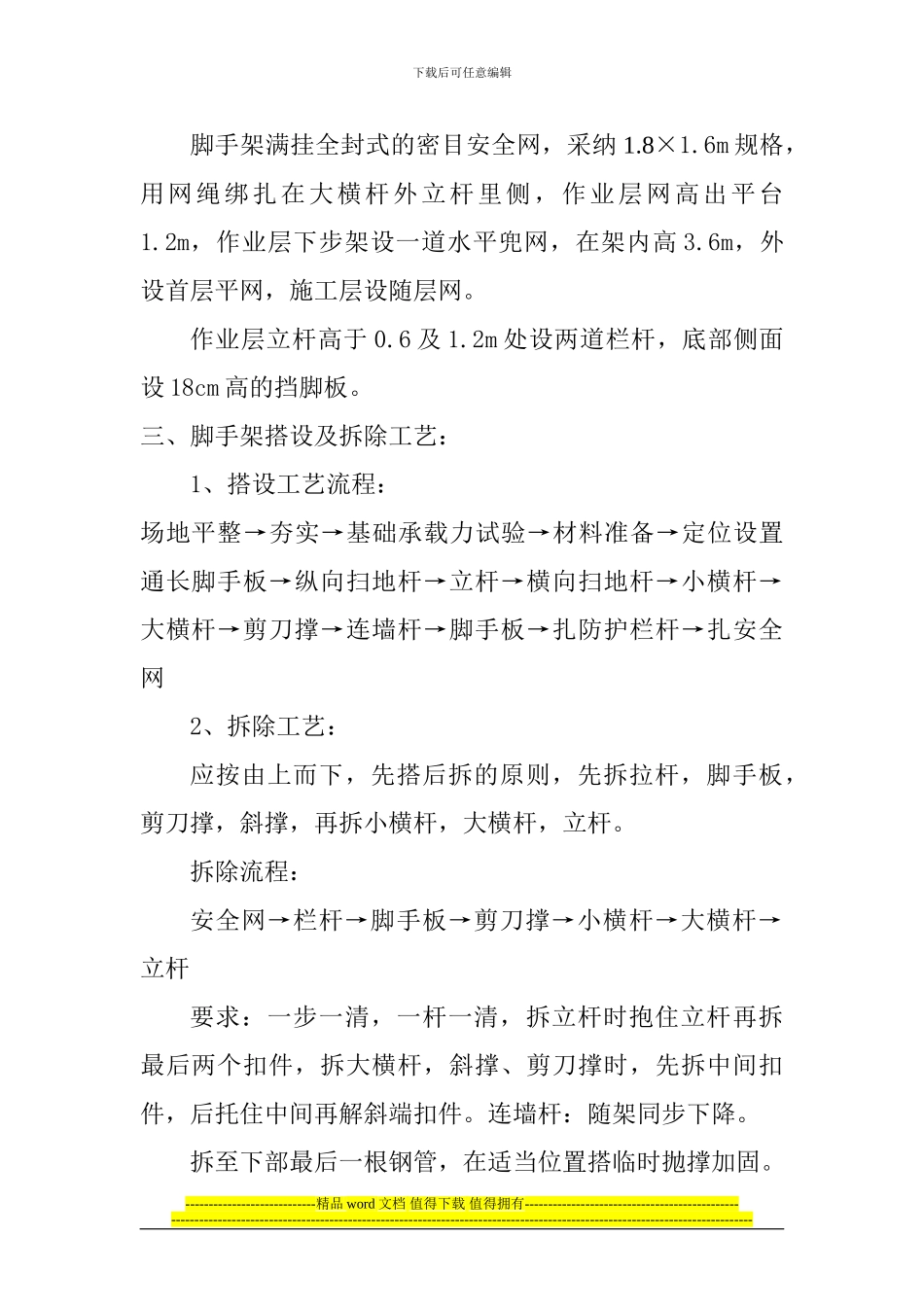

下载后可任意编辑 添好花园工程二层以下外架施工方案一、设计概况：本项目工程的三个单位，外架以二层以下为一个单元方案，其高度为 7.5m，ф48×3.5 周边钢管搭设落地式全高封闭的扣件式双排架，用于结构施工，防水层施工，安全防护，其周边 8m 间距设回撑用碗扣式钢管支撑。搭设采纳双排单立杆，立杆距结构外围 0.35m，排距1.10m，柱距 1.55m，大栏杆步距为 1.80m。二、构造要求及技术措施1、地基处理：设在基础三七灰土上，底座设垫板δ=50，布设平稳，周边设排水沟。2、立杆：双排单立杆，立杆顶端高出二层 1.5m，接头为对拉扣件，立杆与大撑杆用直角扣件，交叉布置，两个相邻接头，避开同步同跨内，高度方向错开 500。3、大横杆：置于小横杆之下，立杆内侧，用直角扣件与立杆紧扣，同步大横杆四周交圈。采纳对接扣连接，接头交叉布置同立杆。4、小横杆：立杆与大撑杆交点设一根小横杆，直角扣件扣在大横杆上，该杆偏离节点距离≯15cm，间距与立杆距相同，小横杆伸出，外排大横杆边缘距≮10cm，伸出里排大横杆距结构处边缘 15cm，且高度≯44cm，上下层在立----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑杆处错开布置。5、纵横向扫地杆：纵向：采纳直角扣件固定在距底座下 20cm 的立杆上横向：采纳直角扣件紧靠纵向扫地杆下方6、剪刀撑：采纳与横向斜撑相结合方式，随立杆，纵横向水平杆同步搭设，用通长剪力撑沿架高连续布设。每 6 步 4 跨设置一道，斜杆与地面夹角 45°~60°之间，斜杆相交且处于同一直线。剪刀撑一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，并在其中间距加 2~4 个扣结点，所有固定步距端点距离≯15cm，最下部斜杆与立杆的连接步距地面高度≯30cm。采纳搭设，高度≯100，2 个旋转扣件固定，端部扣件距杆端≥10cm。7、脚手板：采纳标准竹架板，长度≮3.5m，作业层下部设一道水平兜网，满铺架板在 3 根横向水平杆上，并在两端 8cm 处用ø1.2 镀锌铁丝箍绕 2~3 圈固定，严禁跷头板。8、连接杆：采纳刚性连接，垂直距 3.6m，水平距 4m，连接杆用ф48×3.5 钢管与脚手板，建筑物连接用直角扣件。底部第一根大横杆应布置连墙杆9、防护设施：-...
