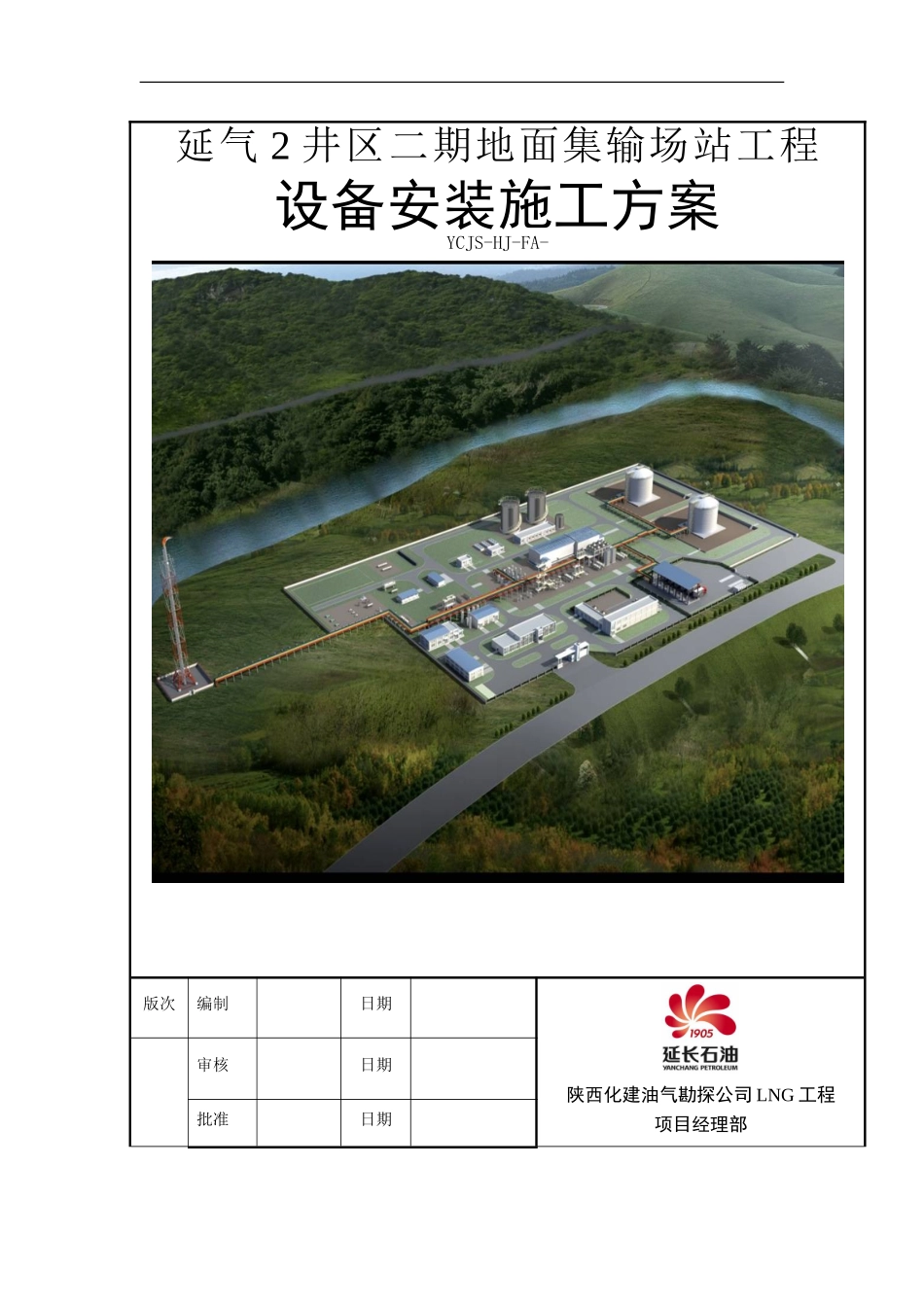

延气 2 井区二期地面集输场站工程设备安装施工方案YCJS-HJ-FA-版次编制日期陕西化建油气勘探公司 LNG 工程项目经理部审核日期批准日期下载后可任意编辑目 录一、工程概况----------------------------------- 2 -二、编制说明----------------------------------- 3 -三、主要施工方法及施工工艺--------------------- 3 -四、施工用工机具及材料配置计划---------------- 12 -五、劳动力配置计划---------------------------- 13 -六、质量管理目标及质量控制措施---------------- 13 -七、安全管理目标及安全保证措施---------------- 15 -八、环保、文明管理目标及措施------------------ 16 -附页 1【质量保证体系图】附页 2【安全保证体系图】1下载后可任意编辑延气 2 井区二期地面集输场站设备安装施工方案一、工程概况1.1 工程简介我公司承担延气 2 井区二期地面集输场站各装置中小型传动、静止设备安装工程，该地面集输场站工程由胜利油田胜利勘察设计讨论院有限公司设计。BZ6 站有 21 台，包括静置设备（15 台），传动设备（6 台）；BZ7 站有 24台，包括静置设备（17 台），传动设备（7 台）；BZ8 站有 22 台，包括静置设备（16 台），传动设备（6 台）；BZ9 站有 24 台，包括静置设备（16 台），传动设备（8 台）；该装置设备共计 91 台，包括静止设备（64 台）、传动设备（27 台）二大类。装置区内设备分布密集，施工场地狭小，施工难度大，需要进行水平和垂直位移。大型设备吊装另行编制方案报审。1.2 工程特点设备安装工期短，施工任务重，设备到场周期长，我单位在设备到场前应做好设备安装的众多准备，选择合适的时间进行吊装施工。1.3 施工条件1.3.1 施工现场供水、电等，满足于现场施工；1.3.2 施工场地、道路基本满足现场施工；1.3.3 安装前的基本要求1.3.3.1 设备已经开箱检验并符合设计及法律规范要求；1.3.3.2 安装的平面布置图、基础布置图、总装配图、主要零部件、易损件图及安装说明书须齐全；1.3.3.3 按设计图纸核对过设备方位、基础螺栓孔的尺寸；1.3.3.4 设备表面已清扫洁净，无杂物及油污等脏垢；1.3.3.5 施工方案经批准并对施工班组进行了技术交底，班组成员应熟悉设计内容，掌握操作规程；1.3.3.6 设备安装所用的测量器具需校验合格并在有效使用期内；1.3.3.7 安装前应按图样或技术文件要求画好安装基准线及定位基准标记，对相互间有关联或衔接的设...
