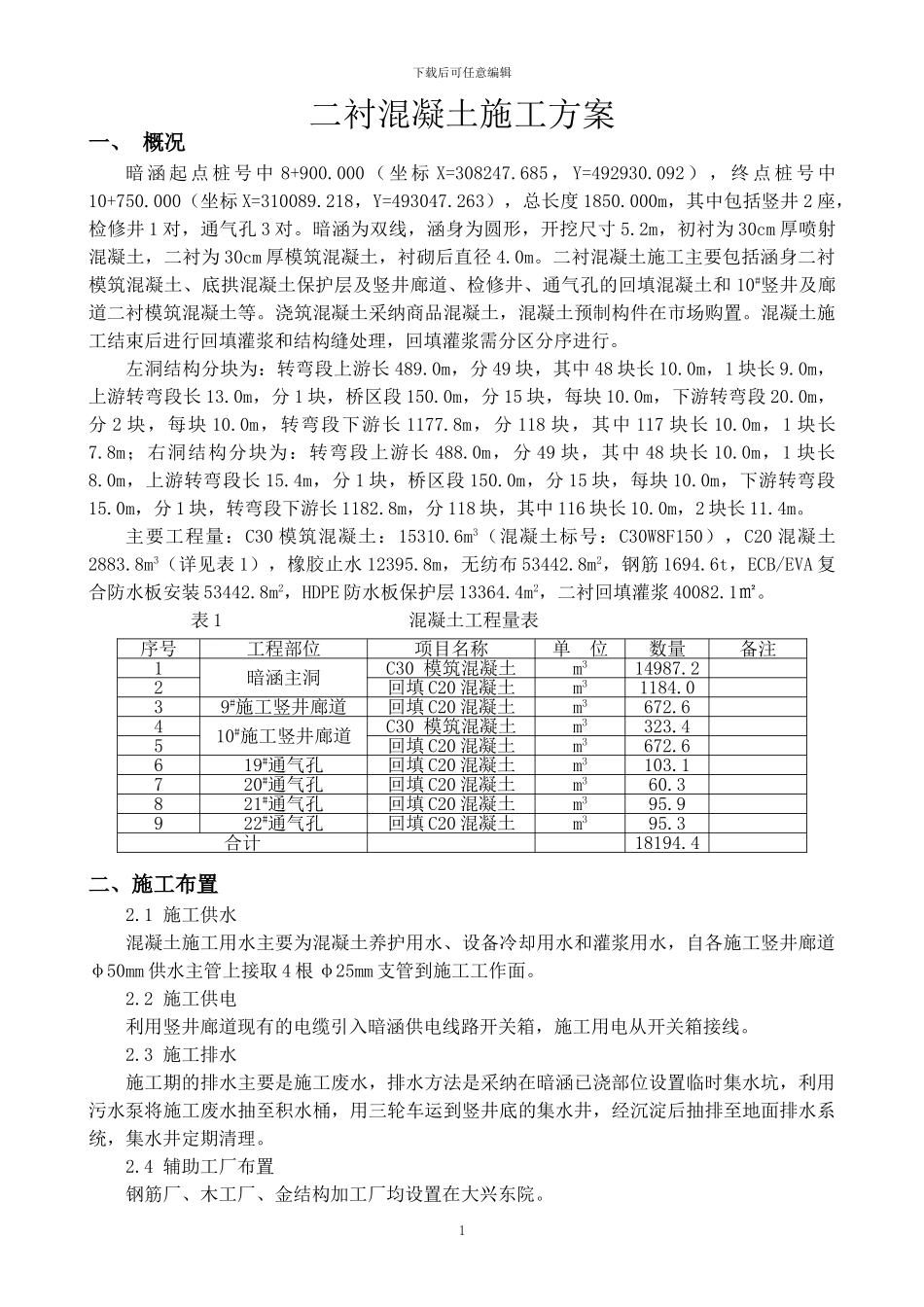

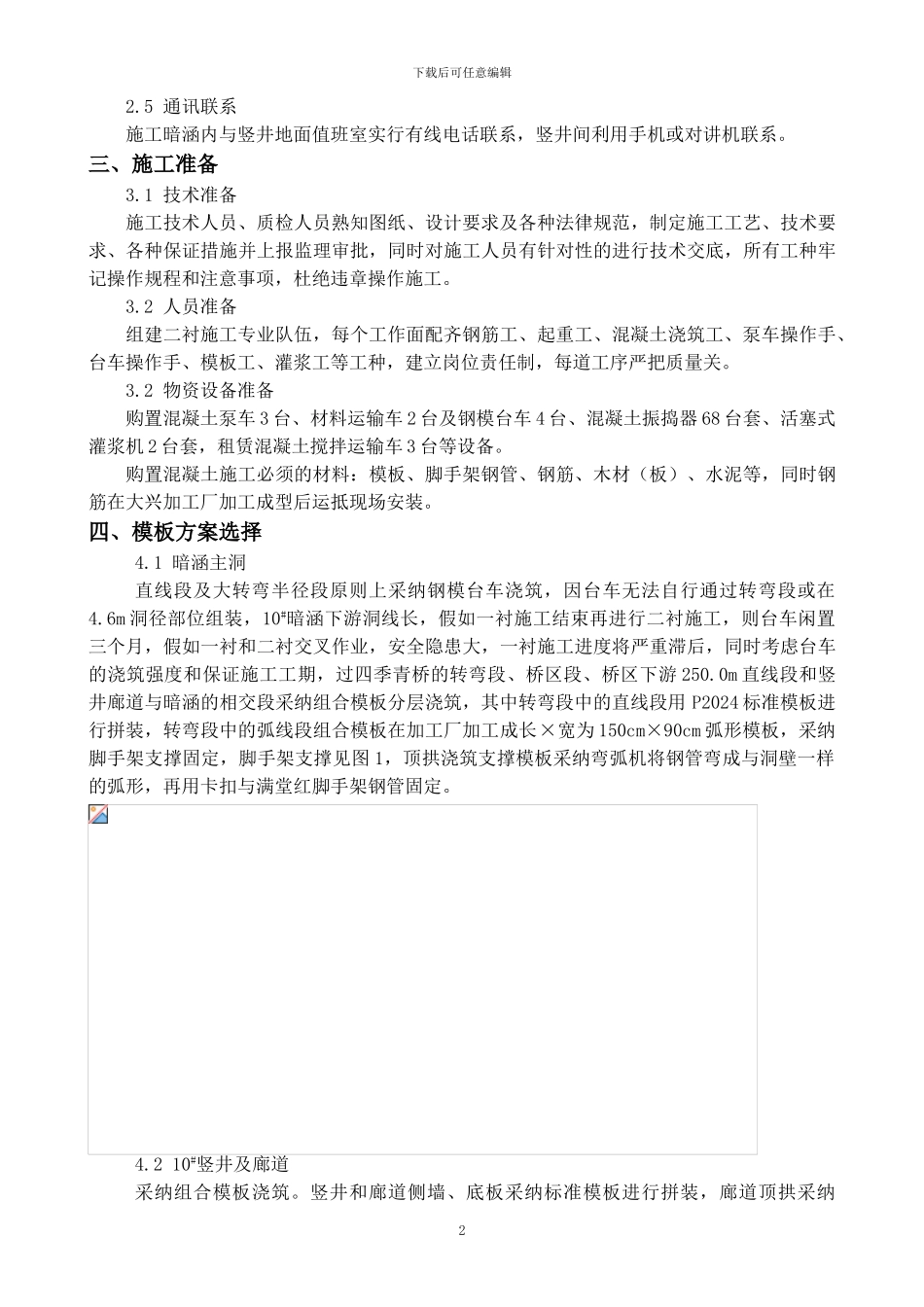

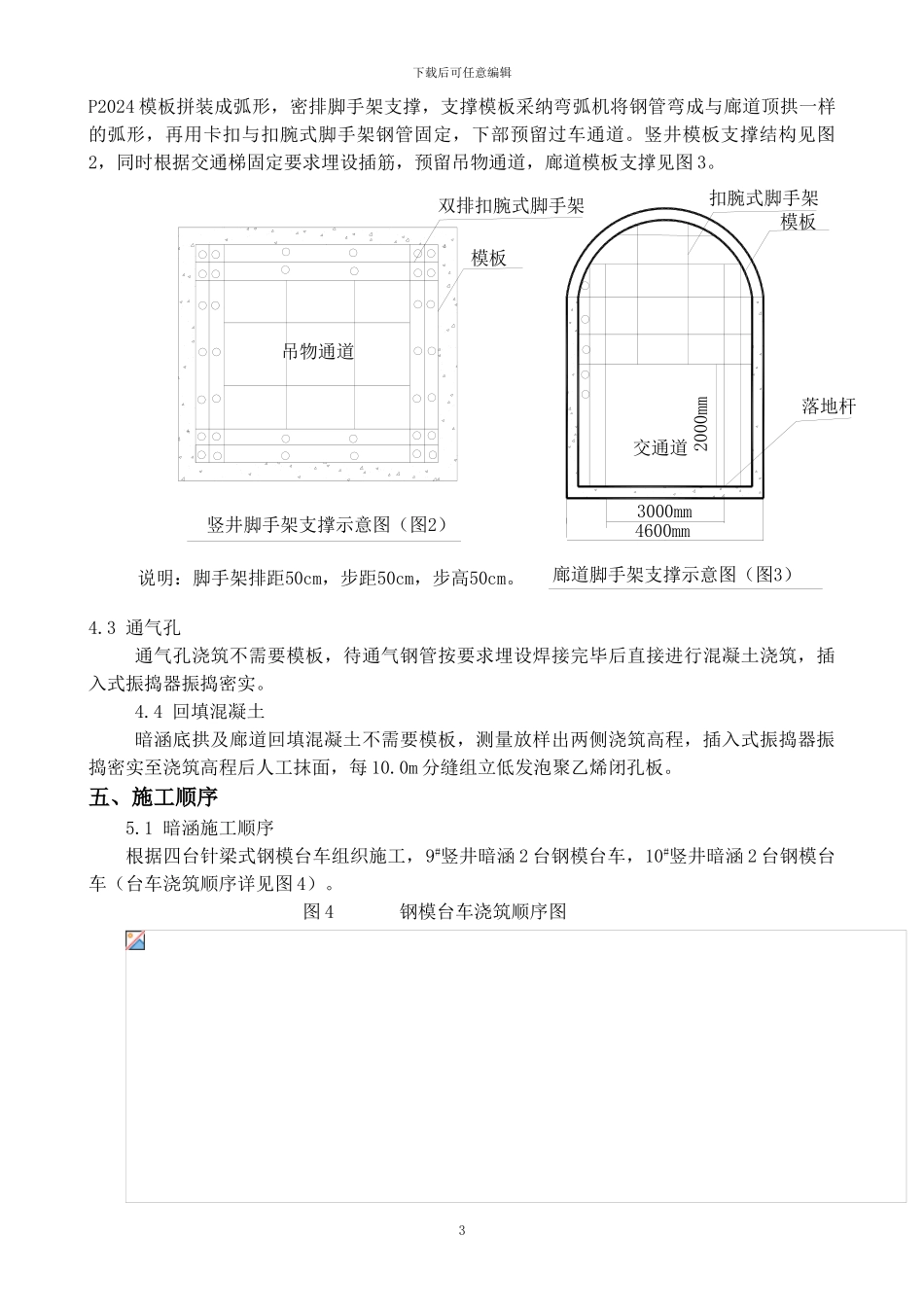

下载后可任意编辑二衬混凝土施工方案一、 概况暗 涵 起 点 桩 号 中 8+900.000 ( 坐 标 X=308247.685 , Y=492930.092 ) , 终 点 桩 号 中10+750.000(坐标 X=310089.218,Y=493047.263),总长度 1850.000m,其中包括竖井 2 座,检修井 1 对,通气孔 3 对。暗涵为双线,涵身为圆形,开挖尺寸 5.2m,初衬为 30cm 厚喷射混凝土,二衬为 30cm 厚模筑混凝土,衬砌后直径 4.0m。二衬混凝土施工主要包括涵身二衬模筑混凝土、底拱混凝土保护层及竖井廊道、检修井、通气孔的回填混凝土和 10#竖井及廊道二衬模筑混凝土等。浇筑混凝土采纳商品混凝土,混凝土预制构件在市场购置。混凝土施工结束后进行回填灌浆和结构缝处理,回填灌浆需分区分序进行。左洞结构分块为:转弯段上游长 489.0m,分 49 块,其中 48 块长 10.0m,1 块长 9.0m,上游转弯段长 13.0m,分 1 块,桥区段 150.0m,分 15 块,每块 10.0m,下游转弯段 20.0m,分 2 块,每块 10.0m,转弯段下游长 1177.8m,分 118 块,其中 117 块长 10.0m,1 块长7.8m;右洞结构分块为:转弯段上游长 488.0m,分 49 块,其中 48 块长 10.0m,1 块长8.0m,上游转弯段长 15.4m,分 1 块,桥区段 150.0m,分 15 块,每块 10.0m,下游转弯段15.0m,分 1 块,转弯段下游长 1182.8m,分 118 块,其中 116 块长 10.0m,2 块长 11.4m。主要工程量:C30 模筑混凝土:15310.6m3(混凝土标号:C30W8F150),C20 混凝土2883.8m3(详见表 1),橡胶止水 12395.8m,无纺布 53442.8m2,钢筋 1694.6t,ECB/EVA 复合防水板安装 53442.8m2,HDPE 防水板保护层 13364.4m2,二衬回填灌浆 40082.1㎡。表 1 混凝土工程量表序号工程部位项目名称单 位数量备注1暗涵主洞C30 模筑混凝土m314987.22回填 C20 混凝土m31184.039#施工竖井廊道回填 C20 混凝土m3672.6410#施工竖井廊道C30 模筑混凝土m3323.45回填 C20 混凝土m3672.6619#通气孔回填 C20 混凝土m3103.1720#通气孔回填 C20 混凝土m360.3821#通气孔回填 C20 混凝土m395.9922#通气孔回填 C20 混凝土m395.3合计18194.4二、施工布置 2.1 施工供水混凝土施工用水主要为混凝土养护用水、设备冷却用水和灌浆用水,自各施工竖井廊道φ50mm 供水主管上接取 4 根 φ25mm 支管到施工工作面。2.2 施工供电利用竖井廊道现有的电缆引入暗涵供电线路开关箱...
