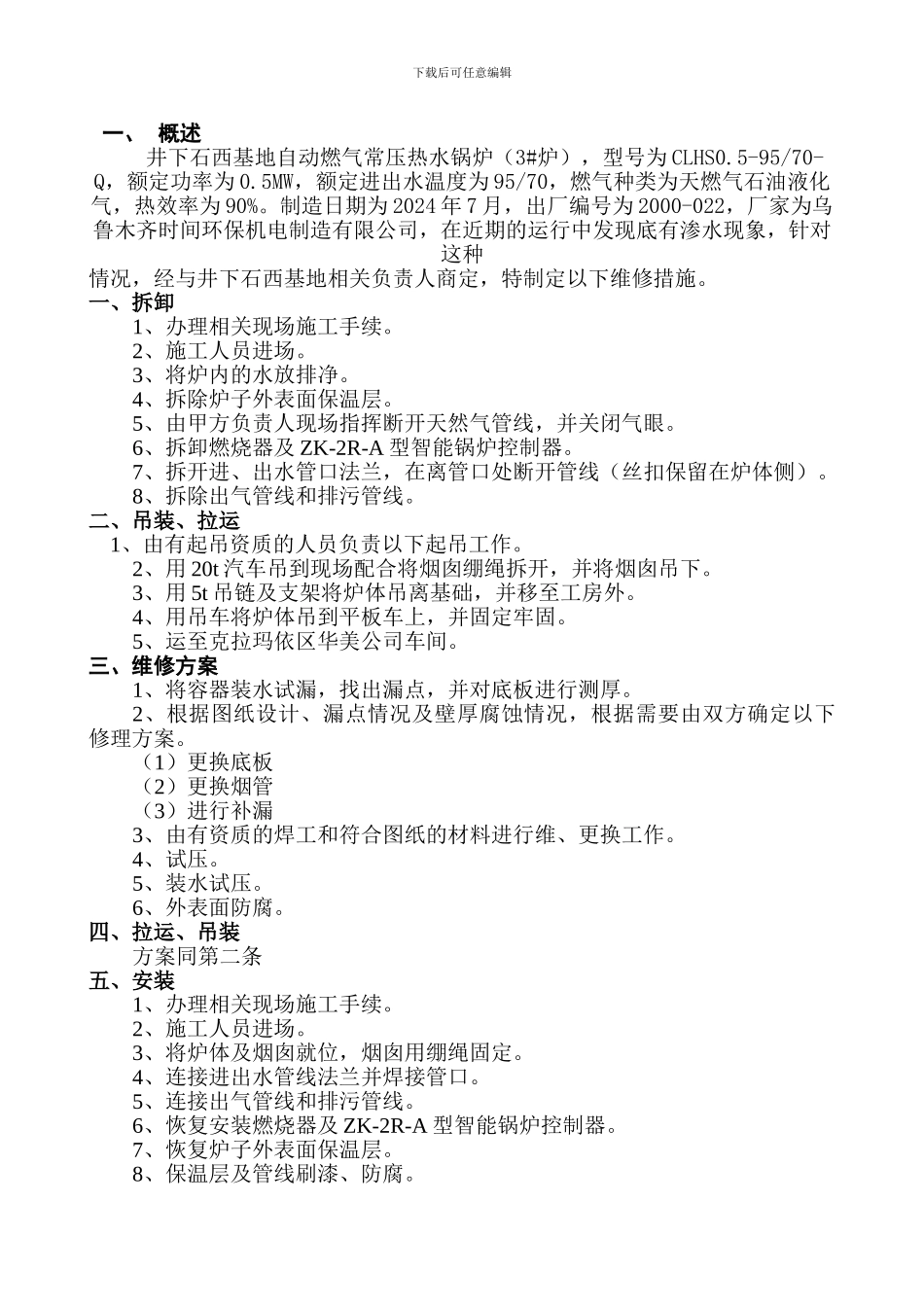

下载后可任意编辑井下石西基地自动燃气常压热水锅炉（3#炉）施工组织设计编制人：批准人： 设计单位：克拉玛依市华美新科技有限公司2011 年 05 月 09 日下载后可任意编辑一、 概述井下石西基地自动燃气常压热水锅炉（3#炉），型号为 CLHS0.5-95/70-Q，额定功率为 0.5MW，额定进出水温度为 95/70，燃气种类为天燃气石油液化气，热效率为 90%。制造日期为 2024 年 7 月，出厂编号为 2000-022，厂家为乌鲁木齐时间环保机电制造有限公司，在近期的运行中发现底有渗水现象，针对这种情况，经与井下石西基地相关负责人商定，特制定以下维修措施。一、拆卸1、办理相关现场施工手续。2、施工人员进场。3、将炉内的水放排净。4、拆除炉子外表面保温层。5、由甲方负责人现场指挥断开天然气管线，并关闭气眼。6、拆卸燃烧器及 ZK-2R-A 型智能锅炉控制器。7、拆开进、出水管口法兰，在离管口处断开管线（丝扣保留在炉体侧）。8、拆除出气管线和排污管线。二、吊装、拉运 1、由有起吊资质的人员负责以下起吊工作。2、用 20t 汽车吊到现场配合将烟囱绷绳拆开，并将烟囱吊下。3、用 5t 吊链及支架将炉体吊离基础，并移至工房外。4、用吊车将炉体吊到平板车上，并固定牢固。5、运至克拉玛依区华美公司车间。三、维修方案1、将容器装水试漏，找出漏点，并对底板进行测厚。2、根据图纸设计、漏点情况及壁厚腐蚀情况，根据需要由双方确定以下修理方案。（1）更换底板（2）更换烟管（3）进行补漏3、由有资质的焊工和符合图纸的材料进行维、更换工作。4、试压。5、装水试压。6、外表面防腐。四、拉运、吊装方案同第二条五、安装1、办理相关现场施工手续。2、施工人员进场。3、将炉体及烟囱就位，烟囱用绷绳固定。4、连接进出水管线法兰并焊接管口。5、连接出气管线和排污管线。6、恢复安装燃烧器及 ZK-2R-A 型智能锅炉控制器。7、恢复炉子外表面保温层。8、保温层及管线刷漆、防腐。下载后可任意编辑六、机具设备电焊机 ZX7-400 2 台20t 汽车吊 1 辆5t 吊链 2 付5t 吊链支架 1 付5t 天车 1 部气割工具 1 套钢丝绳 试压泵 1 台三平柴车 1 辆皮卡车 1 辆值班车 1 辆七、人员 项目负责人 杨新平 技术负责人 李育良 持证焊工 杜长分 秦鲲 吊装负责人员 杨新平八、质量保证1、加强质量教育，确保质保体系控制和运行。2、按公司 ISO90001 质量体系规定职能和职责，落实各级人员责任制。3、严格按施工组织设计中...
