井架物料提升机搭拆施工方案VIP免费

井架物料提升机搭拆施工方案_第1页
1/6

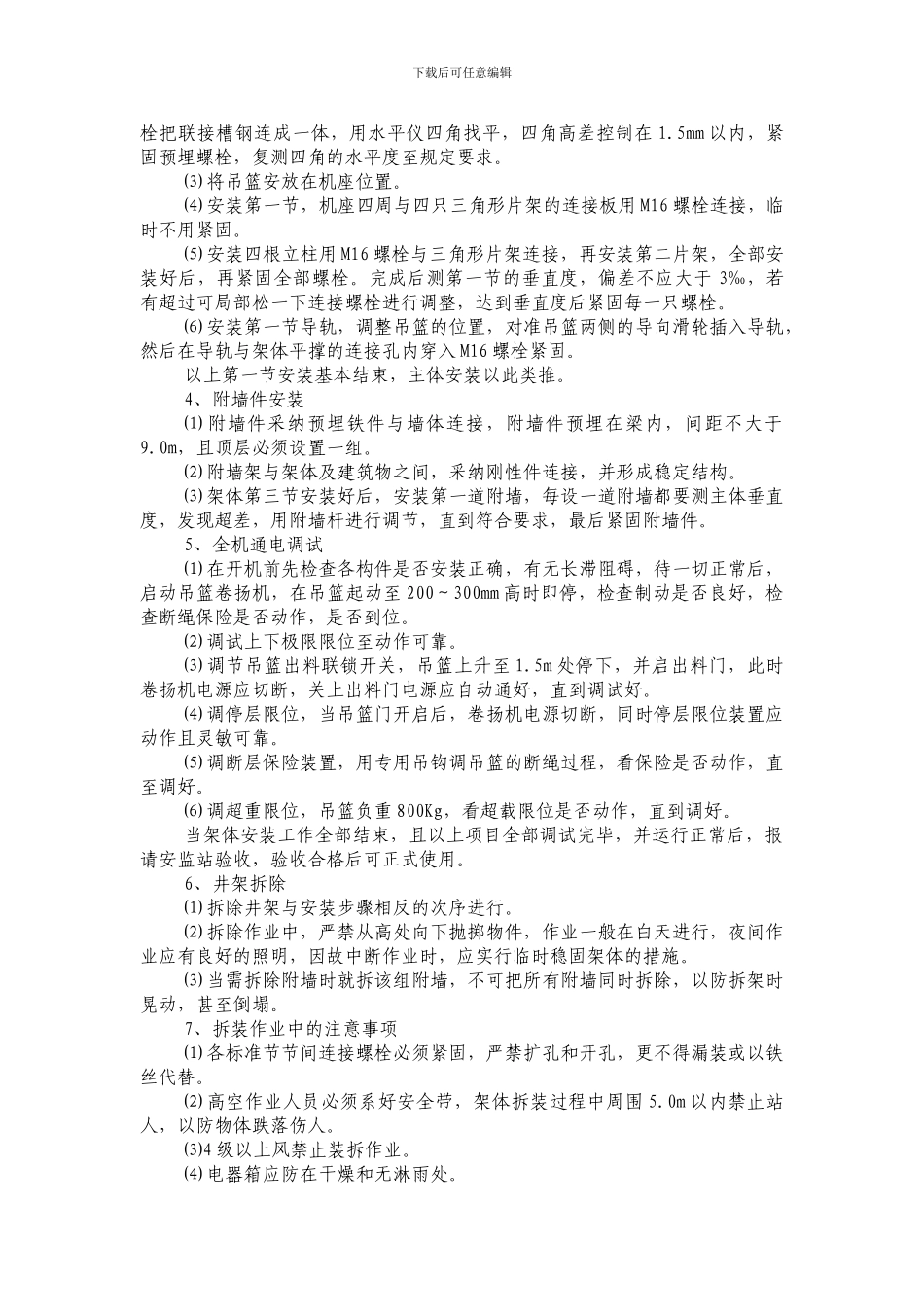

井架物料提升机搭拆施工方案_第2页
2/6

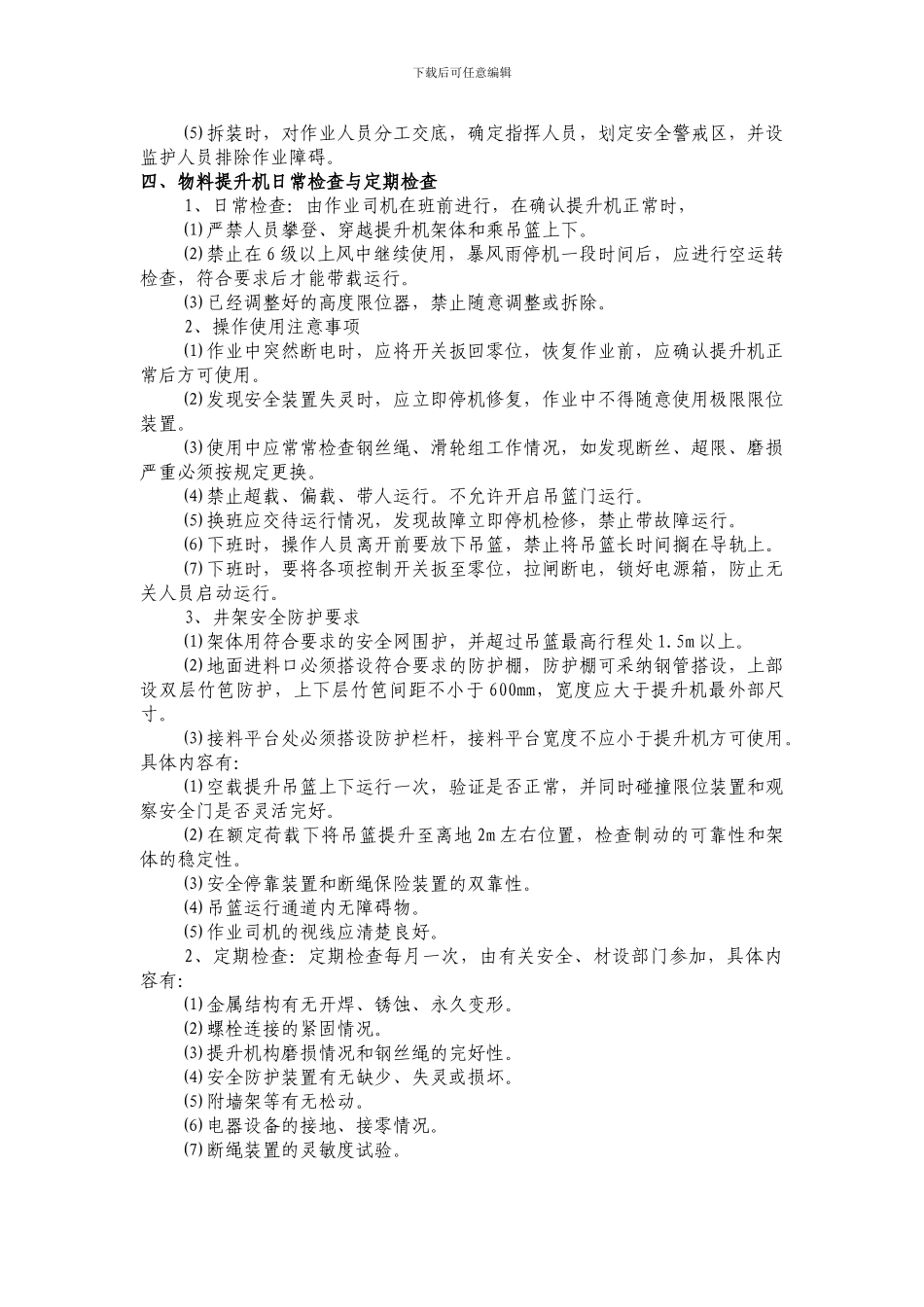

井架物料提升机搭拆施工方案_第3页
3/6
下载后可任意编辑井架物料提升机搭拆施工方案一、工程概况: 常州刘国钧高等职业技术学校培训楼工程由常州刘国钧高等职业技术学校投资建设,由江苏省纺织工业设计讨论院设计,由常州市天宁建筑工程监理有限公司监理,宜兴市第四建筑安装工程公司负责施工,该工程为框架结构,地下一层,地上四层,局部三层,建筑面积为 6216m2,本工程结构的设计使用年限为 50 年,按 7度抗震设防,耐火等级为二级。根据该工程特点制定本施工方案。二、井架物料提升机的选用1、本工程选用由常州江南建机厂生产的 JT8 型井架物料提升机,该机型符合我国现行的 JGJ88—92《龙门架及井架物料提升机安全技术规程》、JGJ59—99《建筑施工安全检查标准》中物料提升机等有关标准的规定,并有省级的准用证。2、安装基本性能参数井架安装高度:24(m)额定提升高度:21(m)井架截面(长×宽):2×2(m)井架吊篮内部空间(长×宽×高):1.85×1.75×1.85(m)吊篮额定载荷:8(KN)卷扬机 JK1:5.5(KW)最大提升速度:24(m/min)钢丝绳规格:11NAT6×19NF(m)断绳保险动作距离:<0.5m 3、主要组成部分提升机主要由底盘、架体、导轨架、卷扬机、吊篮、天梁、滑轮组、附墙架等组成。4、安全防护装置上极限限位装置;下极限限位装置;断绳保险装置;吊篮安全门;安全停靠装置;紧急断电开关;信号装置;超载限制器;缓冲器三、井架安装、调试与拆除1、安装精度要求⑴ 井架垂直度安装的偏差不应超过 1.5‰~3‰。⑵ 井架截面内,两对角线长度公差不得超过最大边长的名义尺寸的 3‰。⑶ 导轨接点截面错位不大于 0.8mm。⑷ 吊篮滚轮与导轨的安装间隙,应控制在 3~6mm 内。2、井架基础⑴ 基础按要求尺寸选好井架位置,除去浮土并夯实,要求基土承载力不小于 80Kpa。⑵ 铺 5~6cm 厚碎石作垫层,按基础图要求放置好预埋螺栓,和扎好钢筋,浇筑 30 厚 C20 砼,基础表面原浆抹平,水平度控制在 2~3mm 以内。⑶ 基础设有排水设施,四周做好排水沟。3、架体安装⑴ 待基础砼达到 80%设计强度时可进行架体安装。⑵ 机座安装:机座由脚柱和联系槽钢组成,脚柱穿入预埋螺栓,用 M16 螺下载后可任意编辑栓把联接槽钢连成一体,用水平仪四角找平,四角高差控制在 1.5mm 以内,紧固预埋螺栓,复测四角的水平度至规定要求。⑶ 将吊篮安放在机座位置。⑷ 安装第一节,机座四周与四只三角形片架的连接板用 M16 螺栓连接,临时不用紧固。⑸ 安装四...
