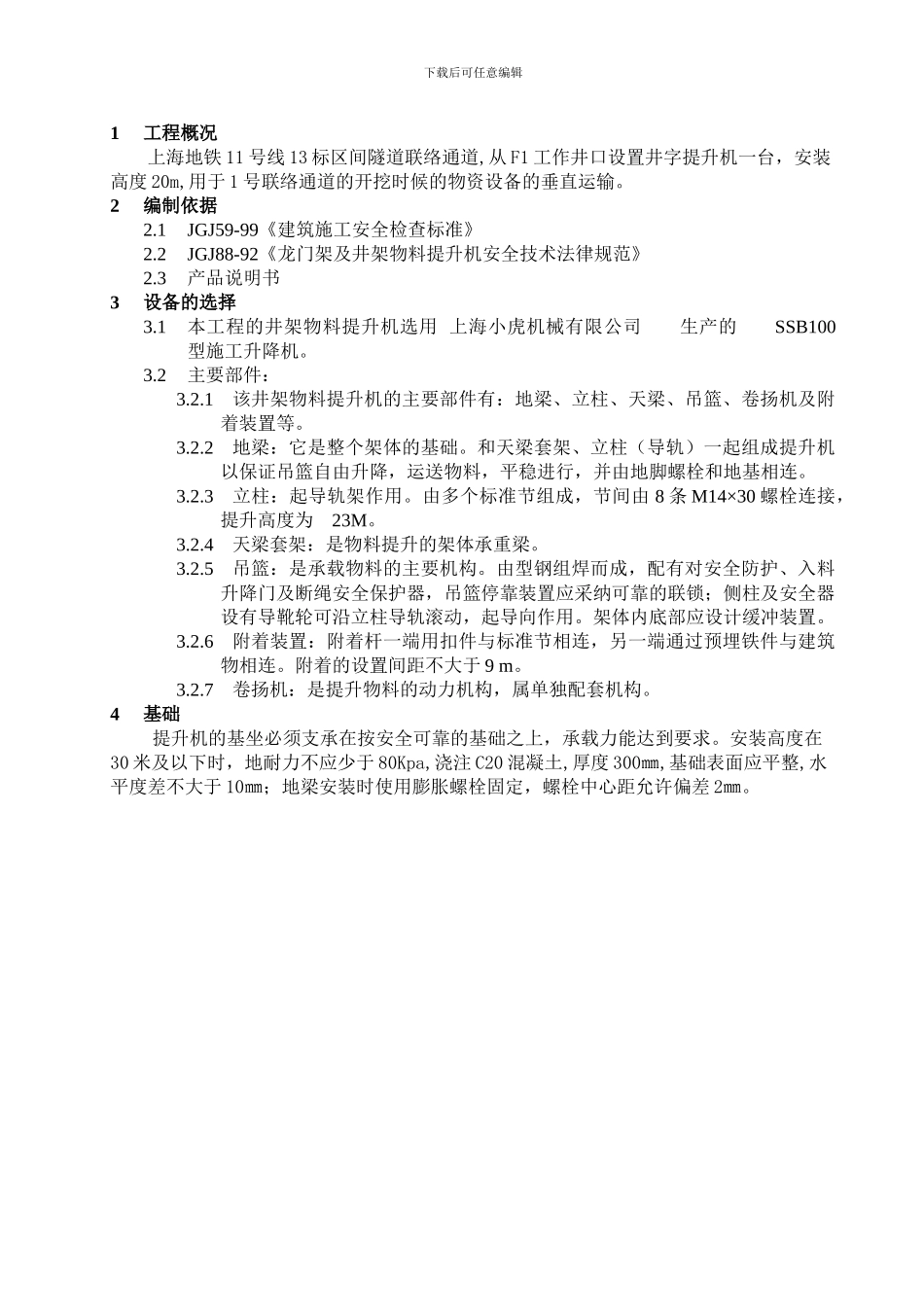

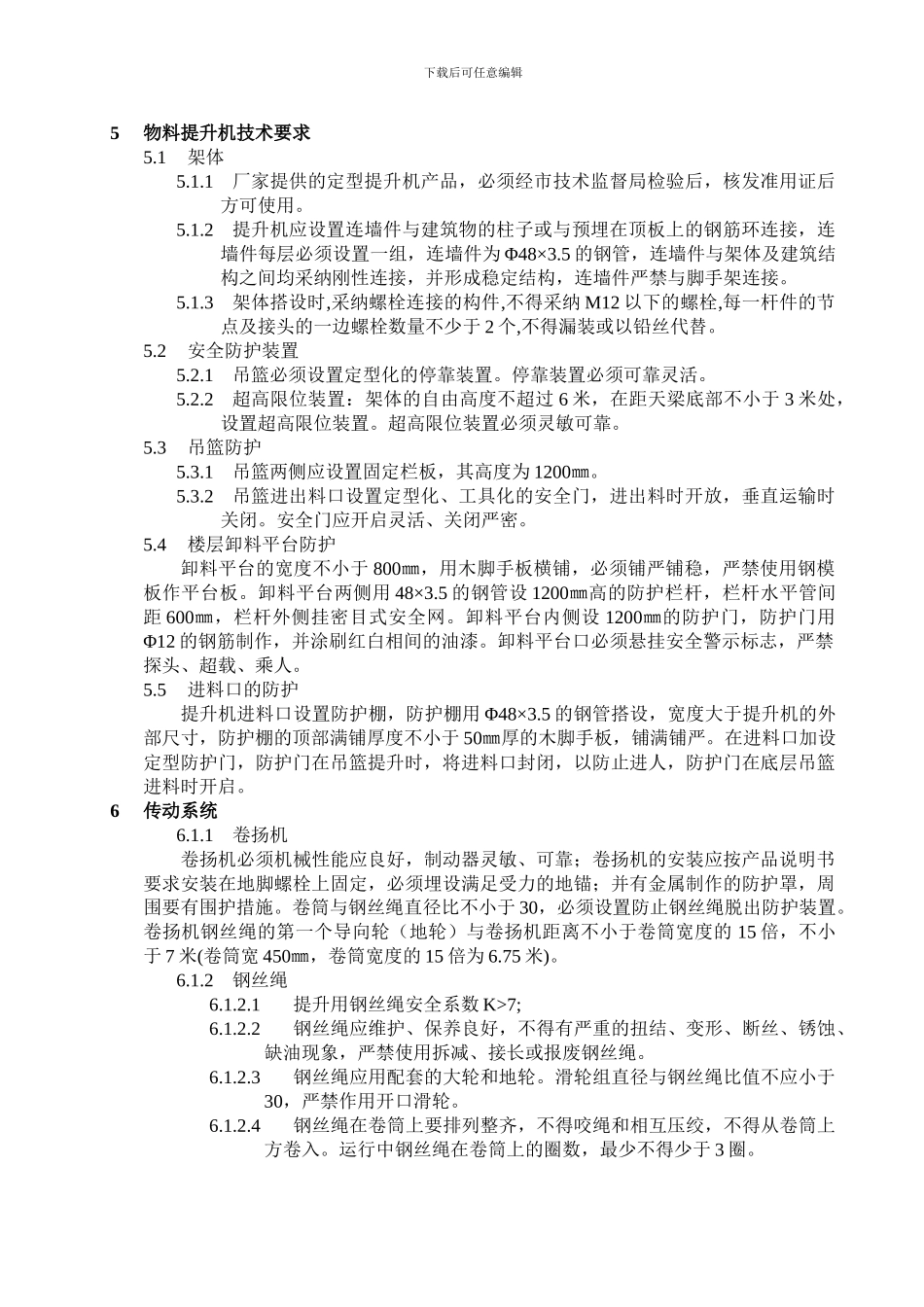

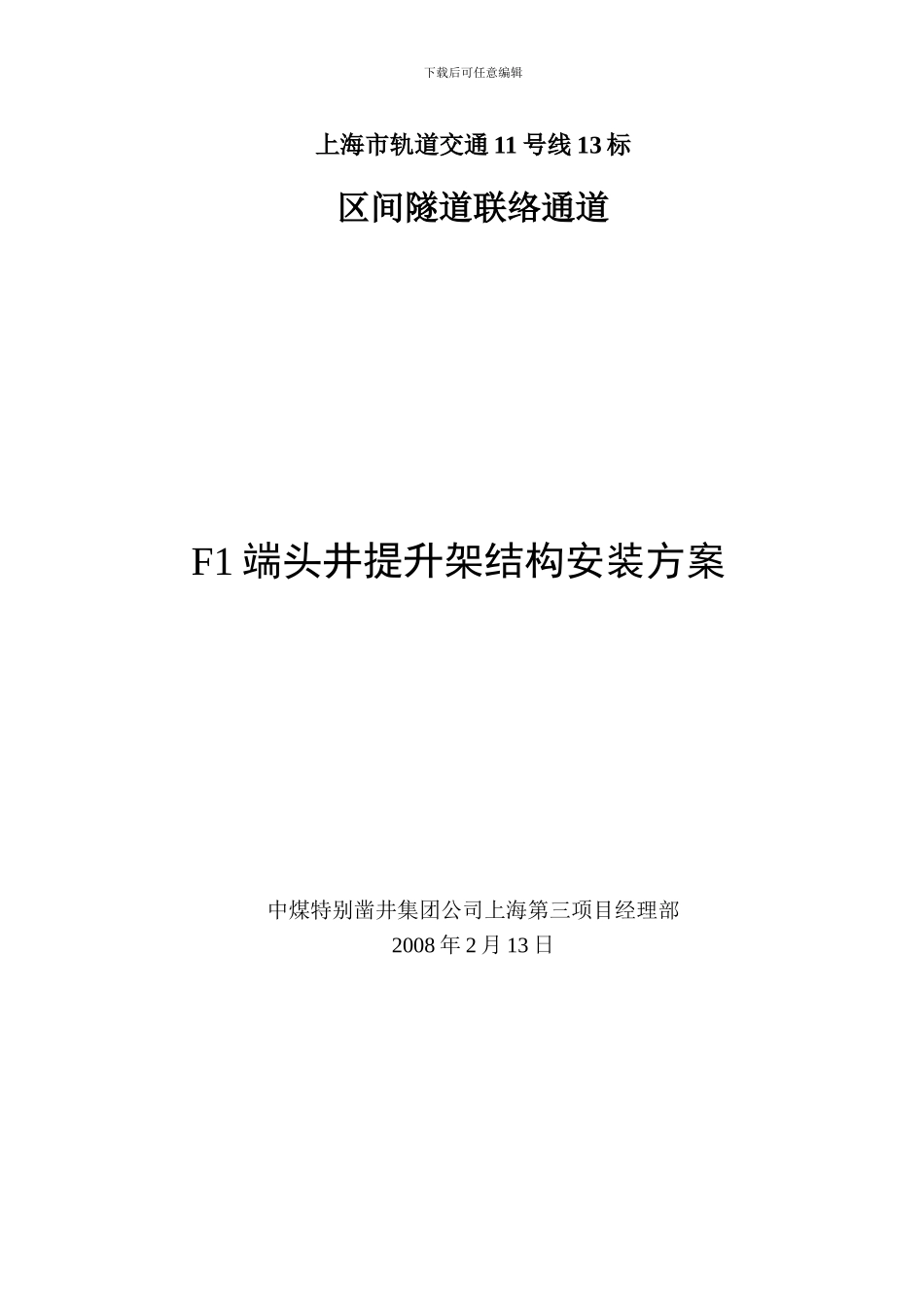

下载后可任意编辑上海市轨道交通 11 号线 13 标区间隧道联络通道F1 端头井提升架结构安装方案中煤特别凿井集团公司上海第三项目经理部2008 年 2 月 13 日下载后可任意编辑1工程概况 上海地铁 11 号线 13 标区间隧道联络通道,从 F1 工作井口设置井字提升机一台,安装高度 20m,用于 1 号联络通道的开挖时候的物资设备的垂直运输。2编制依据 2.1JGJ59-99《建筑施工安全检查标准》 2.2JGJ88-92《龙门架及井架物料提升机安全技术法律规范》2.3产品说明书 3设备的选择 3.1本工程的井架物料提升机选用 上海小虎机械有限公司 生产的 SSB100型施工升降机。3.2主要部件: 3.2.1该井架物料提升机的主要部件有:地梁、立柱、天梁、吊篮、卷扬机及附着装置等。 3.2.2地梁:它是整个架体的基础。和天梁套架、立柱(导轨)一起组成提升机以保证吊篮自由升降,运送物料,平稳进行,并由地脚螺栓和地基相连。 3.2.3立柱:起导轨架作用。由多个标准节组成,节间由 8 条 M14×30 螺栓连接,提升高度为 23M。 3.2.4天梁套架:是物料提升的架体承重梁。 3.2.5吊篮:是承载物料的主要机构。由型钢组焊而成,配有对安全防护、入料升降门及断绳安全保护器,吊篮停靠装置应采纳可靠的联锁;侧柱及安全器设有导靴轮可沿立柱导轨滚动,起导向作用。架体内底部应设计缓冲装置。 3.2.6附着装置:附着杆一端用扣件与标准节相连,另一端通过预埋铁件与建筑物相连。附着的设置间距不大于 9 m。3.2.7卷扬机:是提升物料的动力机构,属单独配套机构。 4基础 提升机的基坐必须支承在按安全可靠的基础之上,承载力能达到要求。安装高度在30 米及以下时,地耐力不应少于 80Kpa,浇注 C20 混凝土,厚度 300㎜,基础表面应平整,水平度差不大于 10㎜;地梁安装时使用膨胀螺栓固定,螺栓中心距允许偏差 2㎜。下载后可任意编辑5物料提升机技术要求 5.1架体 5.1.1厂家提供的定型提升机产品,必须经市技术监督局检验后,核发准用证后方可使用。 5.1.2提升机应设置连墙件与建筑物的柱子或与预埋在顶板上的钢筋环连接,连墙件每层必须设置一组,连墙件为 Φ48×3.5 的钢管,连墙件与架体及建筑结构之间均采纳刚性连接,并形成稳定结构,连墙件严禁与脚手架连接。 5.1.3架体搭设时,采纳螺栓连接的构件,不得采纳 M12 以下的螺栓,每一杆件的节点及接头的一边螺栓数量不少于 2 个,不得漏装或以铅丝代替。 5.2安全防护装置 5.2.1吊篮必须设...
