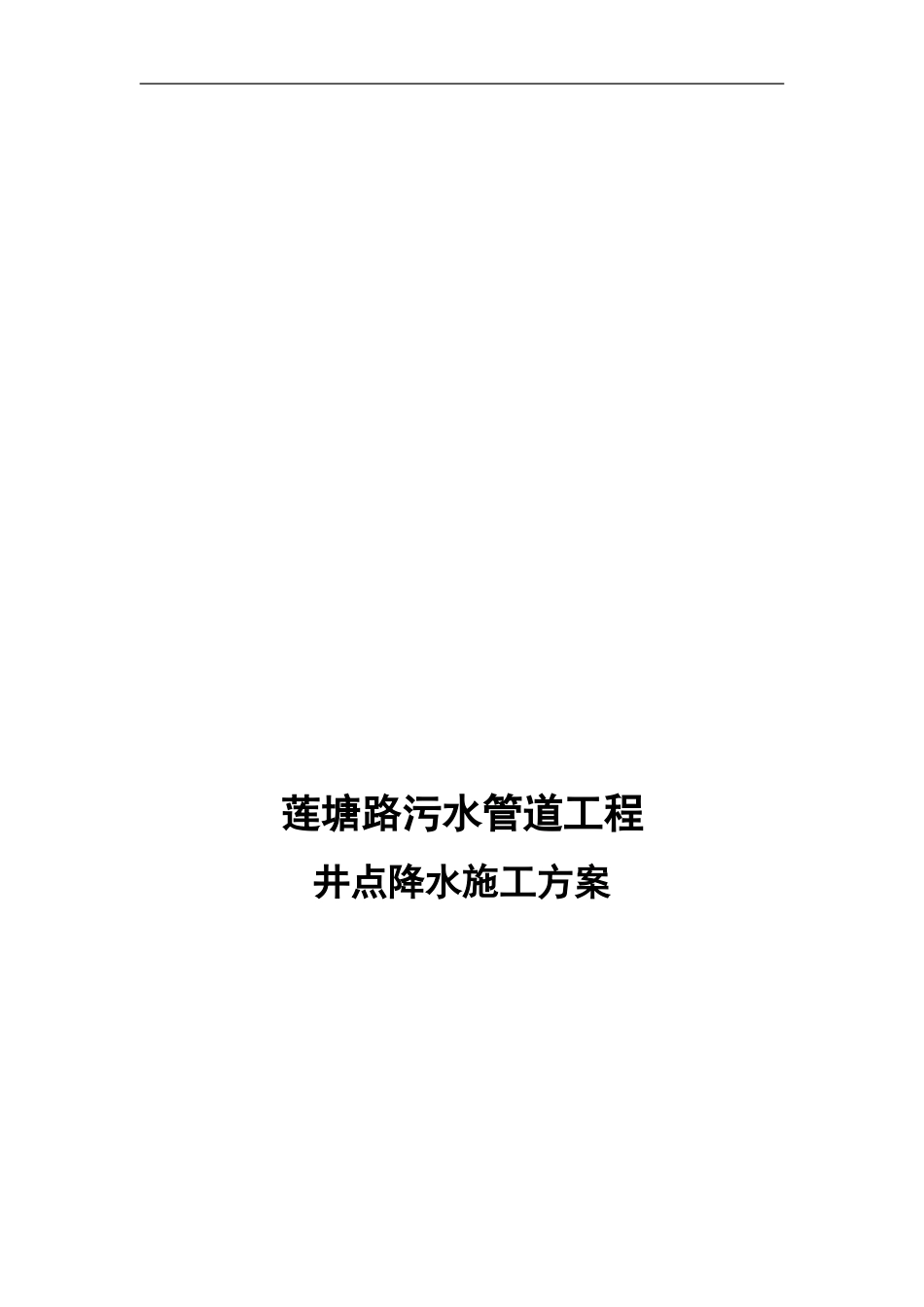

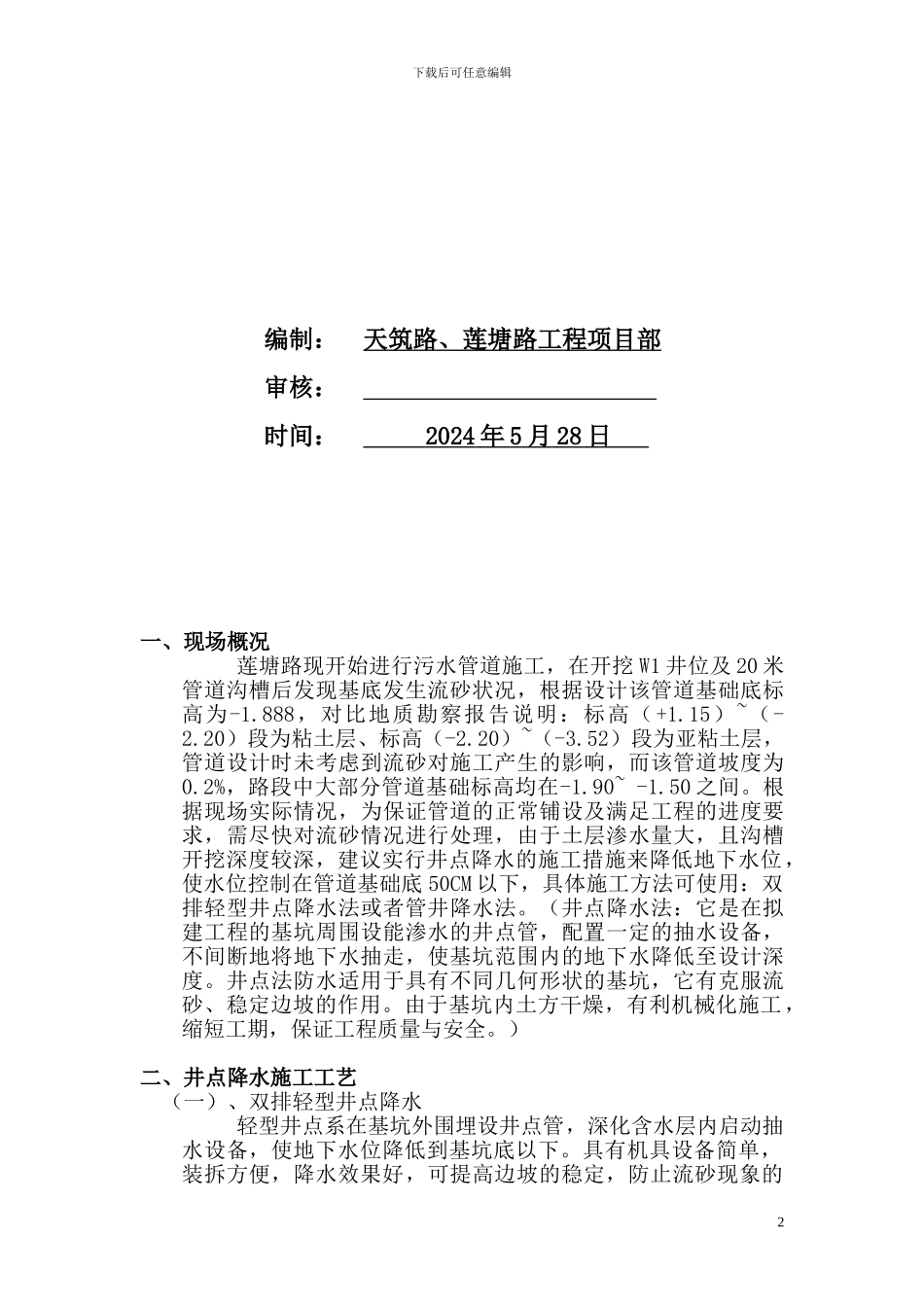

莲塘路污水管道工程井点降水施工方案下载后可任意编辑编制： 天筑路、莲塘路工程项目部审核： 时间： 2024 年 5 月 28 日 一、现场概况莲塘路现开始进行污水管道施工，在开挖 W1 井位及 20 米管道沟槽后发现基底发生流砂状况，根据设计该管道基础底标高为-1.888，对比地质勘察报告说明：标高（+1.15）~（-2.20）段为粘土层、标高（-2.20）~（-3.52）段为亚粘土层，管道设计时未考虑到流砂对施工产生的影响，而该管道坡度为0.2%，路段中大部分管道基础标高均在-1.90~ -1.50 之间。根据现场实际情况，为保证管道的正常铺设及满足工程的进度要求，需尽快对流砂情况进行处理，由于土层渗水量大，且沟槽开挖深度较深，建议实行井点降水的施工措施来降低地下水位，使水位控制在管道基础底 50CM 以下，具体施工方法可使用：双排轻型井点降水法或者管井降水法。（井点降水法：它是在拟建工程的基坑周围设能渗水的井点管，配置一定的抽水设备，不间断地将地下水抽走，使基坑范围内的地下水降低至设计深度。井点法防水适用于具有不同几何形状的基坑，它有克服流砂、稳定边坡的作用。由于基坑内土方干燥，有利机械化施工，缩短工期，保证工程质量与安全。）二、井点降水施工工艺（一）、双排轻型井点降水 轻型井点系在基坑外围埋设井点管，深化含水层内启动抽水设备，使地下水位降低到基坑底以下。具有机具设备简单，装拆方便，降水效果好，可提高边坡的稳定，防止流砂现象的2下载后可任意编辑发生，降水费用较低等特点，但需配置一套井点设备，适用于渗透系数为 0.1-5.0m/d 的土及土层中含有大量的细砂和粉砂的土，或明沟排水易引起流砂、坍方的基坑降水工程。1、井点管施工程序是：放线定位 →铺设总管→安装井点管、填砂砾滤料、上部填粘土密封→用弯联管将井点管与总管接通→安装集水箱和排水箱→开动真空泵排气，再开动离心水泵抽水→测量观测地下水位变化。 2、确定井点的位置，污水沟槽采纳分层开挖的方法施工，首层土方开挖后沿沟槽两侧，沿台阶各布置一排井点，井点管距坑壁不应小于 1.0m ，间距由 1.0-1.2m ，埋深根据降水深度及含水层位置决定，但必须埋入含水层内。3、井点管埋设完毕应接通总管。总管设在井点管外侧 50cm 处，将配好的管子逐根放入沟内，在端头法兰穿上螺栓，垫上橡胶密封圈，然后拧紧法兰螺栓，总管端部，用法兰封牢。一旦井点干管铺好后，用吸水胶管将井点管与干管连接，并用８号铁丝绑牢。一组井...
