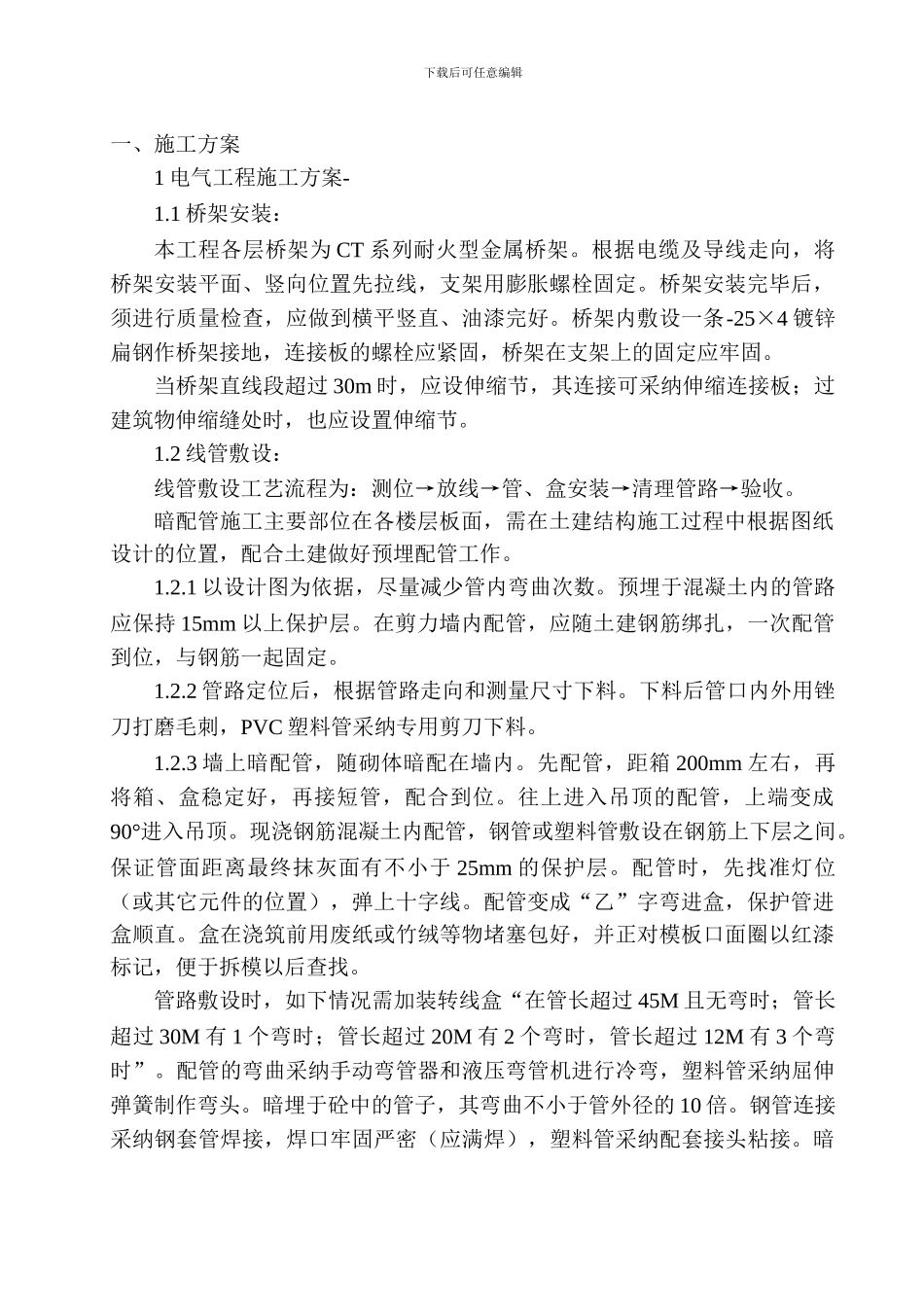

下载后可任意编辑一、施工方案1 电气工程施工方案-1.1 桥架安装：本工程各层桥架为 CT 系列耐火型金属桥架。根据电缆及导线走向，将桥架安装平面、竖向位置先拉线，支架用膨胀螺栓固定。桥架安装完毕后，须进行质量检查，应做到横平竖直、油漆完好。桥架内敷设一条-25×4 镀锌扁钢作桥架接地，连接板的螺栓应紧固，桥架在支架上的固定应牢固。当桥架直线段超过 30m 时，应设伸缩节，其连接可采纳伸缩连接板；过建筑物伸缩缝处时，也应设置伸缩节。1.2 线管敷设：线管敷设工艺流程为：测位→放线→管、盒安装→清理管路→验收。暗配管施工主要部位在各楼层板面，需在土建结构施工过程中根据图纸设计的位置，配合土建做好预埋配管工作。1.2.1 以设计图为依据，尽量减少管内弯曲次数。预埋于混凝土内的管路应保持 15mm 以上保护层。在剪力墙内配管，应随土建钢筋绑扎，一次配管到位，与钢筋一起固定。1.2.2 管路定位后，根据管路走向和测量尺寸下料。下料后管口内外用锉刀打磨毛刺，PVC 塑料管采纳专用剪刀下料。1.2.3 墙上暗配管，随砌体暗配在墙内。先配管，距箱 200mm 左右，再将箱、盒稳定好，再接短管，配合到位。往上进入吊顶的配管，上端变成90°进入吊顶。现浇钢筋混凝土内配管，钢管或塑料管敷设在钢筋上下层之间。保证管面距离最终抹灰面有不小于 25mm 的保护层。配管时，先找准灯位（或其它元件的位置），弹上十字线。配管变成“乙”字弯进盒，保护管进盒顺直。盒在浇筑前用废纸或竹绒等物堵塞包好，并正对模板口面圈以红漆标记，便于拆模以后查找。管路敷设时，如下情况需加装转线盒“在管长超过 45M 且无弯时；管长超过 30M 有 1 个弯时；管长超过 20M 有 2 个弯时，管长超过 12M 有 3 个弯时”。配管的弯曲采纳手动弯管器和液压弯管机进行冷弯，塑料管采纳屈伸弹簧制作弯头。暗埋于砼中的管子，其弯曲不小于管外径的 10 倍。钢管连接采纳钢套管焊接，焊口牢固严密（应满焊），塑料管采纳配套接头粘接。暗下载后可任意编辑埋于砼内的管子，其管口加塞塑料堵头，再在其外口处缠黑胶布以防漏浆。管口处或线盒内加塞竹绒以防混凝浆陷入。1.2.4 钢管明敷时，其固定点最大允许距离 DN15～20 为 1000mm、DN25～32 为 1500mm。弯曲半径为≥6 倍管外径，接线盒处用 Ф8 圆钢作跨焊接地处理。1.3 电缆电线安装电缆敷设前要根据设计图编制电缆在地沟和桥架内的排列图，作到电缆在转向时不交叉和零乱。...
