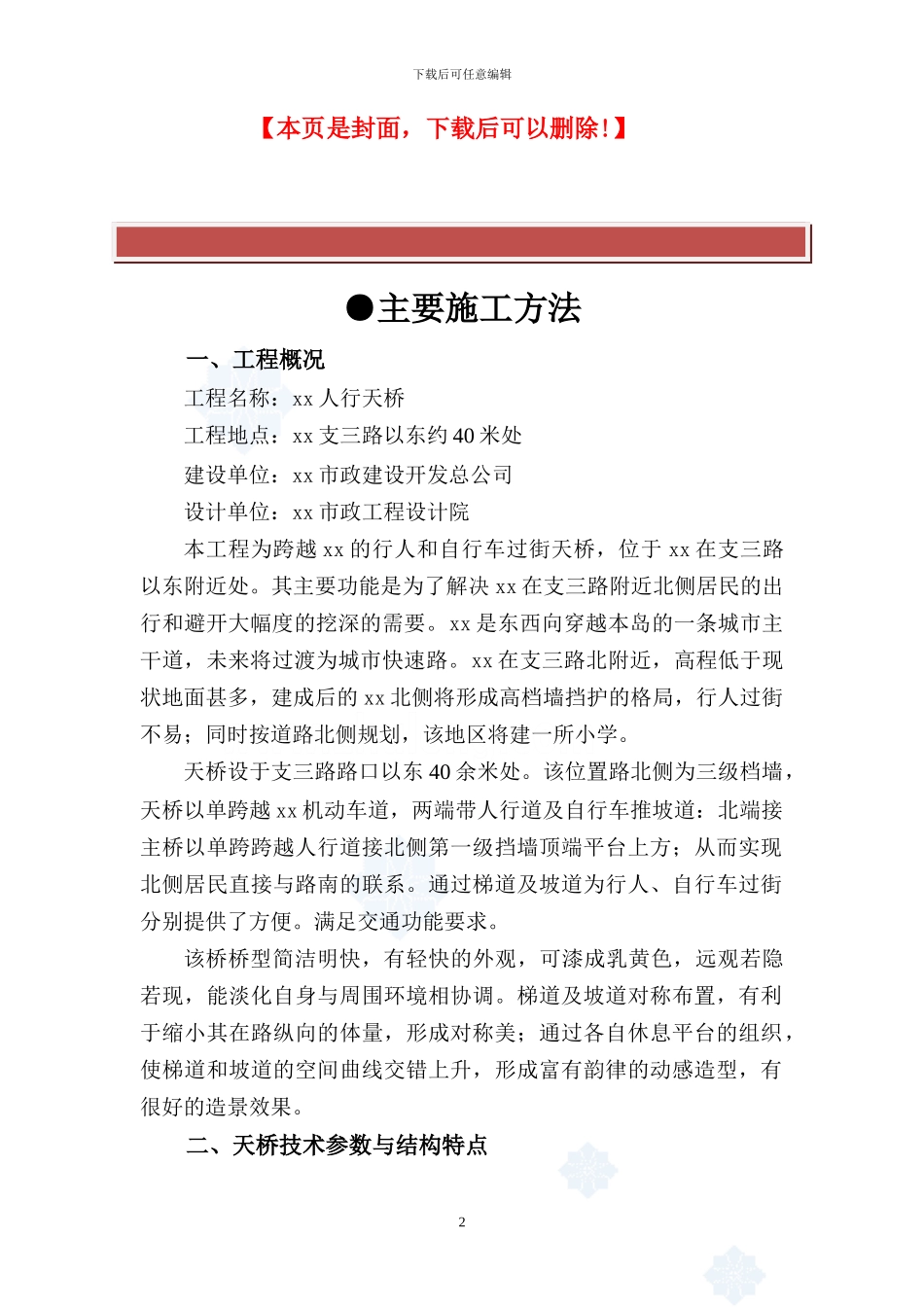

下载后可任意编辑 精品文档下载 1最新资料,word 文档,可以自由编辑!!下载后可任意编辑【本页是封面,下载后可以删除!】●主要施工方法一、工程概况工程名称:xx 人行天桥工程地点:xx 支三路以东约 40 米处建设单位:xx 市政建设开发总公司设计单位:xx 市政工程设计院本工程为跨越 xx 的行人和自行车过街天桥,位于 xx 在支三路以东附近处。其主要功能是为了解决 xx 在支三路附近北侧居民的出行和避开大幅度的挖深的需要。xx 是东西向穿越本岛的一条城市主干道,未来将过渡为城市快速路。xx 在支三路北附近,高程低于现状地面甚多,建成后的 xx 北侧将形成高档墙挡护的格局,行人过街不易;同时按道路北侧规划,该地区将建一所小学。天桥设于支三路路口以东 40 余米处。该位置路北侧为三级档墙,天桥以单跨越 xx 机动车道,两端带人行道及自行车推坡道:北端接主桥以单跨跨越人行道接北侧第一级挡墙顶端平台上方;从而实现北侧居民直接与路南的联系。通过梯道及坡道为行人、自行车过街分别提供了方便。满足交通功能要求。该桥桥型简洁明快,有轻快的外观,可漆成乳黄色,远观若隐若现,能淡化自身与周围环境相协调。梯道及坡道对称布置,有利于缩小其在路纵向的体量,形成对称美;通过各自休息平台的组织,使梯道和坡道的空间曲线交错上升,形成富有韵律的动感造型,有很好的造景效果。二、天桥技术参数与结构特点2下载后可任意编辑1、桥面净宽:桥面净 5.1 米,总 6 米。坡道净宽:1.8+2*0.1=2.0 米;梯道净宽:1.35+2*0.1=1.55 米。2、桥下净空:机动车道高 5.0 米,人行道高 2.3 米;3、荷载(考虑偏载):5kn/m2,风荷载 1.0kn/m2,地震烈度为 7度。主桥为单跨 43.20m 的中承式钢管砼拱桥,矢跨比 1/6,拱肋及加劲梁,主拱内径 600mm,供脚处内径 800mm,吊杆采纳 φ40Ⅳ级冷拉钢筋,外面罩 φ50×3 不锈钢管防锈和装饰,拱肋为二次抛物线的曲线拱,吊杆间距为 5m,拱的中矢高 7.2m,桥下车道净空大于 5m,拱肋间在拱脚段设 K 撑,拱顶设两处横撑。拱梁固结结构,主梁全长 34.892m。梁高 50cm,铺装层 4-8cm。为满足桥梁美观和降低两侧梯道,减少梯道和坡道长度的要求,梁体设计为坚向弯曲。主梁不设预拱度,在桥面形成二次抛物线竖曲线。在两加劲梁之间用钢件联结,形成纵横传力的正交异形板体系,同时抵抗水平力。主梁、边梁、梯道、坡道均为全焊钢梁。桥面横坡为二次抛物线 Y=-1/18...
