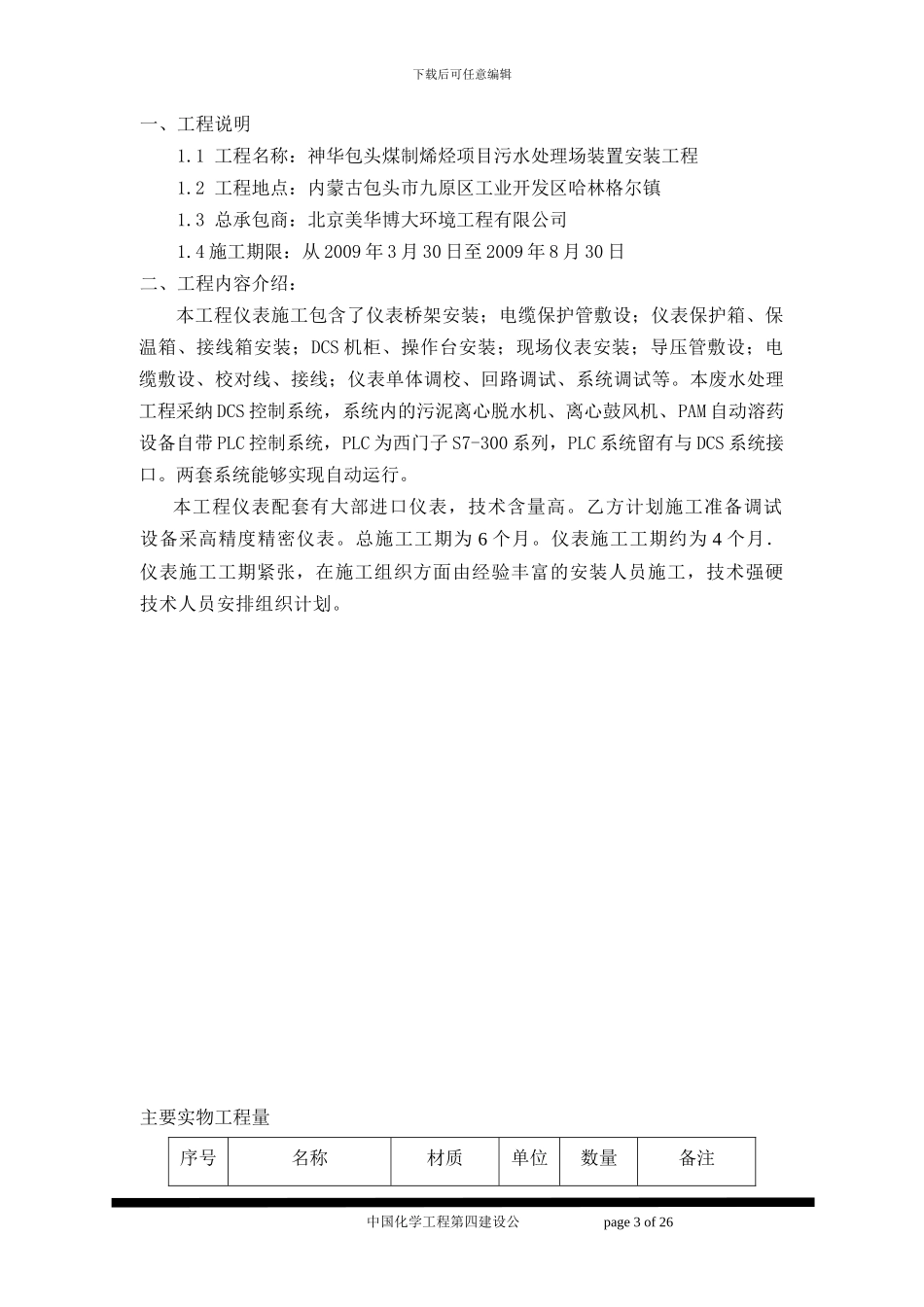

下载后可任意编辑 精品文档下载 【本页是封面，下载后可以删除!】 中国化学工程第四建设公 page 1 of 26最新资料，word 文档，可以自由编辑！！下载后可任意编辑目 录一、工程说明二、工程介绍三、编制依据四、施工准备五、施工基本工序六、仪表工程施工方法及技术措施七、施工资源配置计划八、施工进度计划九、质量保证措施十、应填写的施工记录十一、 施工平面布置图十二、 施工 HSE 保证措施 中国化学工程第四建设公 page 2 of 26下载后可任意编辑一、工程说明1.1 工程名称：神华包头煤制烯烃项目污水处理场装置安装工程1.2 工程地点：内蒙古包头市九原区工业开发区哈林格尔镇1.3 总承包商：北京美华博大环境工程有限公司1.4 施工期限：从 2009 年 3 月 30 日至 2009 年 8 月 30 日二、工程内容介绍：本工程仪表施工包含了仪表桥架安装；电缆保护管敷设；仪表保护箱、保温箱、接线箱安装；DCS 机柜、操作台安装；现场仪表安装；导压管敷设；电缆敷设、校对线、接线；仪表单体调校、回路调试、系统调试等。本废水处理工程采纳 DCS 控制系统，系统内的污泥离心脱水机、离心鼓风机、PAM 自动溶药设备自带 PLC 控制系统，PLC 为西门子 S7-300 系列，PLC 系统留有与 DCS 系统接口。两套系统能够实现自动运行。本工程仪表配套有大部进口仪表，技术含量高。乙方计划施工准备调试设备采高精度精密仪表。总施工工期为 6 个月。仪表施工工期约为 4 个月．仪表施工工期紧张，在施工组织方面由经验丰富的安装人员施工，技术强硬技术人员安排组织计划。主要实物工程量序号名称材质单位数量备注 中国化学工程第四建设公 page 3 of 26下载后可任意编辑1DCS 机柜套142操作台套23工程师站套14各类管材米114805支架材料kg35306桥架米4507电缆米700008光缆米30009保护箱台2310温度仪表台211压力仪表台4812流量仪表台813液位仪表台1714控制阀门台6015压力变送器台416分析仪表美国 HACH台15三 、编制依据1. GB50093—2024《工业自动化仪表工程施工及验收法律规范》2. GBJ131—90《自动化仪表安装工程质量检验及评定标准》3. 石油化工仪表工程施工技术规程 SH3521-19994. 北京美华博大环境工程有限公司提供的施工图四、 施工准备4．1 组织准备工程组织结构 中国化学工程第四建设公 page 4 of 26下载后可任意编辑4.2 技术准备4.2.1 本工程施工准备期间，组织专业工程师认真审图。同时，经理部...
