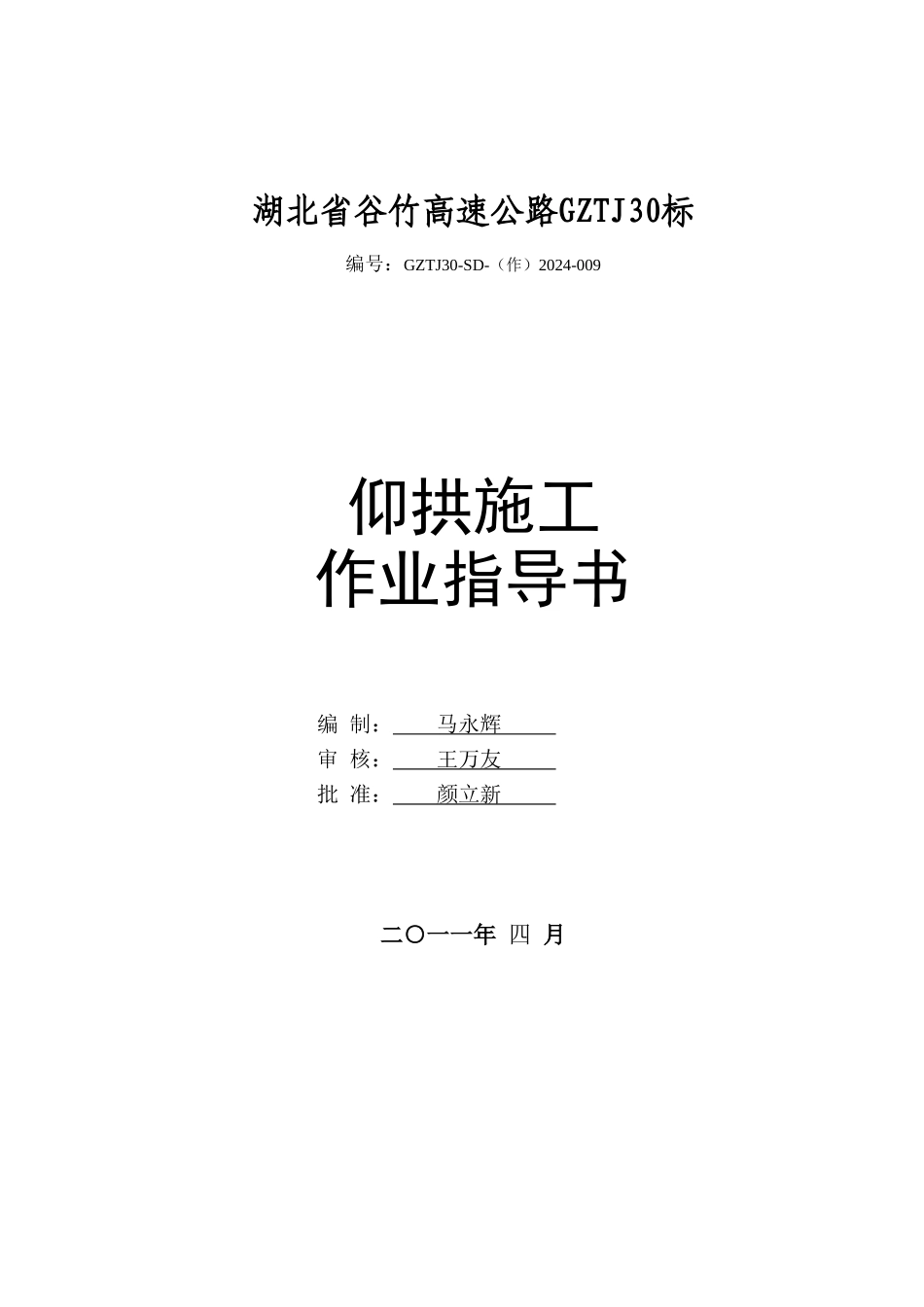

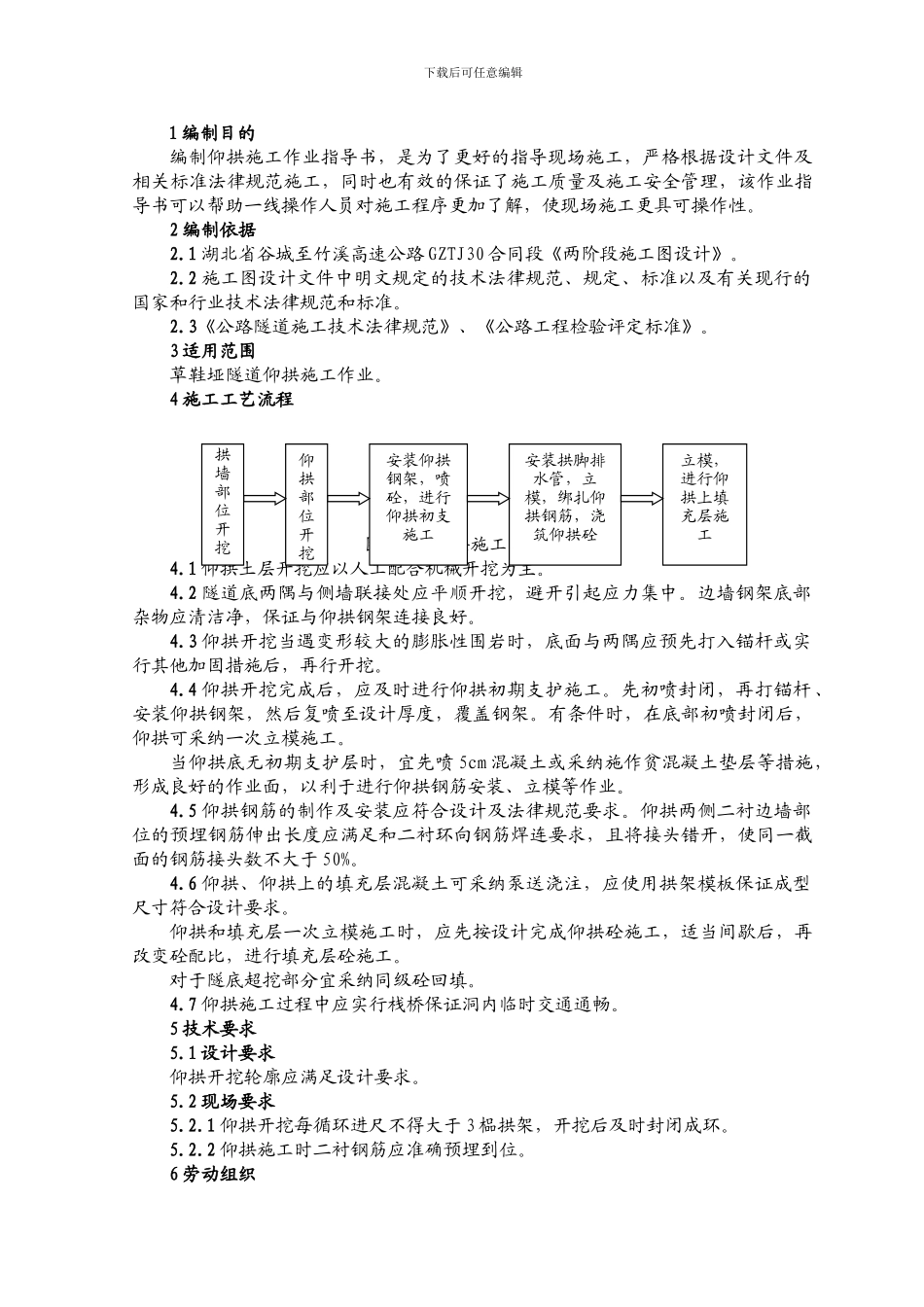

湖北省谷竹高速公路GZTJ30标编号：GZTJ30-SD-（作）2024-009仰拱施工作业指导书编 制： 马永辉 审 核： 王万友 批 准： 颜立新 二○一一年 四 月 下载后可任意编辑1 编制目的编制仰拱施工作业指导书，是为了更好的指导现场施工，严格根据设计文件及相关标准法律规范施工，同时也有效的保证了施工质量及施工安全管理，该作业指导书可以帮助一线操作人员对施工程序更加了解，使现场施工更具可操作性。2 编制依据2.1 湖北省谷城至竹溪高速公路 GZTJ30 合同段《两阶段施工图设计》。2.2 施工图设计文件中明文规定的技术法律规范、规定、标准以及有关现行的国家和行业技术法律规范和标准。2.3《公路隧道施工技术法律规范》、《公路工程检验评定标准》。3 适用范围草鞋垭隧道仰拱施工作业。4 施工工艺流程图 4-1 仰拱施工工序框图4.1 仰拱土层开挖应以人工配合机械开挖为主。4.2 隧道底两隅与侧墙联接处应平顺开挖，避开引起应力集中。边墙钢架底部杂物应清洁净，保证与仰拱钢架连接良好。4.3 仰拱开挖当遇变形较大的膨胀性围岩时，底面与两隅应预先打入锚杆或实行其他加固措施后，再行开挖。4.4 仰拱开挖完成后，应及时进行仰拱初期支护施工。先初喷封闭，再打锚杆、安装仰拱钢架，然后复喷至设计厚度，覆盖钢架。有条件时，在底部初喷封闭后，仰拱可采纳一次立模施工。当仰拱底无初期支护层时，宜先喷 5cm 混凝土或采纳施作贫混凝土垫层等措施，形成良好的作业面，以利于进行仰拱钢筋安装、立模等作业。4.5 仰拱钢筋的制作及安装应符合设计及法律规范要求。仰拱两侧二衬边墙部位的预埋钢筋伸出长度应满足和二衬环向钢筋焊连要求，且将接头错开，使同一截面的钢筋接头数不大于 50%。4.6 仰拱、仰拱上的填充层混凝土可采纳泵送浇注，应使用拱架模板保证成型尺寸符合设计要求。仰拱和填充层一次立模施工时，应先按设计完成仰拱砼施工，适当间歇后，再改变砼配比，进行填充层砼施工。对于隧底超挖部分宜采纳同级砼回填。4.7 仰拱施工过程中应实行栈桥保证洞内临时交通通畅。5 技术要求5.1 设计要求仰拱开挖轮廓应满足设计要求。5.2 现场要求5.2.1 仰拱开挖每循环进尺不得大于 3 榀拱架，开挖后及时封闭成环。5.2.2 仰拱施工时二衬钢筋应准确预埋到位。6 劳动组织拱墙部位开挖仰拱部位开挖安装仰拱钢架，喷砼，进行仰拱初支施工安装拱脚排水管，立模，绑扎仰拱钢筋，浇筑仰拱砼立模，进行仰拱上填充层施工下载后可...
