住宅楼脚手架施工方案()VIP免费

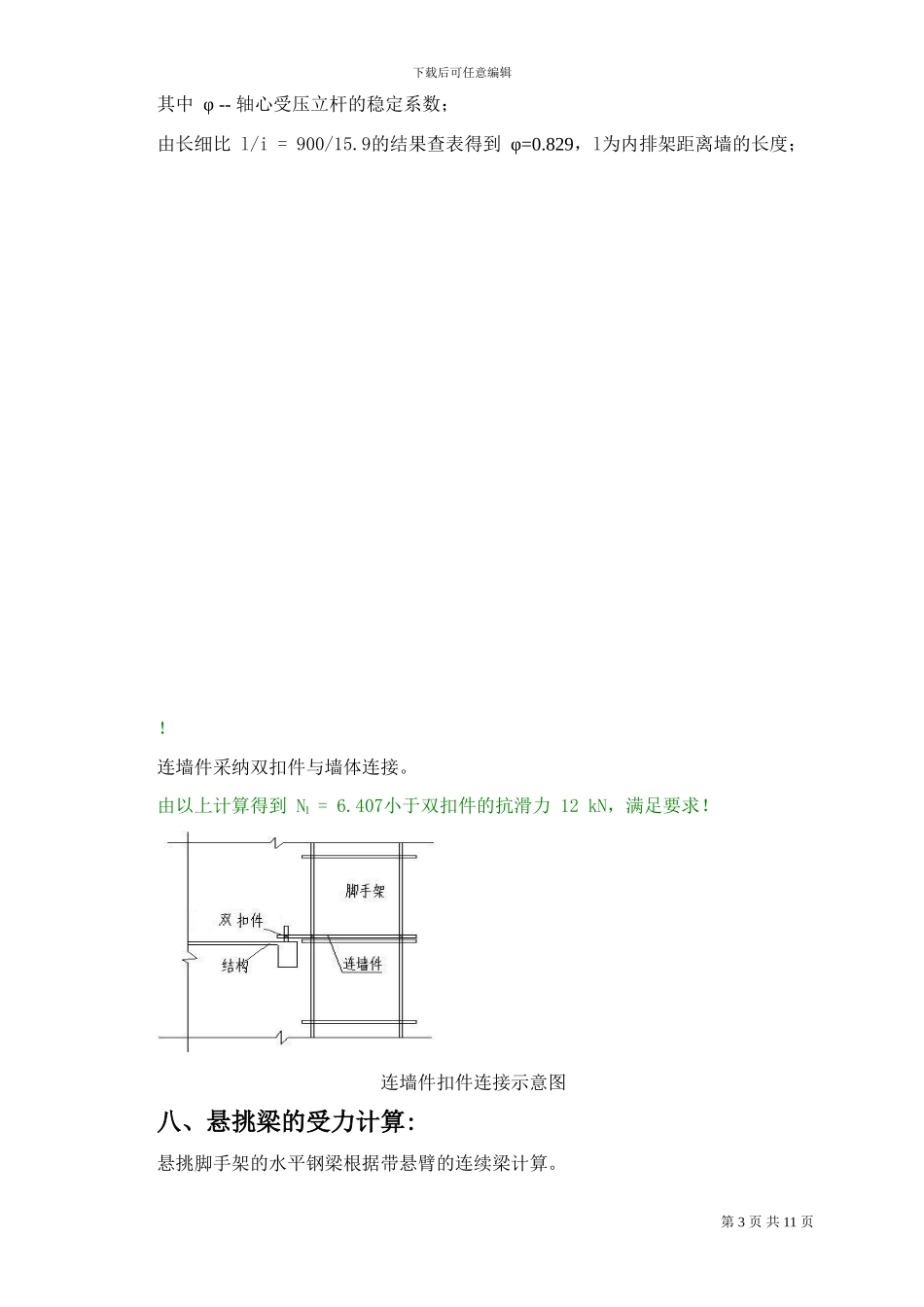

下载后可任意编辑脚手架立杆荷载的计算: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值，为0.1248kN/m NG1 = [0.1248+(1.50×2/2)×0.033/1.80]×18.00 = 2.746kN；(2)脚手板的自重标准值；采纳竹笆片脚手板，标准值为0.3kN/m2 NG2= 0.3×2×1.5×(1.05+0.9)/2 = 0.878 kN；(3)栏杆与挡脚手板自重标准值；采纳无，标准值为0kN/m(4)吊挂的安全设施荷载，包括安全网:0.005 kN/m2 NG = NG1+NG2+NG3+NG4 = 3.758 kN；活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值 NQ = 2×1.05×1.5×1/2 = 1.575 kN；考虑风荷载时,立杆的轴向压力设计值为 N = 1.2 NG+0.85×1.4NQ = 1.2×3.758+ 0.85×1.4×1.575= 6.384 kN；不考虑风荷载时,立杆的轴向压力设计值为 N'=1.2NG+1.4NQ=1.2×3.758+1.4×1.575=6.715kN；六、立杆的稳定性计算: Wk = 0.7 ×0.45×0.74×0.214 = 0.05 kN/m2；风荷载设计值产生的立杆段弯矩 MW 为: Mw = 0.85 ×1.4WkLah2/10 = 0.85 ×1.4×0.05×1.5×1.82/10 = 0.029 kN·m；考虑风荷载时,立杆的稳定性计算公式第 1 页 共 11 页下载后可任意编辑σ = N/(φA) + MW/W ≤ [f]立杆的轴心压力设计值 ：N = 6.384 kN；不考虑风荷载时,立杆的稳定性计算公式σ = N/(φA)≤ [f]立杆的轴心压力设计值 ：N = N'= 6.715kN；计算立杆的截面回转半径 ：i = 1.59 cm；计算长度附加系数参照《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)表5.3.3得 ： k = 1.155 ；立杆稳定性计算 σ = 86.518 N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！不考虑风荷载时σ = 6715.08/(0.188?24)=84.242 N/mm2；立杆稳定性计算 σ = 84.242 N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！七、连墙件的计算: 每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 16.2 m2；按《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 5.000 kN；风荷载产生的连墙件轴向力设计值(kN)，根据下式计算：Nlw = 1.4×Wk×Aw = 1.407 kN；连墙件的轴向力设计值 Nl = Nlw + N0= 6.407 kN；连墙件承载力设计值...
