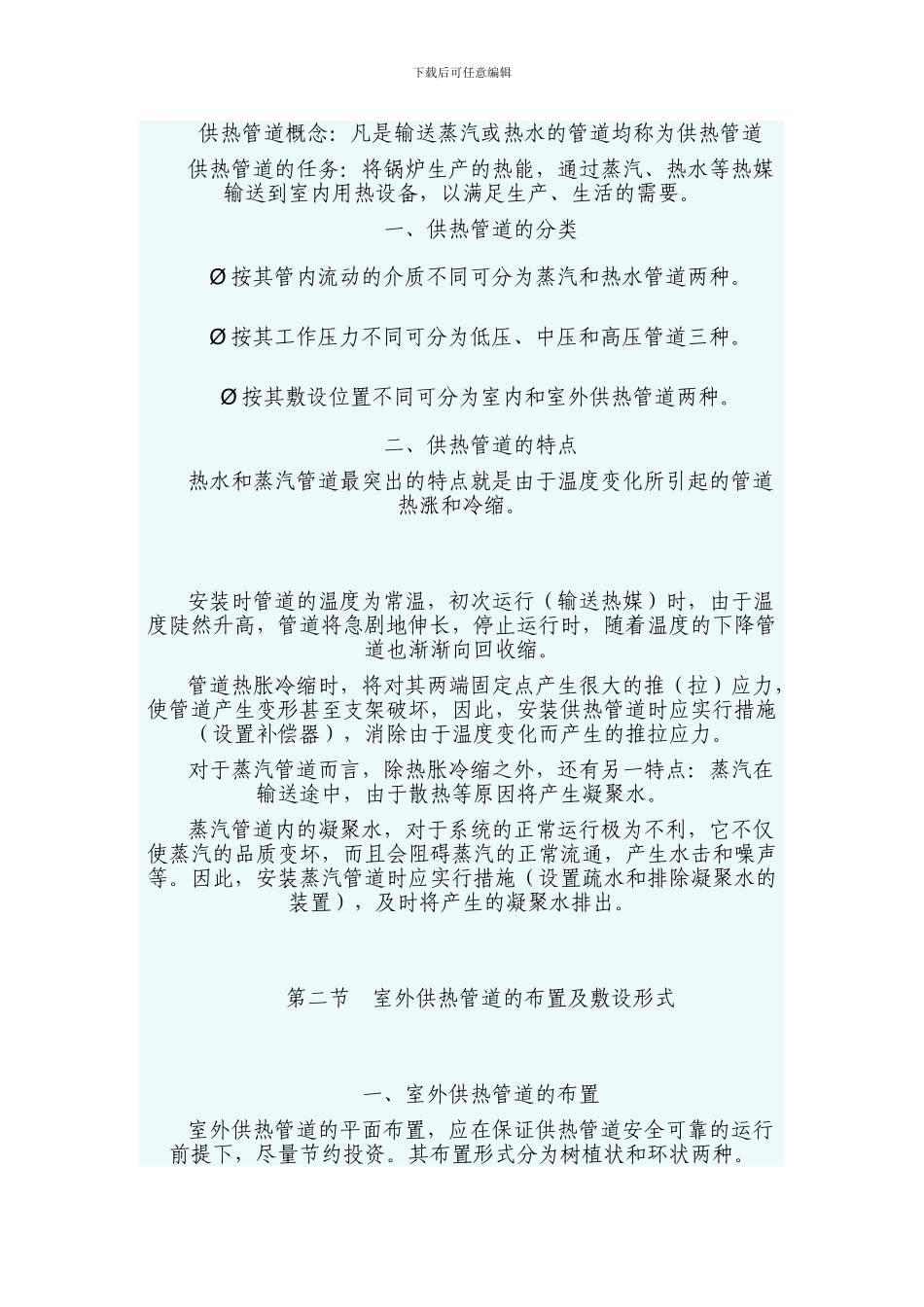

下载后可任意编辑供热管道概念：凡是输送蒸汽或热水的管道均称为供热管道 供热管道的任务：将锅炉生产的热能，通过蒸汽、热水等热媒输送到室内用热设备，以满足生产、生活的需要。 一、供热管道的分类 Ø 按其管内流动的介质不同可分为蒸汽和热水管道两种。 Ø 按其工作压力不同可分为低压、中压和高压管道三种。 Ø 按其敷设位置不同可分为室内和室外供热管道两种。 二、供热管道的特点 热水和蒸汽管道最突出的特点就是由于温度变化所引起的管道热涨和冷缩。 安装时管道的温度为常温，初次运行（输送热媒）时，由于温度陡然升高，管道将急剧地伸长，停止运行时，随着温度的下降管道也渐渐向回收缩。 管道热胀冷缩时，将对其两端固定点产生很大的推（拉）应力，使管道产生变形甚至支架破坏，因此，安装供热管道时应实行措施（设置补偿器），消除由于温度变化而产生的推拉应力。 对于蒸汽管道而言，除热胀冷缩之外，还有另一特点：蒸汽在输送途中，由于散热等原因将产生凝聚水。 蒸汽管道内的凝聚水，对于系统的正常运行极为不利，它不仅使蒸汽的品质变坏，而且会阻碍蒸汽的正常流通，产生水击和噪声等。因此，安装蒸汽管道时应实行措施（设置疏水和排除凝聚水的装置），及时将产生的凝聚水排出。 第二节 室外供热管道的布置及敷设形式 一、室外供热管道的布置 室外供热管道的平面布置，应在保证供热管道安全可靠的运行前提下，尽量节约投资。其布置形式分为树植状和环状两种。下载后可任意编辑 环状避开了树枝状的缺点，但是投资大，一般较少采纳。 树枝状的优点： 造价低、运行管理方便。 树枝状的缺点： 当局部出现故障时，其后的用户供热被停止。 适用：对供热供应要求不严的场合。 二、室外供热管道的敷设形式 分为地上（架空）和地下两种敷设形式。 （一）地上架空敷设 地上架空敷设是将管道安装在地上的独立支架或墙、柱的托架上。 优点：不受地下水位的影响，施工时土方最小，便于维修。 缺点：占地面积大，热损耗大，保温层易损坏，影响美观。 按支架的高度不同可分为低、中、高支架三种敷设形式。 （1）低支架敷设 下载后可任意编辑这种敷设形式是管底（保温层底皮）与地面保持 0.5~1m 的净距。如下图所示。 （2）中支架敷设 这种敷设形式适用于有行人和大车通过处，其管底与地面的净距为 2.5~4m。 （3）高支架敷设 这种敷设形式适用于交通要道或跨越公路、铁路，其净高跨越公路时为 4m，跨越铁...
