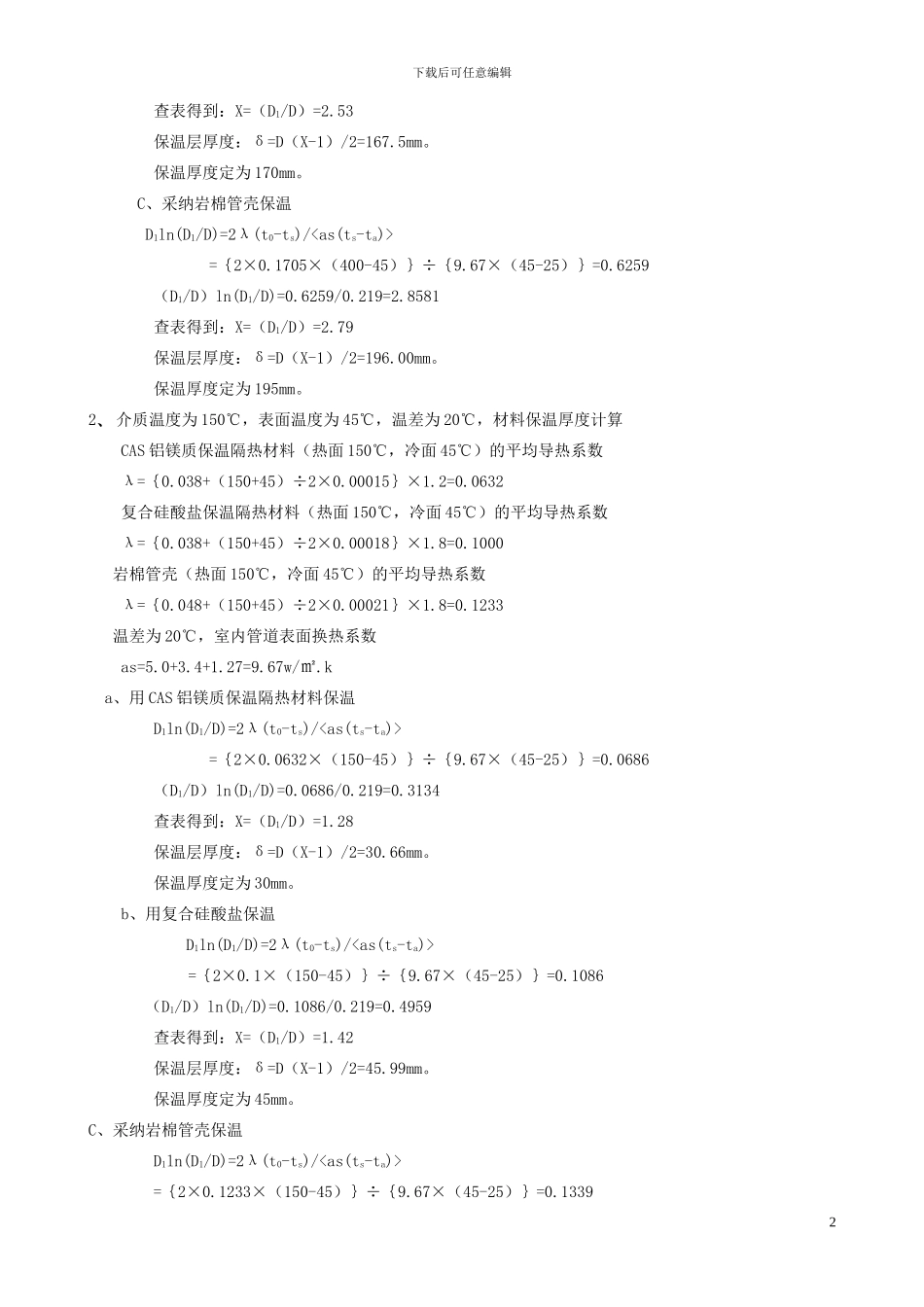

保温保冷厚度计算举例_第2页
2/10

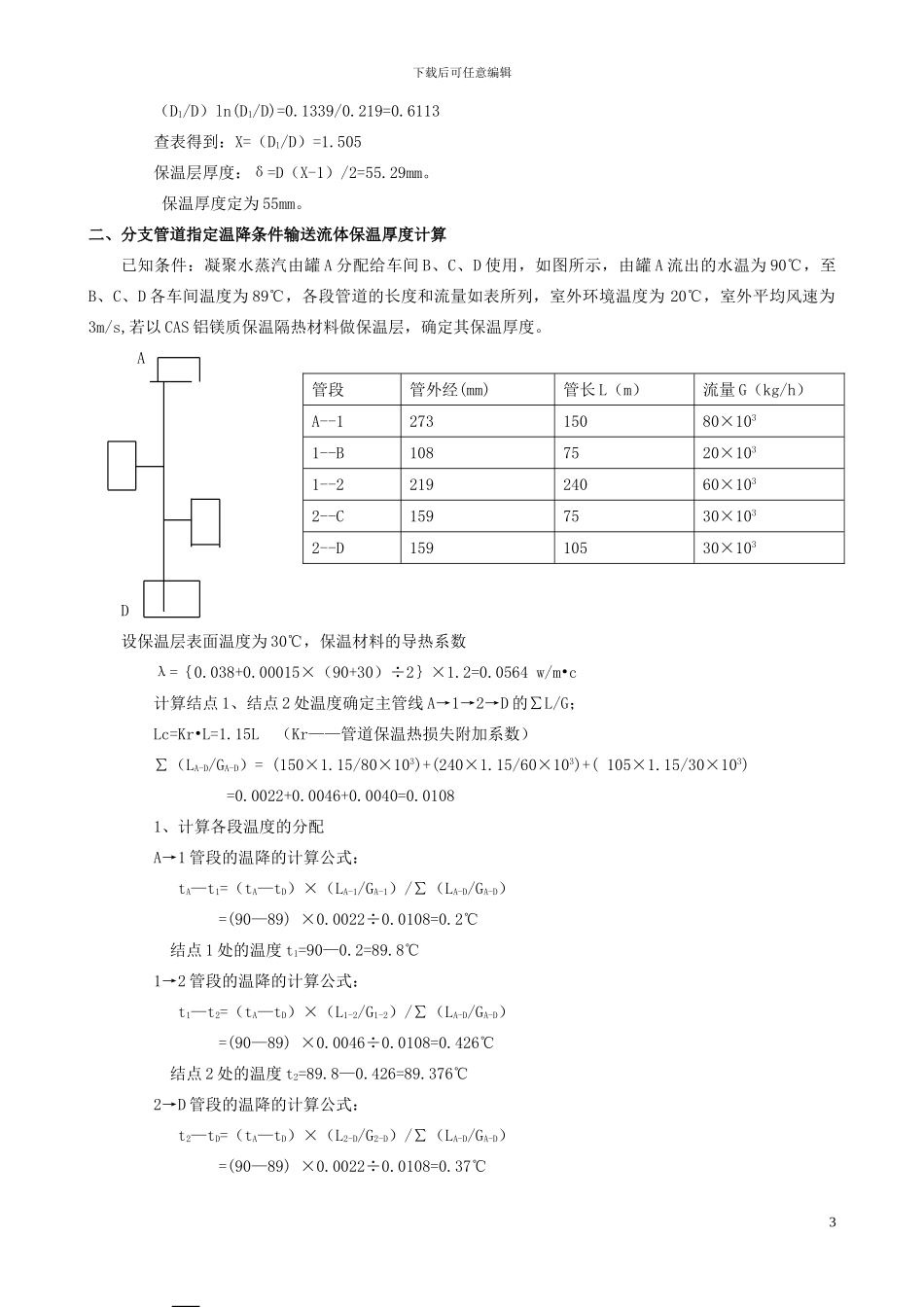

保温保冷厚度计算举例_第3页
3/10
下载后可任意编辑一、蒸汽管道保温厚度计算计算的已知条件管道直径:219mm, 管道长度:100m 管道内介质温度:t0=400℃和 150 ℃ 环境温度:平均温度 ta=25℃ 保温表面温度:ts=45℃(温差 20℃) CAS 铝镁质保温隔热材料的导热方程:0.038+0.00015tcp,导热系数修正系数 1.2 复合硅酸盐保温材料的导热方程:0.038+0.00018tcp,导热系数修正系数 1.8 120kg/m3管壳的导热方程:0.048+0.00021 tcp,导热系数修正系数 1.8 注:复合硅酸盐、岩棉管壳的导热方程摘自《保温绝热材料及其制品的生产工艺与质量检验标准法律规范有用手册》。1、 介质温度为 400℃,表面温度为 45℃,温差为 20℃,材料保温厚度计算CAS 铝镁质保温隔热材料(热面 400℃,冷面 45℃)的平均导热系数λ={0.038+0.00015×(400+45)÷2}×1.2=0.0857复合硅酸盐保温隔热材料(热面 400℃,冷面 45℃)的平均导热系数λ={0.038+0.00018×(400+45)÷2}×1.8=0.1405 岩棉管壳(热面 400℃,冷面 45℃)的平均导热系数λ={0.048+0.00021×(400+45)÷2}×1.8=0.1705 温差为 20℃,室内管道表面换热系数as=5.0+3.4+1.27=9.67w/㎡.ka、用 CAS 铝镁质保温隔热材料保温 D1ln(D1/D)=2λ(t0-ts)/={2×0.0852×(400-45)}÷{9.67×(45-25)}=0.3128(D1/D)ln(D1/D)=0.3128/0.219=1.4282查表 X-XlnX 函数得到:X=(D1/D)=2.02 (采纳内查法:XlnX X1.4192.021.4392.03 ①1.439—1.419=0.02 0.02÷10=0.002②1.4282—1.419=0.0092③0.0092÷0.002=4.6④1.4282 对应的 X 为:2.02+(2.03—2.02)×4.6=2.0246)保温层厚度:δ=D(X-1)/2=219(2.02—1)/2=111.7mm。 保温厚度定为 110mm。b、用复合硅酸盐保温 D1ln(D1/D)=2λ(t0-ts)/={2×0.1405×(400-45)}÷{9.67×(45-25)}=0.5158(D1/D)ln(D1/D)=0.5158/0.219=2.3552 1下载后可任意编辑查表得到:X=(D1/D)=2.53保温层厚度:δ=D(X-1)/2=167.5mm。保温厚度定为 170mm。C、采纳岩棉管壳保温 D1ln(D1/D)=2λ(t0-ts)/={2×0.1705×(400-45)}÷{9.67×(45-25)}=0.6259(D1/D)ln(D1/D)=0.6259/0.219=2.8581查表得到:X=(D1/D)=2.79保温层厚度:δ=D(X-1)/2=196.00mm。 保温厚度定为 195mm。2、 介质温度为 150℃,表面温度为 45℃,温差为 20℃,材料保温厚度计算CAS 铝镁质保温隔热材料(热面 150℃,冷...
