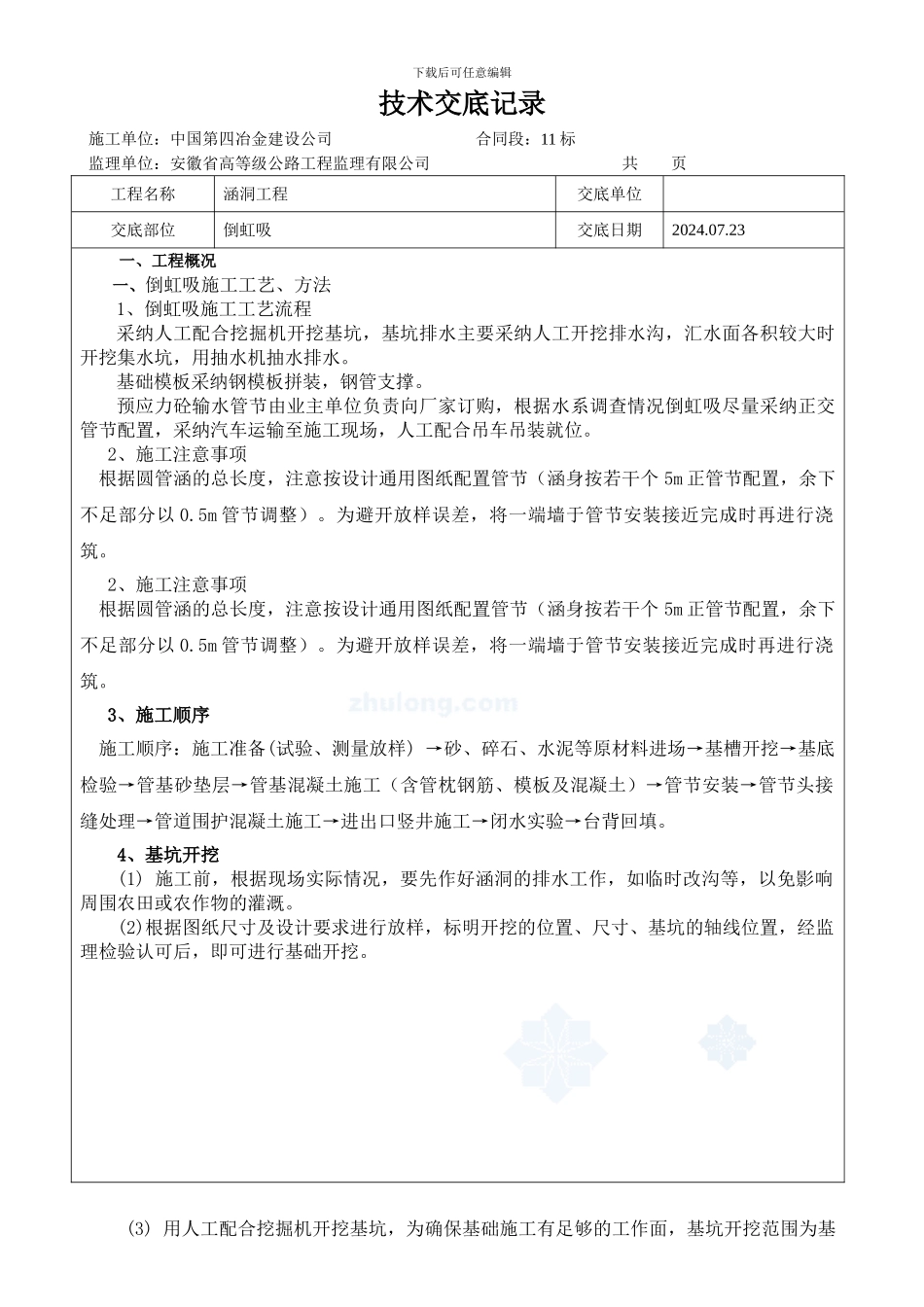

下载后可任意编辑技术交底记录施工单位：中国第四冶金建设公司 合同段：11 标监理单位：安徽省高等级公路工程监理有限公司 共 页工程名称涵洞工程交底单位交底部位倒虹吸交底日期2024.07.23一、工程概况一、倒虹吸施工工艺、方法1、倒虹吸施工工艺流程采纳人工配合挖掘机开挖基坑，基坑排水主要采纳人工开挖排水沟，汇水面各积较大时开挖集水坑，用抽水机抽水排水。基础模板采纳钢模板拼装，钢管支撑。预应力砼输水管节由业主单位负责向厂家订购，根据水系调查情况倒虹吸尽量采纳正交管节配置，采纳汽车运输至施工现场，人工配合吊车吊装就位。2、施工注意事项根据圆管涵的总长度，注意按设计通用图纸配置管节（涵身按若干个 5m 正管节配置，余下不足部分以 0.5m 管节调整）。为避开放样误差，将一端墙于管节安装接近完成时再进行浇筑。2、施工注意事项根据圆管涵的总长度，注意按设计通用图纸配置管节（涵身按若干个 5m 正管节配置，余下不足部分以 0.5m 管节调整）。为避开放样误差，将一端墙于管节安装接近完成时再进行浇筑。3、施工顺序施工顺序：施工准备(试验、测量放样) →砂、碎石、水泥等原材料进场→基槽开挖→基底检验→管基砂垫层→管基混凝土施工（含管枕钢筋、模板及混凝土）→管节安装→管节头接缝处理→管道围护混凝土施工→进出口竖井施工→闭水实验→台背回填。 4、基坑开挖(1) 施工前，根据现场实际情况，要先作好涵洞的排水工作，如临时改沟等，以免影响周围农田或农作物的灌溉。(2)根据图纸尺寸及设计要求进行放样，标明开挖的位置、尺寸、基坑的轴线位置，经监理检验认可后，即可进行基础开挖。(3) 用人工配合挖掘机开挖基坑，为确保基础施工有足够的工作面，基坑开挖范围为基下载后可任意编辑础周边以外 50~100cm，基坑两侧边坡按 1：0.5~1:1 进行放坡。基坑开挖过程中要始终保持基底有良好的排水状态，确保基坑干燥，不积水。为防止设计基底位置土层扰动，机械开挖接近设计标高时要预留 20cm 厚度，余下部分用人工进行开挖整平，防止超挖。基底超挖在法律规范允许范围内用砂砾层找平，严禁基坑超挖后用虚土回填。(4) 基坑开挖至设计标高后，必须进行承载力检测，要求地基承载力不小于设计规定要求，地基承载力自检合格并经监理工程师检验签认后，方可进行下道工序施工；若地基承载力达不到设计承载力要求，经监理工程师同意批准，可实行换填、改良或基他处理措施，以达到设计基底承载力要求。5、管...
