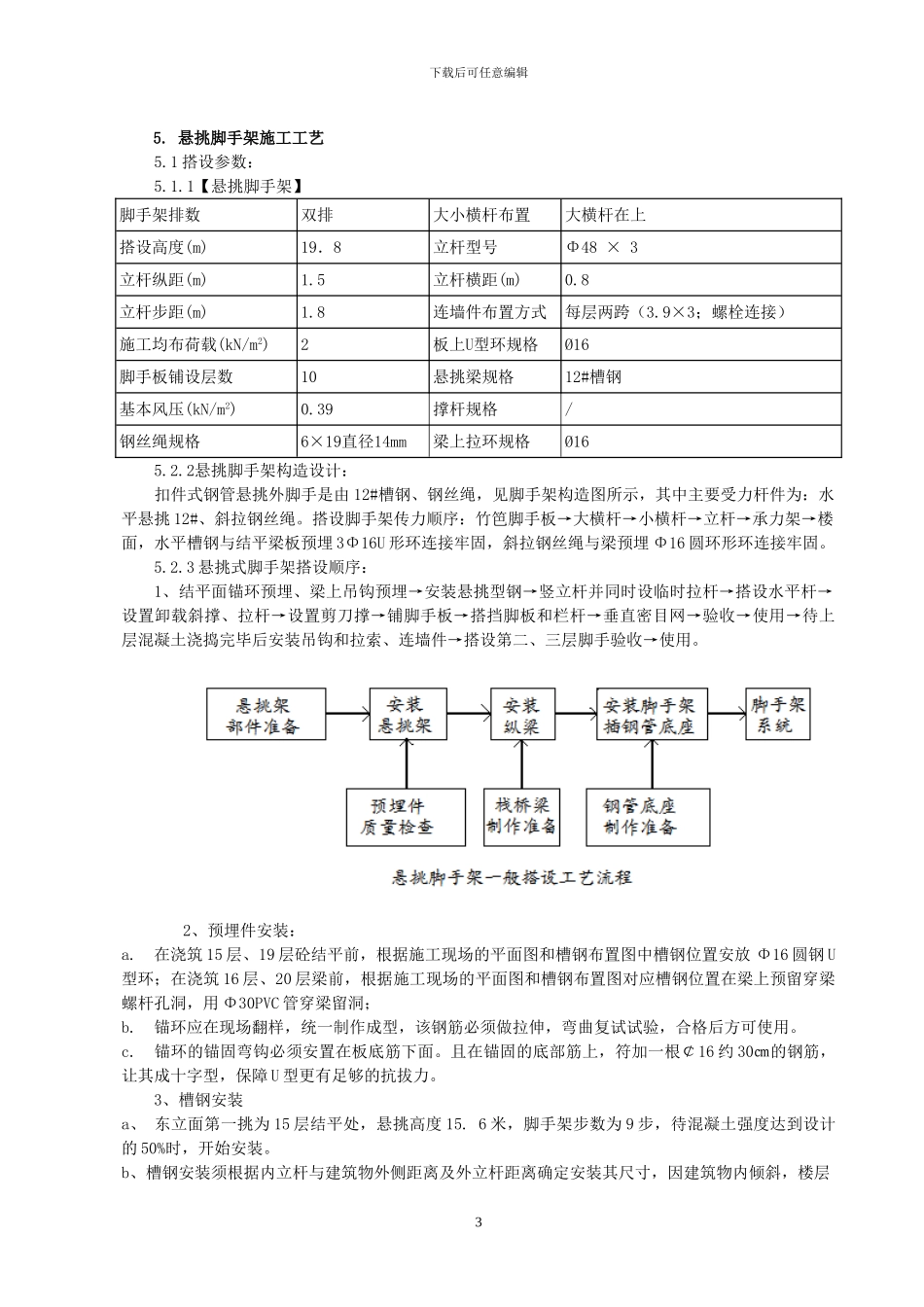

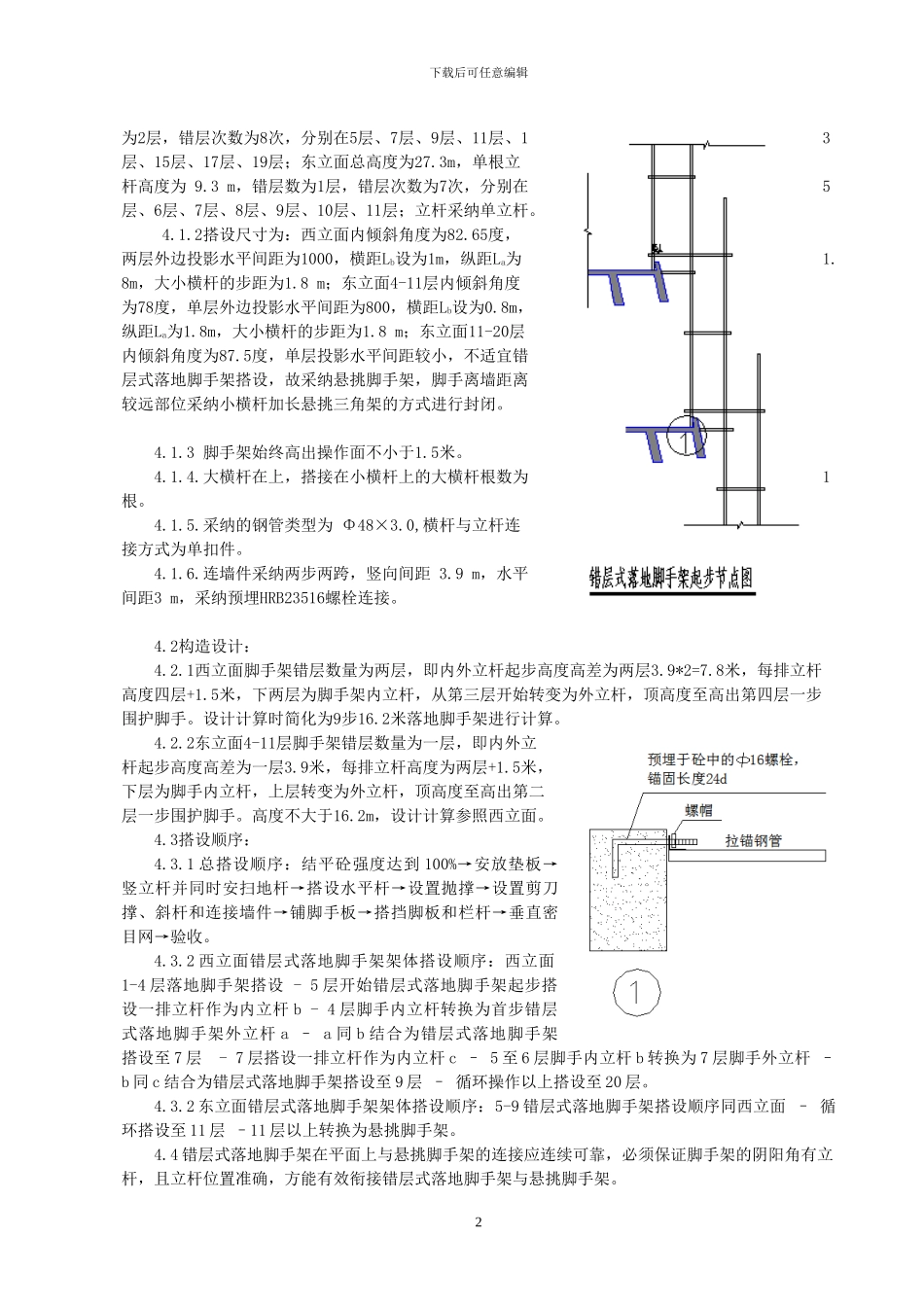

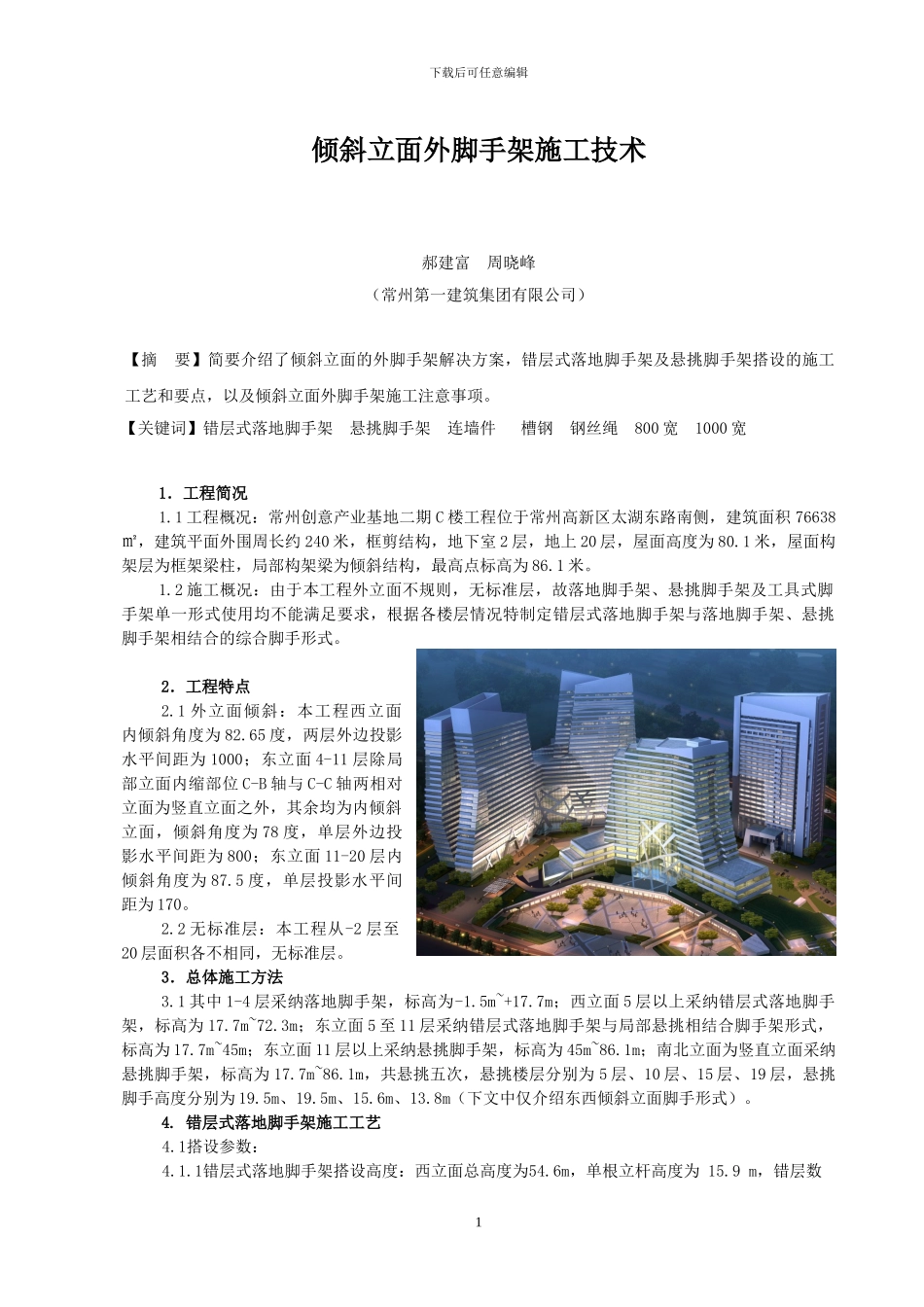

下载后可任意编辑倾斜立面外脚手架施工技术郝建富 周晓峰 （常州第一建筑集团有限公司）【摘 要】简要介绍了倾斜立面的外脚手架解决方案，错层式落地脚手架及悬挑脚手架搭设的施工工艺和要点，以及倾斜立面外脚手架施工注意事项。【关键词】错层式落地脚手架 悬挑脚手架 连墙件 槽钢 钢丝绳 800 宽 1000 宽1．工程简况1.1 工程概况：常州创意产业基地二期 C 楼工程位于常州高新区太湖东路南侧，建筑面积 76638㎡，建筑平面外围周长约 240 米，框剪结构，地下室 2 层，地上 20 层，屋面高度为 80.1 米，屋面构架层为框架梁柱，局部构架梁为倾斜结构，最高点标高为 86.1 米。1.2 施工概况：由于本工程外立面不规则，无标准层，故落地脚手架、悬挑脚手架及工具式脚手架单一形式使用均不能满足要求，根据各楼层情况特制定错层式落地脚手架与落地脚手架、悬挑脚手架相结合的综合脚手形式。2．工程特点2.1 外立面倾斜：本工程西立面内倾斜角度为 82.65 度，两层外边投影水平间距为 1000；东立面 4-11 层除局部立面内缩部位 C-B 轴与 C-C 轴两相对立面为竖直立面之外，其余均为内倾斜立面，倾斜角度为 78 度，单层外边投影水平间距为 800；东立面 11-20 层内倾斜角度为 87.5 度，单层投影水平间距为 170。2.2 无标准层：本工程从-2 层至20 层面积各不相同，无标准层。3．总体施工方法3.1 其中 1-4 层采纳落地脚手架，标高为-1.5m~+17.7m；西立面 5 层以上采纳错层式落地脚手架，标高为 17.7m~72.3m；东立面 5 至 11 层采纳错层式落地脚手架与局部悬挑相结合脚手架形式，标高为 17.7m~45m；东立面 11 层以上采纳悬挑脚手架，标高为 45m~86.1m；南北立面为竖直立面采纳悬挑脚手架，标高为 17.7m~86.1m，共悬挑五次，悬挑楼层分别为 5 层、10 层、15 层、19 层，悬挑脚手高度分别为 19.5m、19.5m、15.6m、13.8m（下文中仅介绍东西倾斜立面脚手形式）。4. 错层式落地脚手架施工工艺4.1搭设参数：4.1.1错层式落地脚手架搭设高度：西立面总高度为54.6m，单根立杆高度为 15.9 m，错层数1下载后可任意编辑为2层，错层次数为8次，分别在5层、7层、9层、11层、13层、15层、17层、19层；东立面总高度为27.3m，单根立杆高度为 9.3 m，错层数为1层，错层次数为7次，分别在5层、6层、7层、8层、9层、10层、11层；立杆采纳单立杆。4.1.2搭设尺寸为：西立面内倾斜角度为82.65度，两层外边投影水...
