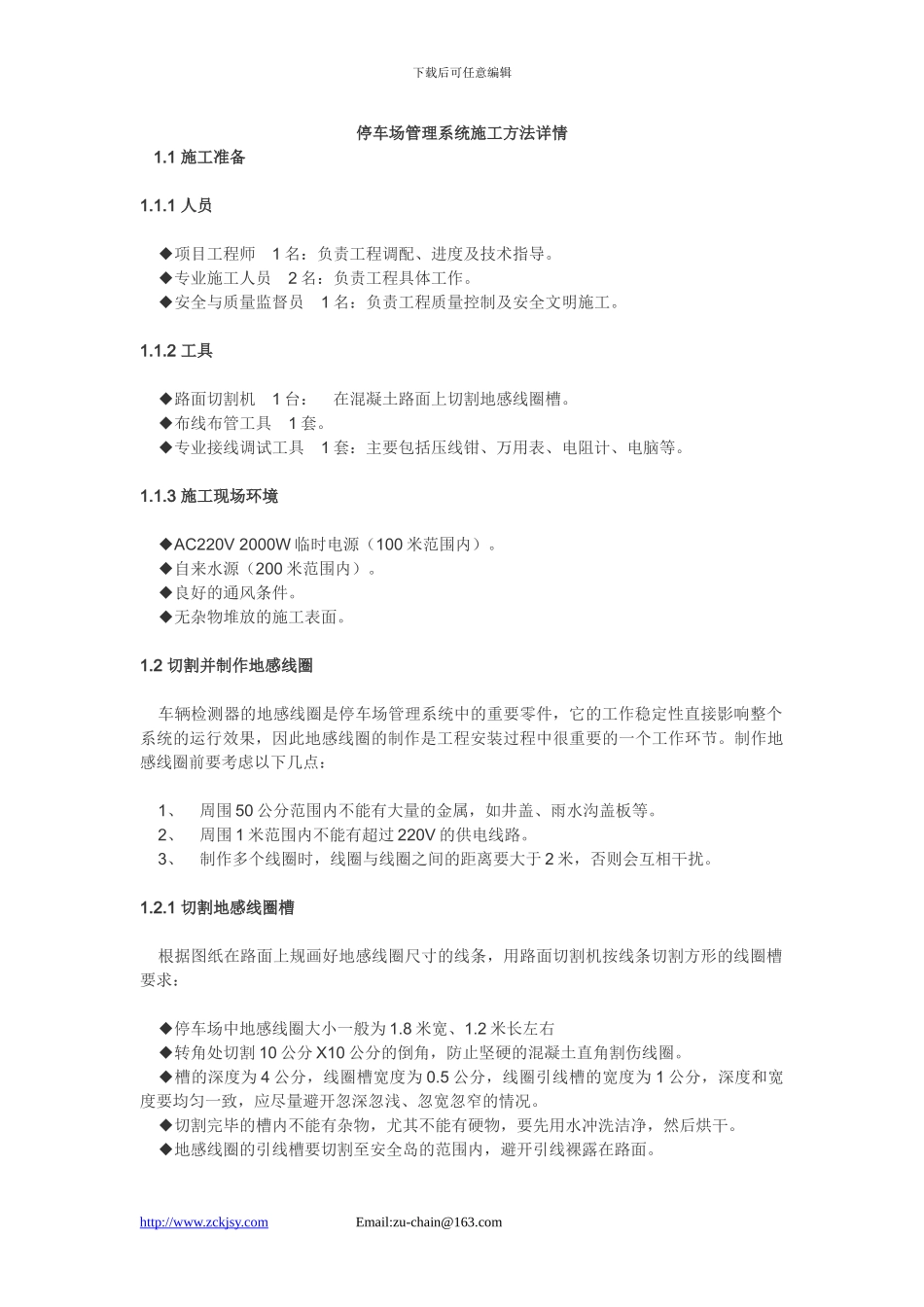

下载后可任意编辑停车场管理系统施工方法详情 1.1 施工准备 1.1.1 人员 ◆项目工程师 1 名：负责工程调配、进度及技术指导。 ◆专业施工人员 2 名：负责工程具体工作。 ◆安全与质量监督员 1 名：负责工程质量控制及安全文明施工。 1.1.2 工具 ◆路面切割机 1 台： 在混凝土路面上切割地感线圈槽。 ◆布线布管工具 1 套。 ◆专业接线调试工具 1 套：主要包括压线钳、万用表、电阻计、电脑等。 1.1.3 施工现场环境 ◆AC220V 2000W 临时电源（100 米范围内）。 ◆自来水源（200 米范围内）。 ◆良好的通风条件。 ◆无杂物堆放的施工表面。 1.2 切割并制作地感线圈 车辆检测器的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，因此地感线圈的制作是工程安装过程中很重要的一个工作环节。制作地感线圈前要考虑以下几点： 1、 周围 50 公分范围内不能有大量的金属，如井盖、雨水沟盖板等。 2、 周围 1 米范围内不能有超过 220V 的供电线路。 3、 制作多个线圈时，线圈与线圈之间的距离要大于 2 米，否则会互相干扰。 1.2.1 切割地感线圈槽 根据图纸在路面上规画好地感线圈尺寸的线条，用路面切割机按线条切割方形的线圈槽要求： ◆停车场中地感线圈大小一般为 1.8 米宽、1.2 米长左右 ◆转角处切割 10 公分 X10 公分的倒角，防止坚硬的混凝土直角割伤线圈。 ◆槽的深度为 4 公分，线圈槽宽度为 0.5 公分，线圈引线槽的宽度为 1 公分，深度和宽度要均匀一致，应尽量避开忽深忽浅、忽宽忽窄的情况。 ◆切割完毕的槽内不能有杂物，尤其不能有硬物，要先用水冲洗洁净，然后烘干。 ◆地感线圈的引线槽要切割至安全岛的范围内，避开引线裸露在路面。 http://www.zckjsy.com Email:zu-chain@163.com下载后可任意编辑1.2.2 埋设地感线圈 线圈槽切割好并清洗干燥后，要及时埋设线圈，防止杂物掉入槽内。按如下步骤制作地感线圈： 1. 最好在清洁的线圈及引线槽底部铺一层 0.5 公分厚的细沙，防止天长日久槽底坚硬的棱角割伤电线。 2. 选择合适的线圈线，要求：线径大于 0.5mm2 的单根软铜线，外皮耐磨、耐高温，防水，如选择消防电线。 3. 在线圈槽中按顺时针方向放入 4~6 匝（圈）电线，线圈面积越大，匝（圈）数越少。放入槽中的电线应松弛，不能有应力，而且要一匝一匝地压紧至槽底。 4. 线圈的引出线按顺时针方向双绞放入引...
