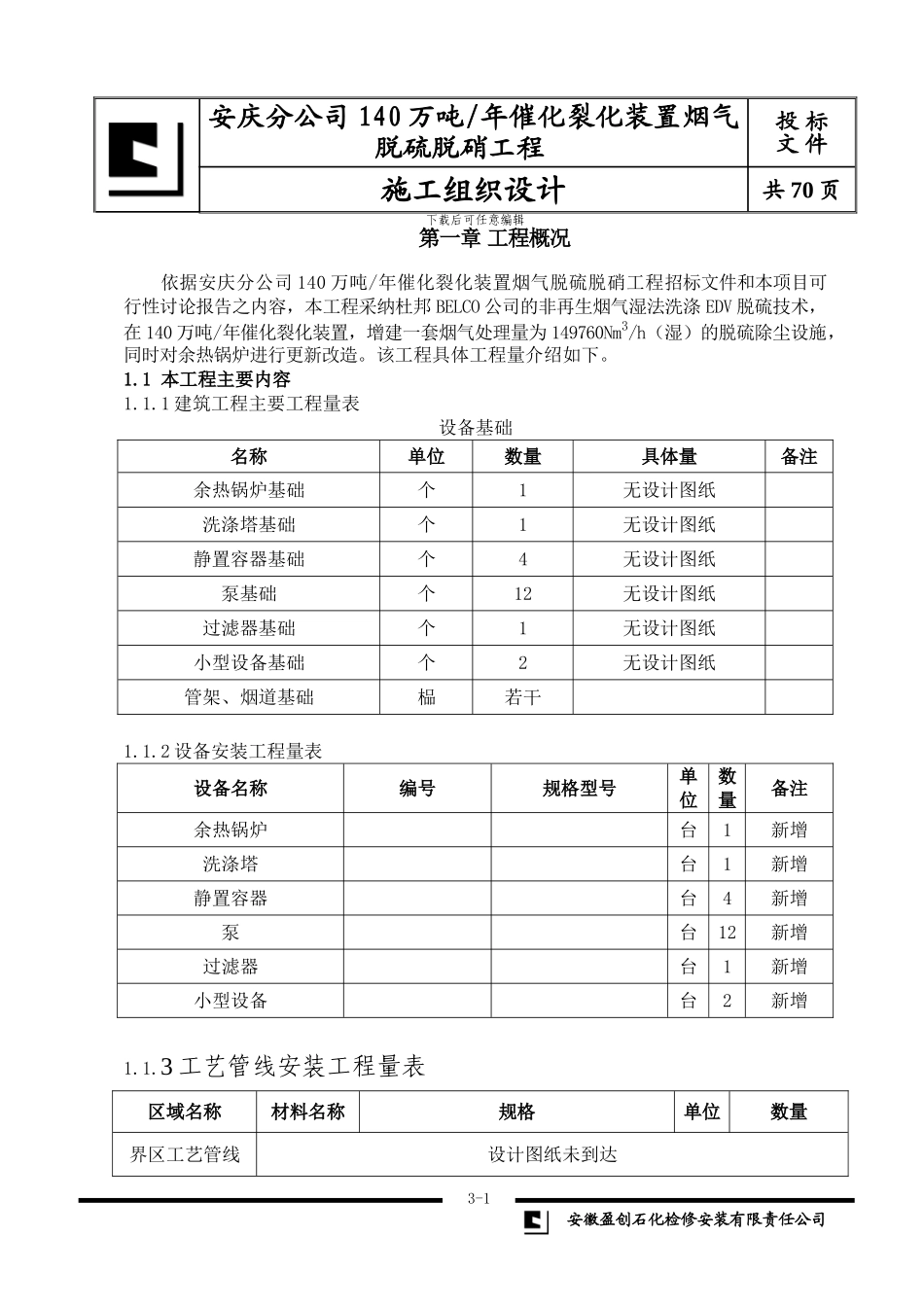

3-1安庆分公司 140 万吨/年催化裂化装置烟气脱硫脱硝工程投 标文 件施工组织设计共 70 页下载后可任意编辑第一章 工程概况依据安庆分公司 140 万吨/年催化裂化装置烟气脱硫脱硝工程招标文件和本项目可行性讨论报告之内容，本工程采纳杜邦 BELCO 公司的非再生烟气湿法洗涤 EDV 脱硫技术，在 140 万吨/年催化裂化装置，增建一套烟气处理量为 149760Nm3/h（湿）的脱硫除尘设施，同时对余热锅炉进行更新改造。该工程具体工程量介绍如下。1.1 本工程主要内容1.1.1 建筑工程主要工程量表设备基础名称单位数量具体量备注余热锅炉基础个1无设计图纸洗涤塔基础个1无设计图纸静置容器基础个4无设计图纸泵基础个12无设计图纸过滤器基础个1无设计图纸小型设备基础个2无设计图纸管架、烟道基础榀若干1.1.2 设备安装工程量表设备名称编号规格型号单位数量备注余热锅炉台1新增洗涤塔台1新增静置容器台4新增泵台12新增过滤器台1新增小型设备台2新增1.1.3 工艺管线安装工程量表区域名称材料名称规格单位数量界区工艺管线设计图纸未到达安徽盈创石化检修安装有限责任公司3-2安庆分公司 140 万吨/年催化裂化装置烟气脱硫脱硝工程投 标文 件施工组织设计共 70 页下载后可任意编辑储运系统界外配套设计图纸未到达1.1.4 给排水和消防施工工程量表管道名称管道名称规格单位数量给排水管道移位及界区内给排水管道SW 生活给水管道设计图纸未到达PW 生产给水管道设计图纸未到达CWS 循环冷却给水管道设计图纸未到达CWR 循环冷却回水管道设计图纸未到达XY 清洁雨水管设计图纸未到达初期雨水管设计图纸未到达FW 稳高压消防水管设计图纸未到达1.1.5 电气安装施工工程量表序号设备名称型号及规格数量/单位备注1低压开关柜抽出式7 台2端子柜1 台3智能照明调控柜20kVA1 套4阻燃电力电缆ZRA22-YJV-0.6/1kV 3×4~3×95mm26 km5阻燃控制电缆ZRA22-KYJV-0.45/0.75kV6km6阻燃计算机电缆1km7电缆桥架铝合金型5 吨8钢材6 吨9防爆照明箱1 台10带电流表防爆操作柱ExdIIBT3，IP54，7 套11不带电流表防爆操作柱ExdIIBT3，IP54，7 套12隔爆型防爆节能灯30~50W50 套13绝缘导线BV-0.45/0.75kV4 km14低压流体输送用镀锌焊接钢管0.8 km15复合防腐型镀锌钢材接地线-25×4~-40×41km16复合防腐型镀锌钢材接地∠50×50×5 L=2.5 米6 根安徽盈创石化检修安装有限责任公司3-3安庆分公司 140 万吨/年催化裂化装置烟气脱硫脱硝工程投 标文 件施工组织...
