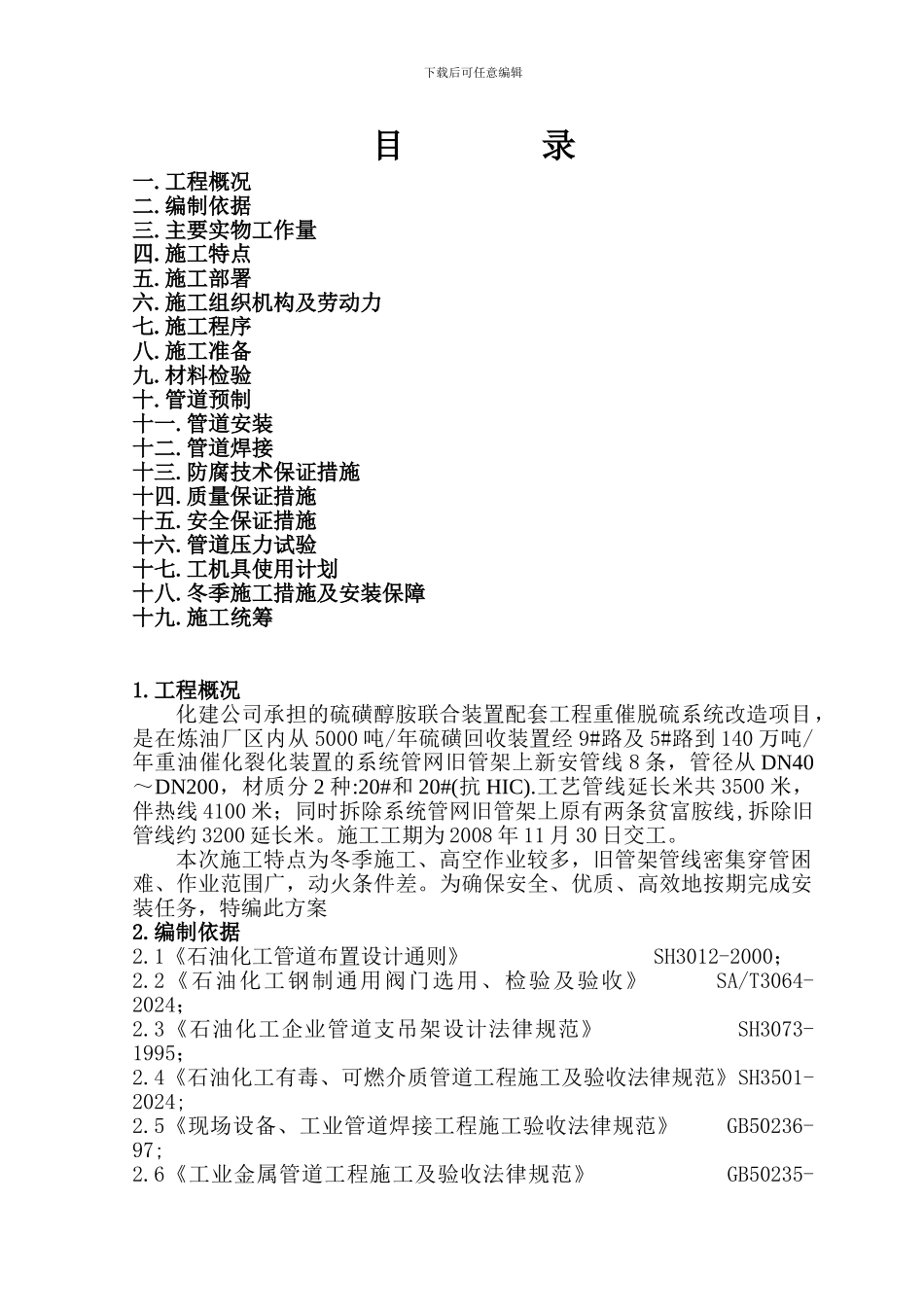

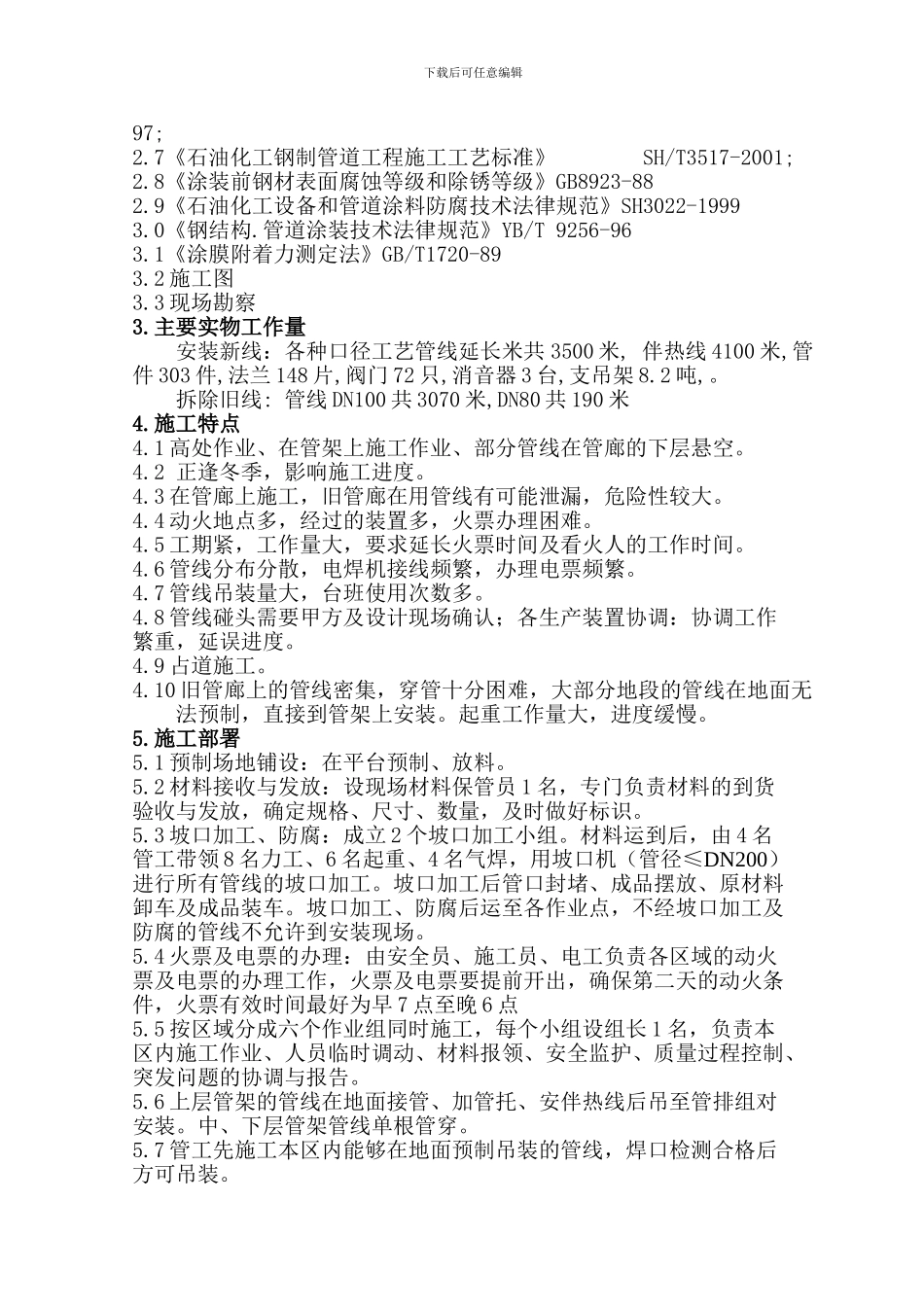

下载后可任意编辑 目 录一.工程概况二.编制依据三.主要实物工作量四. 施工特点五.施工部署六.施工组织机构及劳动力七. 施工程序八.施工准备九.材料检验十.管道预制十一.管道安装十二.管道焊接十三.防腐技术保证措施十四.质量保证措施十五.安全保证措施十六.管道压力试验十七.工机具使用计划十八.冬季施工措施及安装保障十九.施工统筹1.工程概况化建公司承担的硫磺醇胺联合装置配套工程重催脱硫系统改造项目，是在炼油厂区内从 5000 吨/年硫磺回收装置经 9#路及 5#路到 140 万吨/年重油催化裂化装置的系统管网旧管架上新安管线 8 条，管径从 DN40～DN200，材质分 2 种:20#和 20#(抗 HIC).工艺管线延长米共 3500 米，伴热线 4100 米；同时拆除系统管网旧管架上原有两条贫富胺线,拆除旧管线约 3200 延长米。施工工期为 2008 年 11 月 30 日交工。本次施工特点为冬季施工、高空作业较多，旧管架管线密集穿管困难、作业范围广，动火条件差。为确保安全、优质、高效地按期完成安装任务，特编此方案2.编制依据2.1《石油化工管道布置设计通则》 SH3012-2000；2.2《石油化工钢制通用阀门选用、检验及验收》 SA/T3064-2024；2.3《石油化工企业管道支吊架设计法律规范》 SH3073-1995；2.4《石油化工有毒、可燃介质管道工程施工及验收法律规范》SH3501-2024;2.5《现场设备、工业管道焊接工程施工验收法律规范》 GB50236-97;2.6《工业金属管道工程施工及验收法律规范》 GB50235-下载后可任意编辑97;2.7《石油化工钢制管道工程施工工艺标准》 SH/T3517-2001;2.8《涂装前钢材表面腐蚀等级和除锈等级》GB8923-882.9《石油化工设备和管道涂料防腐技术法律规范》SH3022-19993.0《钢结构.管道涂装技术法律规范》YB/T 9256-963.1《涂膜附着力测定法》GB/T1720-893.2 施工图3.3 现场勘察3.主要实物工作量安装新线：各种口径工艺管线延长米共 3500 米, 伴热线 4100 米,管件 303 件,法兰 148 片,阀门 72 只,消音器 3 台,支吊架 8.2 吨,。拆除旧线: 管线 DN100 共 3070 米,DN80 共 190 米4.施工特点4.1 高处作业、在管架上施工作业、部分管线在管廊的下层悬空。4.2 正逢冬季，影响施工进度。4.3 在管廊上施工，旧管廊在用管线有可能泄漏，危险性较大。4.4 动火地点多，经过的装置多，火票办理困难。4.5 工期紧，工作量大，要求延长火票时间及看火人的工作时间。4.6 管线分布分散，电焊机接线频繁，办理...
