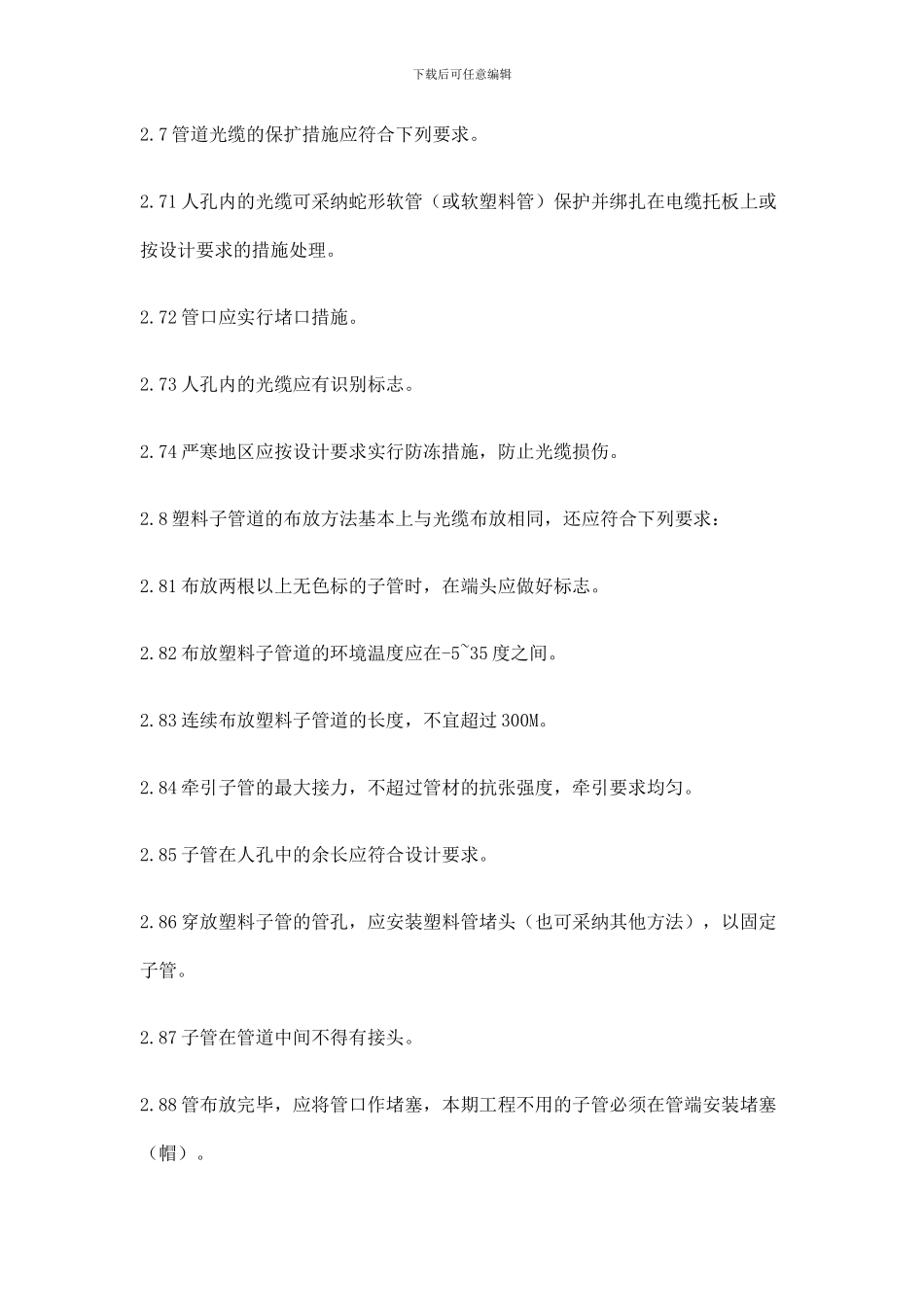

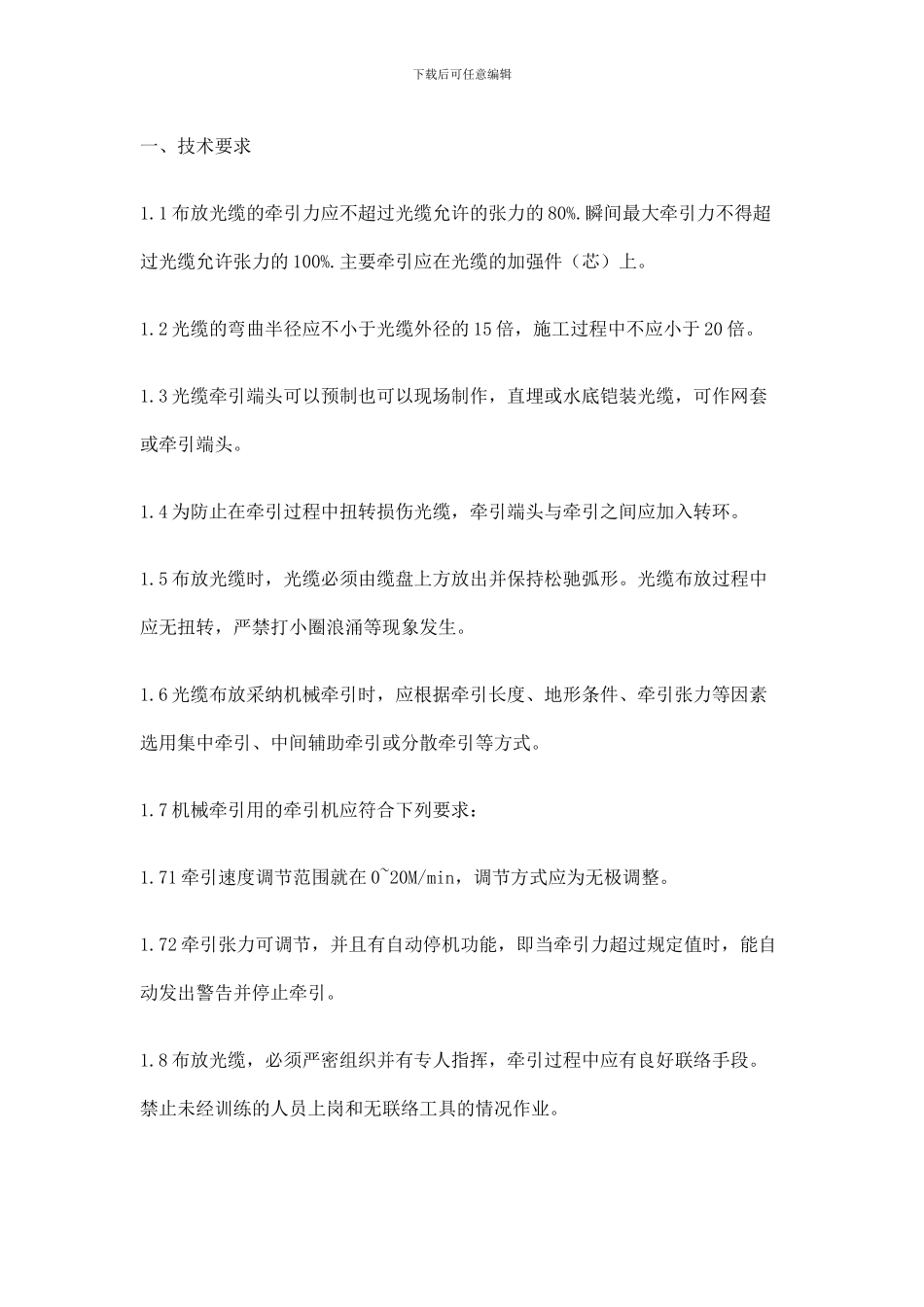

下载后可任意编辑一、技术要求1.1 布放光缆的牵引力应不超过光缆允许的张力的 80%.瞬间最大牵引力不得超过光缆允许张力的 100%.主要牵引应在光缆的加强件（芯）上。1.2 光缆的弯曲半径应不小于光缆外径的 15 倍，施工过程中不应小于 20 倍。1.3 光缆牵引端头可以预制也可以现场制作，直埋或水底铠装光缆，可作网套或牵引端头。1.4 为防止在牵引过程中扭转损伤光缆，牵引端头与牵引之间应加入转环。1.5 布放光缆时，光缆必须由缆盘上方放出并保持松驰弧形。光缆布放过程中应无扭转，严禁打小圈浪涌等现象发生。1.6 光缆布放采纳机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。1.7 机械牵引用的牵引机应符合下列要求：1.71 牵引速度调节范围就在 0~20M/min，调节方式应为无极调整。1.72 牵引张力可调节，并且有自动停机功能，即当牵引力超过规定值时，能自动发出警告并停止牵引。1.8 布放光缆，必须严密组织并有专人指挥，牵引过程中应有良好联络手段。禁止未经训练的人员上岗和无联络工具的情况作业。下载后可任意编辑1.9 光缆布放完毕，应检查光纤是否良好。光缆端头应密封防潮处理，不得浸水。二、管道光缆2.1 管道光缆敷设前应做好下列准备:2.11 按设计核对光缆占用的管孔位置。2.12 在同路由上选用的孔位不宜改变，如变动或拐弯时，应满足光缆弯曲半径的要求。2.13 所用管孔必须清刷洁净。2.2 人工布放光缆时每个人孔应有人值守，机械布放光缆时拐弯人孔应有人值守2.3 光缆穿入管孔或管道拐弯或有交叉时，应采纳导引装置或喇叭品保护管，不得损伤光缆外护层。根据需要可在光缆周围涂中性润滑剂。2.4 光缆一次牵引长度一般不大于 1000M 超长时应实行 8 字分段牵引或中间加辅助牵引。2.5 光缆布放后，应由专人统一指挥，逐个人孔地将光缆放置在规定的托板上，并应留适当余量避开光缆绷得太紧。2.6 接头所在人孔的光缆预留长度应符合表中的规定，设计要求作特别预留的光缆绷得太紧。下载后可任意编辑2.7 管道光缆的保扩措施应符合下列要求。2.71 人孔内的光缆可采纳蛇形软管（或软塑料管）保护并绑扎在电缆托板上或按设计要求的措施处理。2.72 管口应实行堵口措施。2.73 人孔内的光缆应有识别标志。2.74 严寒地区应按设计要求实行防冻措施，防止光缆损伤。2.8 塑料子管道的布放方法基本上与光缆布放相同，还应符合下列要求：2.81 布放两根以上无色标的...
