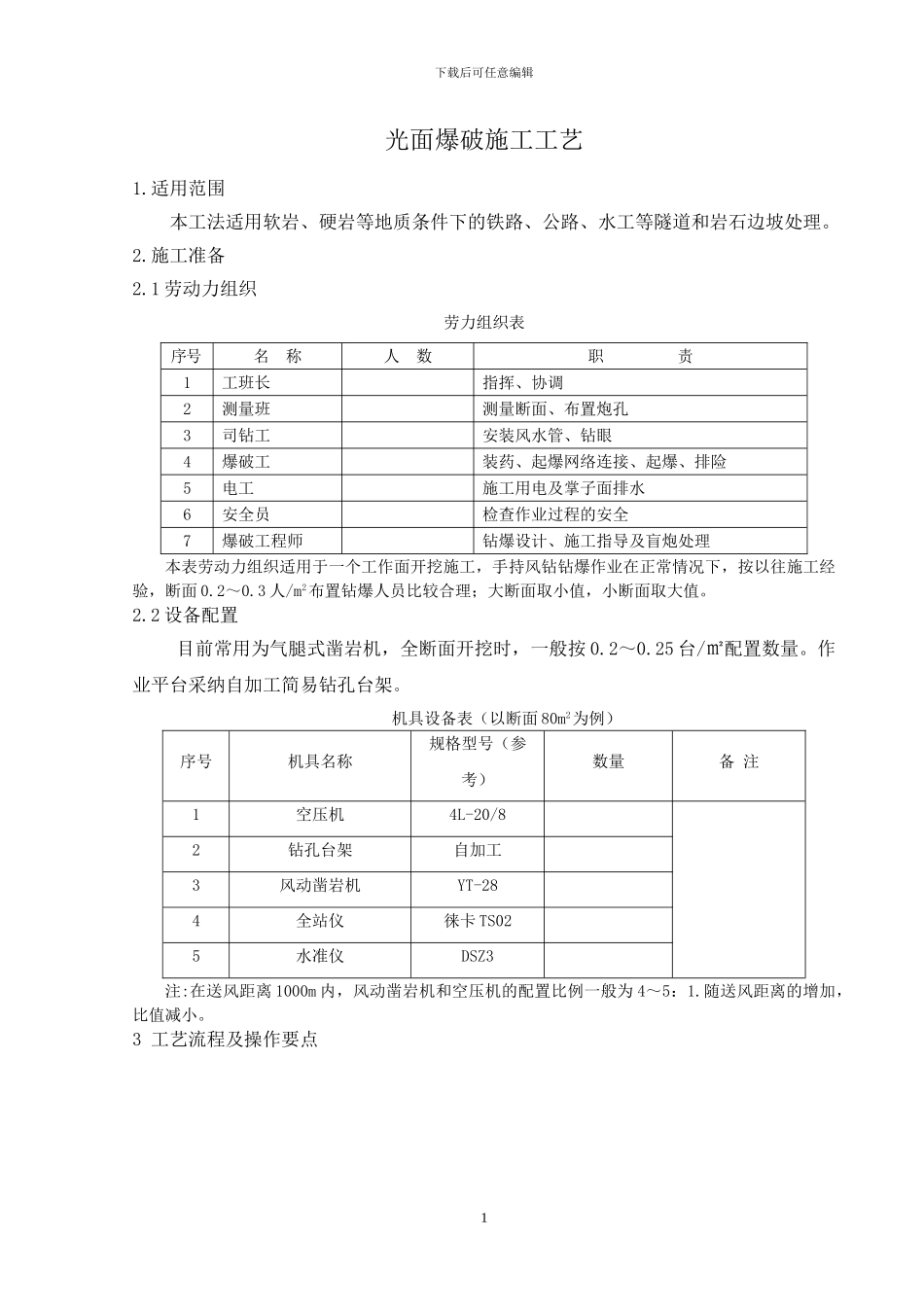

下载后可任意编辑光面爆破施工工艺1.适用范围本工法适用软岩、硬岩等地质条件下的铁路、公路、水工等隧道和岩石边坡处理。2.施工准备2.1 劳动力组织劳力组织表序号名 称人 数职 责1工班长指挥、协调2测量班测量断面、布置炮孔3司钻工安装风水管、钻眼4爆破工装药、起爆网络连接、起爆、排险5电工施工用电及掌子面排水6安全员检查作业过程的安全7爆破工程师钻爆设计、施工指导及盲炮处理本表劳动力组织适用于一个工作面开挖施工，手持风钻钻爆作业在正常情况下，按以往施工经验，断面 0.2～0.3 人/m2布置钻爆人员比较合理；大断面取小值，小断面取大值。 2.2 设备配置目前常用为气腿式凿岩机，全断面开挖时，一般按 0.2～0.25 台/㎡配置数量。作业平台采纳自加工简易钻孔台架。机具设备表（以断面 80m2为例）序号机具名称规格型号（参考）数量备 注1空压机4L-20/82钻孔台架自加工3风动凿岩机YT-284全站仪徕卡 TS025水准仪DSZ3注:在送风距离 1000m 内，风动凿岩机和空压机的配置比例一般为 4～5：1.随送风距离的增加，比值减小。3 工艺流程及操作要点1下载后可任意编辑3.1 施工工艺流程图 1 光面爆破施工工艺流程图3.2 操作要点3.2.1 作业器具就位和测量放线1 作业器具就位出渣结束后，将作业平台推往掌子面，将 36V 照明线路引至掌子面，检查水压、风压线路是否完好，风压力、水压力和蓄水池水量是否足够，送风设施是否完好。2 测量测量人员用全站仪和水准仪，确定出隧道中心线、拱顶面高程和拱脚高程；并在开挖轮廓线上每间隔 1～2m 测设出开挖轮廓控制点，利用开挖轮廓控制点用红油漆画2调整爆破参数测量放线与作业器材就位布设孔位钻孔爆破参数设计钻孔质量验收连接起爆主网络与起爆器连接起爆装药与堵塞炮口爆破材料现场就位网络检查设置警戒排险光爆效果与质量检查支网络联线通风清孔效果不理想下载后可任意编辑出开挖轮廓线。3.2.3 布设孔位根据爆破设计的要求，根据已绘制的开挖轮廓线标出周边眼炮眼位置，并利用中线和拱顶高程，用支距法画出掏槽眼和底板眼的位置。其余眼由外向内根据爆破设计布置，布孔要求如下：1 掏槽眼布孔误差不大于±3cm。2 周边孔严格按设计开挖轮廓线布置，在硬岩层中，周边眼的眼口在断面设计轮廓线上；在软岩中，周边眼的眼口在断面设计轮廓线内小于 8cm。3 其余各孔不大于±5cm。若遇挂眼困难，炮孔位置可适当调整，但必须保证调整后，相邻各孔间距均匀布置，注意掏槽眼需整体...
